Инструкция по эксплуатации Samson 41 – 73 Перепускной клапан
Страница 7
Монтаж
2.3
Импульсная
трубка,
конденсационный
сосуд
и
игольчатый дроссельный вентиль
Импульсная трубка · Импульсная
трубка
подсоединятся
к
технологическому
трубопроводу,
например, трубка для пара диаметром
3/8”, для воздуха / воды 8 х 1 мм или
6 х 1 мм.
Импульсную трубку следует подключать
со
стороны
входного
давления
трубопровода Р1 на удалении минимум
1 м от входа регулятора.
Импульсная трубка приваривается сбоку
в середине трубы и прокладывается с
подъемом ≈ 1:10 к конденсационному
сосуду.
Комплект импульсной трубки
Комплект для прямого отбора давления
с корпуса регулятора поставляется
SAMSON в качестве дополнительной
оснастки.
Конденсационный сосуд
См.Табл. 1. Конденсационный сосуд
требуется
для
жидкостей
с
температурами выше 150 ºC, а также
для пара.
Монтажное положение сосуда указано на
прикрепленном шильдике, а также
отдельной стрелкой и надписью «верх»
на верхней части сосуда.
Это положение следует обязательно
соблюдать, т.к. в противном случае не
удастся обеспечить надежную работу
перепускного клапана.
Импульсная трубка приваривается к
штуцеру 3/8” конденсационного сосуда.
Конденсационный сосуд всегда следует
располагать
в
наивысшей
точке
трубопровода, т.к. импульсная трубка
между
сосудом
и
регулирующим
приводом должна располагаться с
уклоном в сторону привода. Здесь
предусмотрена труба 3/8” с резьбовыми
соединениями.
Если подключение импульсной трубки
расположено ниже середины входного
фланца регулятора, то конденсационный
сосуд следует установить на высоте

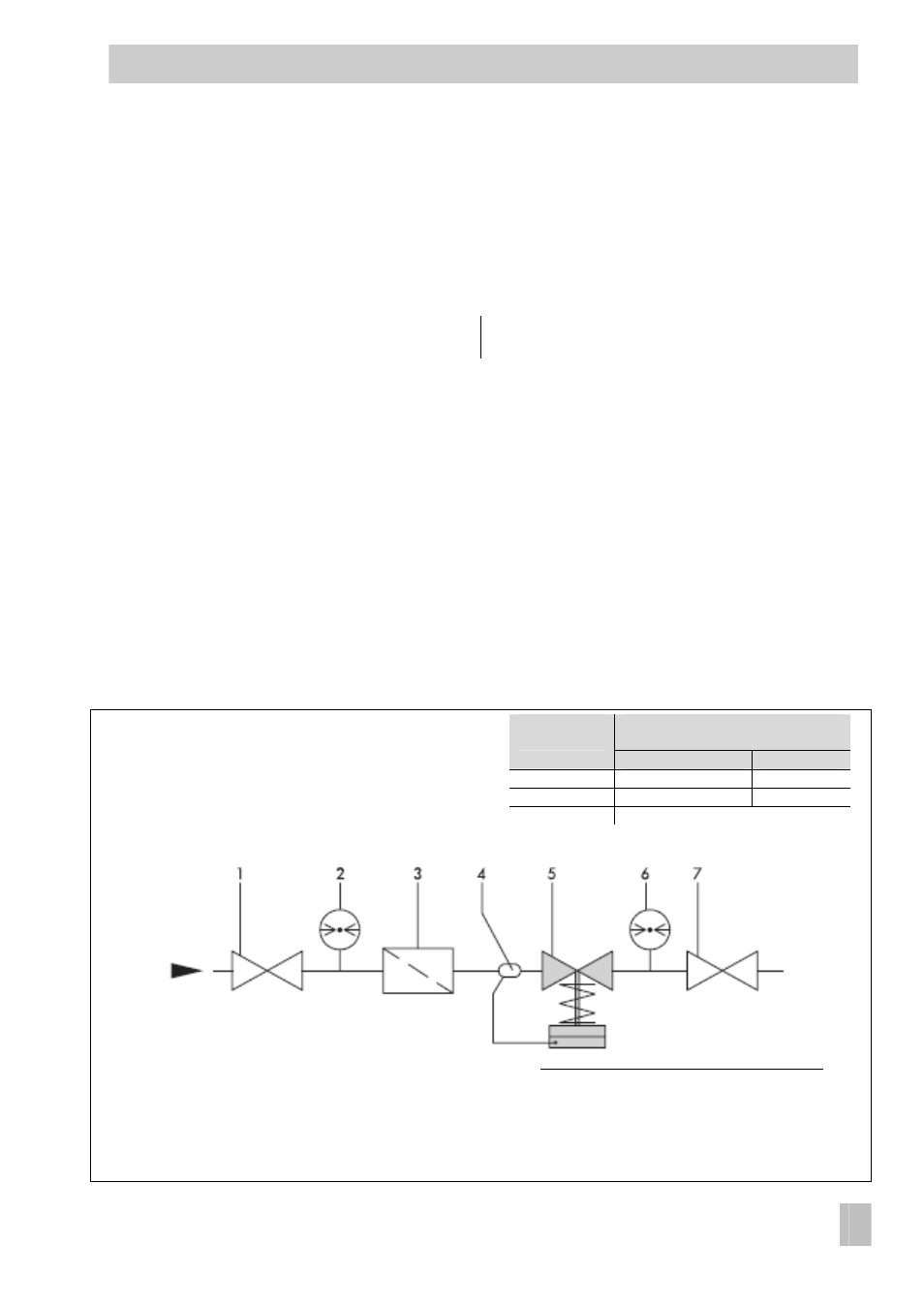

Таблица.1Присоединение
конденсационного сосуда (4)
к регулятору
1. Запорный вентиль 6. Манометр редуцированного
2. Манометр давления на входе давления
3. Грязеуловитель 7. Запорный вентиль
4. Конденсационный сосуд
5. Перепускной клапан
Рис.3 • Примеры монтажа для пара
Zax № Конденсационного
сосуда
Привод
А в см
2
Ду 15…50
Ду 65…250
640 1190-8789
1190-8790
320 1190-8788
1190-8789
160/80/40 1190-8788
ЕВ 2517 RU
7
ВНИМАНИЕ
Монтаж миллибар-редуктора давления
нужно производить в вертикальном
положении с приводом наверху
