Монтаж
2.2 Положение при монтаже
ВНИМАНИЕ
При регулировке замерзающей среды
убедитесь, что регулятор защищен
от
замерзания. Демонтируйте
регулятор из трубы при остановке
процесса, за исключением случаев,
когда
регулятор установлен на
участках, не подвергающихся
замерзаниям.
__________________________________
Трубопровод
перед монтажом
регулятора необходимо тщательно
промыть, для того чтобы твердые
частицы, сварочная окалина и прочие
загрязнения не нарушали нормального
функционирования прибора, но, прежде
всего, надежного затвора.
__________________________________
ВНИМАНИЕ
Перед регулятором рекомендуется
поставить грязеуловитель (например,
SAMSON Tип 2), см.раздел 2.4.
Перепускной
клапан следует
монтировать на горизонтальном
трубопроводе. При монтаже регулятора
направление потока среды должно
совпадать со стрелкой на корпусе. Если
среда содержит конденсат, трубопровод
в обе стороны от регулятора следует
прокладывать с небольшим уклоном
для обеспечения стока конденсата.
Если трубопровод перед регулятором
или после него уходит вертикально
вверх,
то непременно следует
предусмотреть автоматический дренаж
(конденсатоотводчик фирмы SAMSON
тип 13Е). При выборе места установки
следует учесть, что и после приведения
в готовность всей технологической
установки регулятор должен оставаться
легкодоступным.
Прибор должен быть установлен без
механических напряжений. В противном
случае
вблизи соединительных
фланцев следует оборудовать
крепления трубопровода.
Стандартный монтаж при
температурах
среды
свыше 0 ºC. Недопустим
для
миллибар-
редукторов давления.
Вариант монтажа для
газов и жидкостей до
температуры 80 ºC.
Монтажное положение,
обязательное
для
миллибар-редукторов
давления.
Недопустимый монтаж!

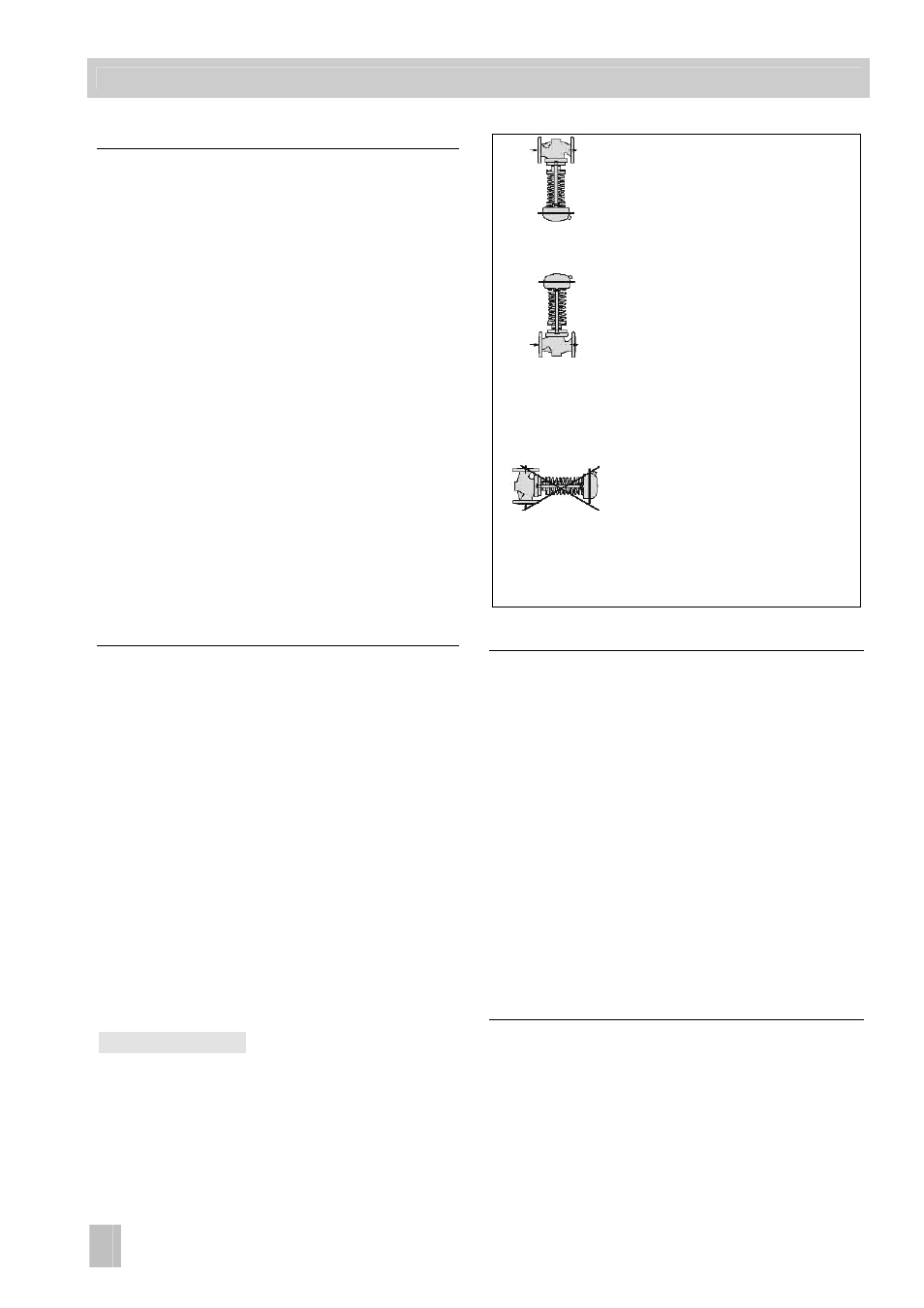

Рис.2 Монтажные положения
ВНИМАНИЕ
Опоры под регулятор или привод
запрещаются!
___________________________________
Если предусмотрен байпас, то его
следует подключать ниже точки отбора
давления.
На байпасе следует
установить запорные вентили.
___________________________________
Внимание:
Между точкой отбора
давления и регулятором ни в коем
случае не допускается установка каких-
либо
приборов, сужающих сечение
трубопровода (например, регуляторов
температуры или запорных вентилей).
