Типовые шильдики
7. Типовые шильдики
К каждому регулятору и приводу прилагается типовой шильдик
Типовой шильдик регулятора
Исполнение по DIN
Исполнение по DIN
1 Тип регулятора
2 Номер изделия
3 Индекс номера изделия
4 Номер или дата заказа
5 Значение K
vs
8 Условный диаметр
9 Условное давление
10 Допустимый перепад давления
11 Допустимая температура
12 Материал корпуса
Исполнение по ANSI
Исполнение по ANSI
5 Условный диаметр
8 Допустимый перепад давления
9 Допустимая температура (Fº)
10 Материал корпуса
11 Значение K
vs
(K
vs х
х 1.17)
12 ANSI класс (условное
давление)
Типовой шильдик привода

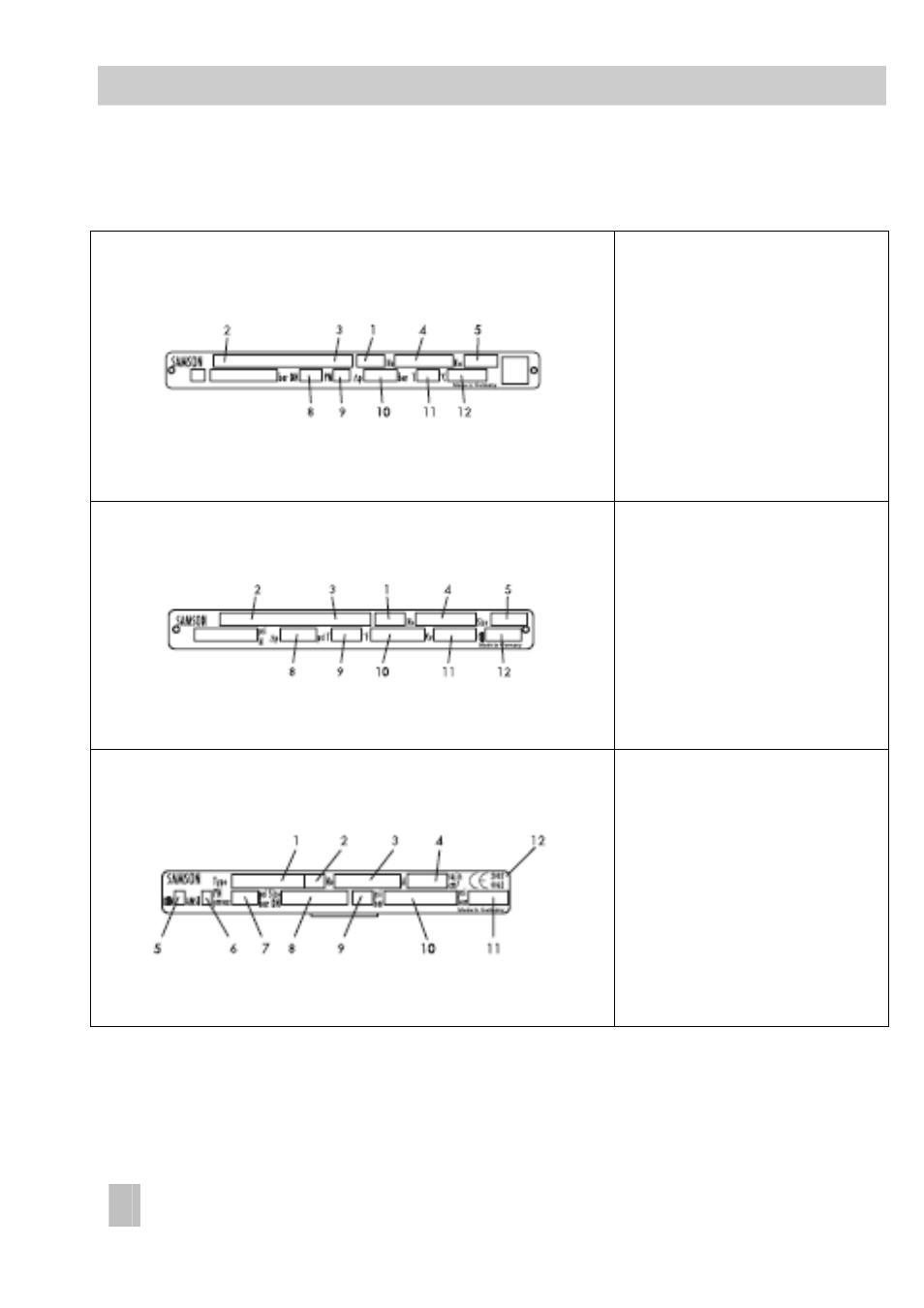

Рис.6 • Типовые шильдики
1 Номер изделия
2 Индекс номера изделия
3 Номер или дата заказа
4 Эффективная площадь
5 Маркировка по DIN
6 Маркировка по ANSI
7 Макс.допустимое давление
8 Условный диаметр
9 Перепад давления
10 Диапазон заданного значения
11 Материал мембраны
12 Год выпуска
