3.3Демонтаж для Ду 100
1. Удалить винты и гайки на приводе. В
конструкции с ручным дублером, его
предварительно повернуть так, чтобы
снять напряжение с тарелки мембраны
(7.1).
Снять крышку мембраны (5.7).
2. Установить
монтажное
приспособление согласно рис. 5 и
закрепить его с помощью трех винтов
регулировки хода и гаек. Гайки
поворачивать до тех пор, пока тарелка
мембраны (7.1) станет равномерно
слегка подпружинена.
3. Ослабить и отвинтить гайку (7.3),
удерживая при этом ключом № 14
шток конуса на плоском месте.
4. Отдельными шагами отпускать в
монтажном приспособлении винты
регулировки хода пока не разожмутся
пружины привода. Вынуть тарелку
мембраны
и
пружины
привода.
Отвинтить гайку (7.2) с контргайкой.
5. Верхнюю часть клапана (7) потянуть
осторожно вверх, для конструкции
«пружиной закрывается» – через шток
конуса, а для конструкции «пружиной
открывается» - вместе со штоком
конуса.
6. При необходимости замены седла и/или
в конструкции «пружиной закрывается» -
замены конуса, необходимо вывинтить
седло.
Установить седельный инструмент (таб.
1) на седле так, (для конструкции
«пружиной закрывается» через шток
конуса),
чтобы
пазы
инструмента
совпадали
с
выступами
седла.
Установить направляющую седельного
инструмента в корпусе и вывинтить
седло
с
помощью
подходящей
удлинительной насадки.
7. Тщательно почистить все части и вынуть
плоское уплотнительное кольцо (1.1).
При неплотной набивке сальника
необходимо вывинтить резьбовую втулку
(5.2) в верхней части клапана и вынуть
отдельные
части
набивки:
уплотнительное V-кольцо (4.2), шайбу
(4.3) и пружину (4.1). При замене конуса
необходимо
установить
новые
уплотнительные
кольца (4.2).
Все детали, а также полость набивки
сальника следует тщательно почистить.

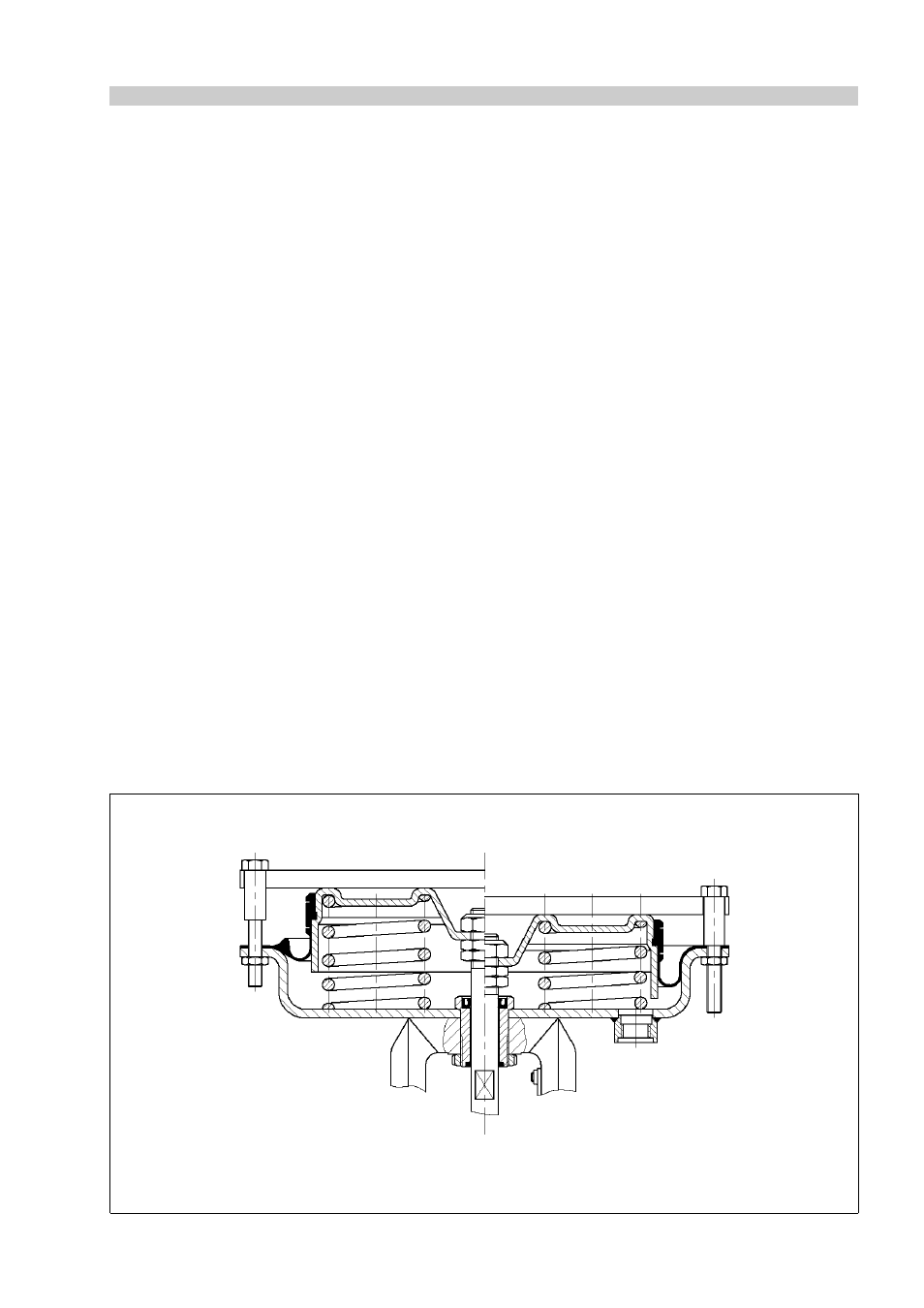

Рис.5 • Монтажное приспособление
Ду 100
