5
EB 8039 RU
7. Вставить отвертку и завернуть в
направлении против часовой стрелки
шток конуса до упора. Продолжать
стягивание («напряжение»)
монтажного приспособления и далее,
пока оно в конструкции «пружина
закрывает» не ляжет тремя своими
упорами на крышку мембраны, а в
конструкции «пружина открывает» -
будет еще иметь отступ от крышки
около 2 мм. В таком положении
поворачивать конус в направлении
против часовой стрелки до упора, а
затем затянуть контргайку (3.2).
8. Установить мембрану (5.4), надеть
крышку мембраны и равномерно ее
привинтить.
Завинтить
до
упора
резьбовую втулку (5.2).

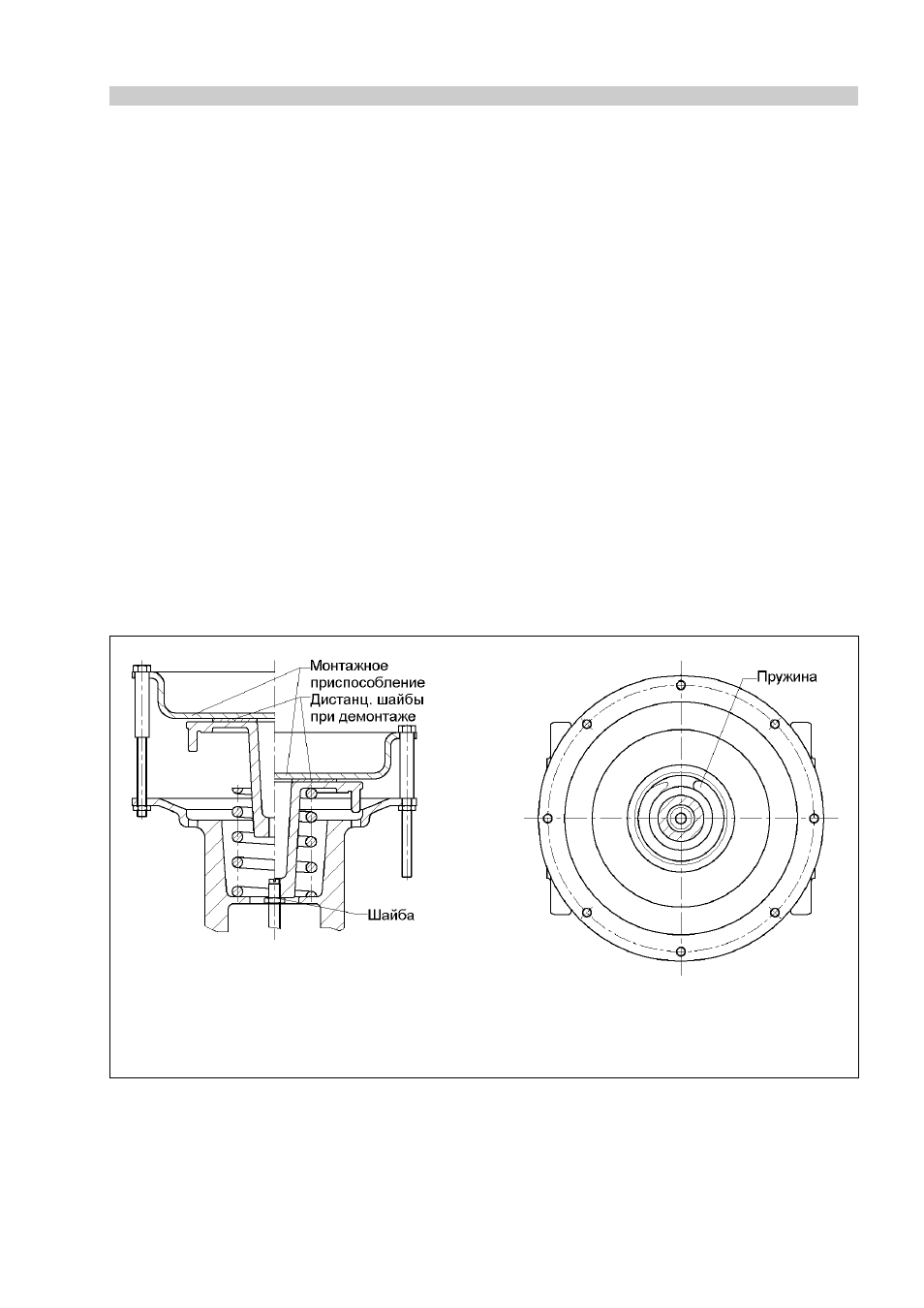

Рис.3 • Монтажное приспособление
Ду 15 … 80
Рис.4 • Выравнивание пружины
