2 EB 8039 RU
Пружина открывает = 47 мм
Пружина закрывает = 64 мм
Слева: пружина открывает Справа: пружина закрывает

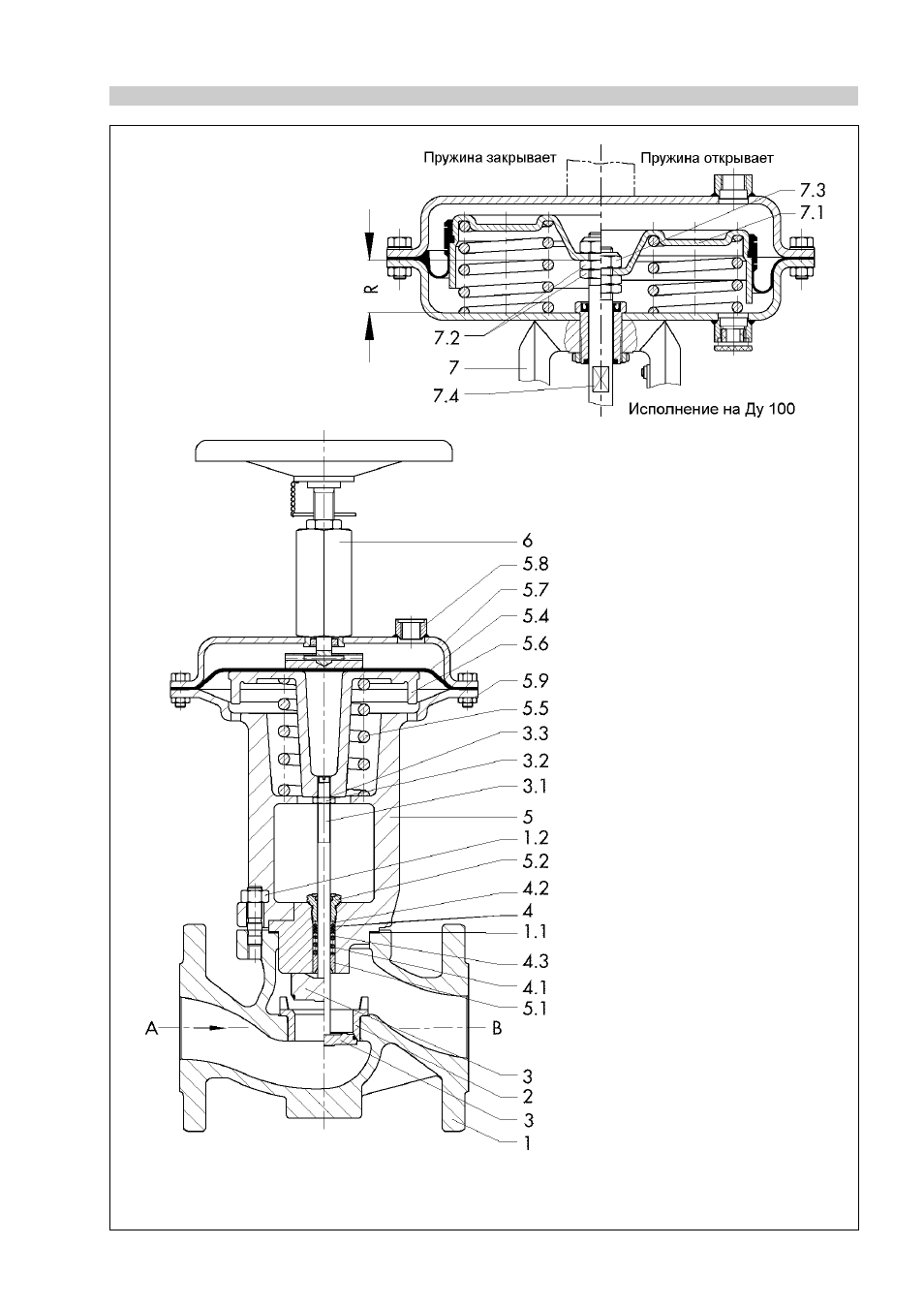

Рис.2 • Пневматический регулятор ОТКР-ЗАКР тип 3351-1
7. Верхняя часть клапана
7.1 Тарелка мембраны
7.2 Гайка/контргайка
7.3 Гайка
7.4 Фаска
1. Корпус клапана
1.1 Уплотнительная прокладка
1.2 Гайки
2. Седло
3. Конус
3.1 Шток конуса
3.2 Контргайка
3.3 Шайба
4. Сальник
4.1 Пружина
4.2 Уплотнительное PTFE-V-
кольцо со стекловолокном
4.3 Шайба
5. Верхняя часть клапана
5.1 Направляющая втулка
5.2 Резьбовая втулка
5.4 Мембрана
5.5 Пружина
5.6 Тарелка пружины
5.7 Верхняя крышка мембраны
5.8 Штуцер управляющего сигнала
5.9 Винты с шайбами и гайками
6. Ручной дублер
