4.2
Монтажное положение
ПРИМЕЧАНИЕ
При работе с замерзающей средой
предотвратите
замерзание
редуктора давления. При
остановке процесса демонтируйте
редуктор
из трубы, за
исключением случаев, когда
редуктор установлен на участках,
не подвергающимся замерзанию.
Трубопровод перед монтажом редуктора
необходимо тщательно промыть, для
того чтобы твердые частицы, сварочная
окалина и прочие загрязнения не
нарушали нормальной работы редуктора,
но, прежде всего, плотного затвора.
ВНИМАНИЕ
Перед
редуктором давления
рекомендуется поставить
грязеуловитель ( например,
SAMSON T
ип 2), см.раздел 2.4.
Редуктор давления следует монтировать на
горизонтальном
трубопроводе. При
монтаже клапана направление потока
среды должно совпадать со стрелкой на
корпусе. Если среда содержит конденсат,
трубопровод в обе стороны от клапана
следует
прокладывать с небольшим
уклоном для обеспечения стока конденсата.
Если трубопровод перед клапаном или
после него уходит вертикально вверх, то
непременно
следует предусмотреть
автоматический дренаж
(
конденсатоотводчик фирмы SAMSON тип
13
Е). При выборе места установки следует
учесть, что после приведения в готовность
всей технологической установки редуктор
должен
оставаться легко доступным.
Прибор должен быть установлен без
механических
напряжений. Если
необходимо вблизи соединительных
фланцев следует предусмотреть опоры.

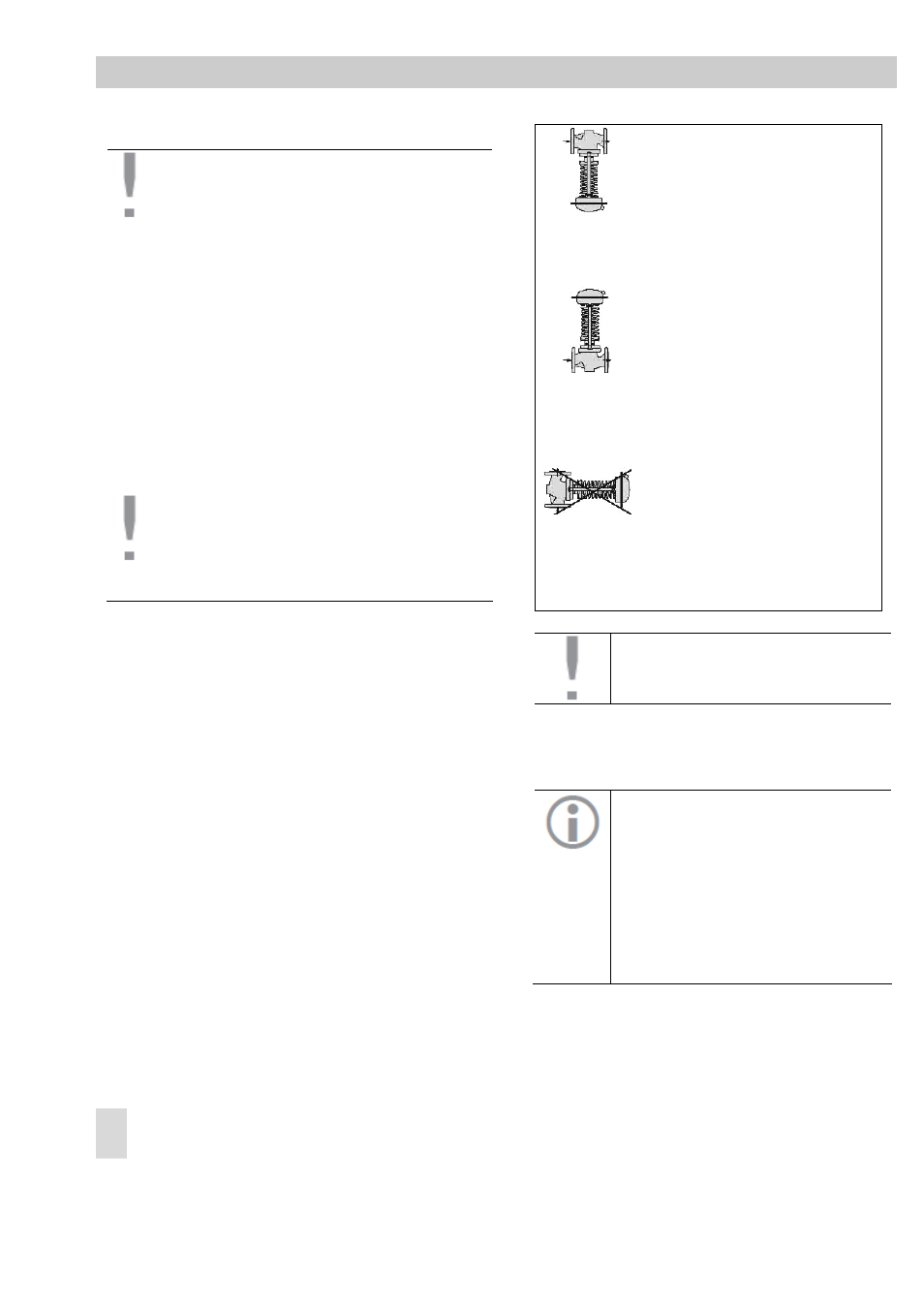

Стандартное монтажное
положение
при
температурах среды
свыше 80 ºC и при
применении на паре
Вариант монтажа для газов и
жидкостей до температуры 80
ºC
Недопустимый монтаж!
1)
1) По запросу: допустимо с
фиксацией направляющей
штока плунжера и с
температурой среды до 80 ºC
Рис. 2: • Монтажное положение
Установка опор под клапан
или привод запрещается!
Если предусмотрен байпас, то его
следует подключать ниже точки
отбора давления. На байпасе следует
установить запорные вентили.
Примечание:
Между
точкой отбора
давления и клапаном ни в
коем случае не допускается
установка
каких-либо
приборов, сужающих сечение
трубопровода
( например,
регуляторов температуры
или отсечных клапанов).
8 ЕВ 2512 RU
Монтаж
