Типовые шильдики
9. Типовые шильдики
К каждому регулятору и приводу прилагается типовой шильдик
Типовой шильдик регулятора
Исполнение по DIN
Исполнение по DIN
1.
Тип регулятора
2. Номер изделия
3. Конфигурация ID (Var.-ID)
4. Номер или дата заказа
5. Значение K
vs
7. Усилие пружины
8. Номинальный диаметр
9. Номинальное давление
10. Допустимый перепад
давления
11.
Допустимая температура
12 Материал корпуса
Исполнение по ANSI
Исполнение по ANSI
5.
Номинальный размер
7. Усилие пружины
8. Допустимый перепад
давления
9.
Допустимая температура
(Fº)
10.
Материал корпуса
11. Значение K
vs
(K
vs х
х 1.17)
12.ANSI класс (номинальное
давление)
Типовой шильдик привода

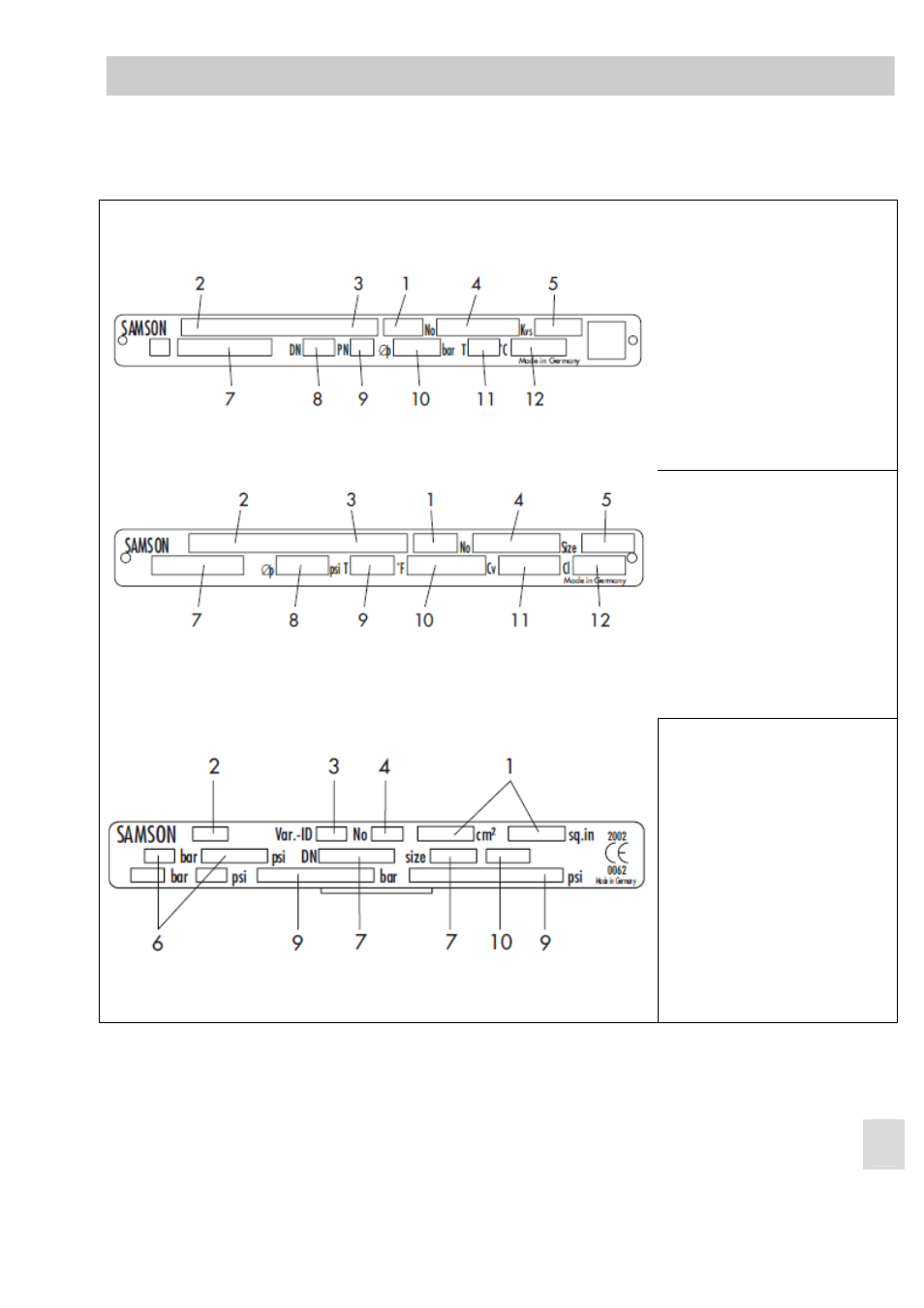

Рис.: Типовые шильдики
Исполнение по DIN/ANSI
1.
Эффективная площадь
2. Тип
3. Конфигурация ID (Var.-ID)
4.ID номер
6. Макс.допустимое давление
( р
избыт
) выше
установленного заданного
значения на приводе
(DIN/ANSI)
7. Номинальный диаметр
(DIN/ANSI)
9. Диапазон заданного
значения (DIN/ANSI)
10. Материал мембраны
