Монтаж
4.3
Импульсная трубка,
конденсационный сосуд и игольчатый
дроссельный клапан
Импульсная трубка · Импульсная трубка
подсоединяется
к технологическому
трубопроводу, например, трубка для пара
диаметром 3/8”, для воздуха/воды 8 х 1 мм
или 6 х 1 мм.
Импульсную трубку следует подключать со
стороны
трубопровода редуцированного
давления (р
2
)
на удалении минимум 1 м от
выхода клапана (рис.3.1). Если позади
редуктора
давления находится
распределительный сосуд (рис.3.2), то
подключение осуществляется к нему, даже
если удаление составляет несколько метров.
Если позади редуктора трубопровод
редуцированного давления расширяется с
помощью
конической насадки, то
подключение следует выполнить в
расширенной части трубопровода.
Импульсная трубка приваривается сбоку в
середине трубы и прокладывается с
подъемом ≈ 1:10 к конденсационному
сосуду.
Комплект импульсной трубки Комплект
для прямого отбора давления из корпуса
редуктора
поставляется SAMSON в
качестве дополнительной оснастки.
Конденсационный сосуд
См. табл. 1 Конденсационный сосуд
требуется для жидкостей с температурами
выше 150 ºC, а также для пара.

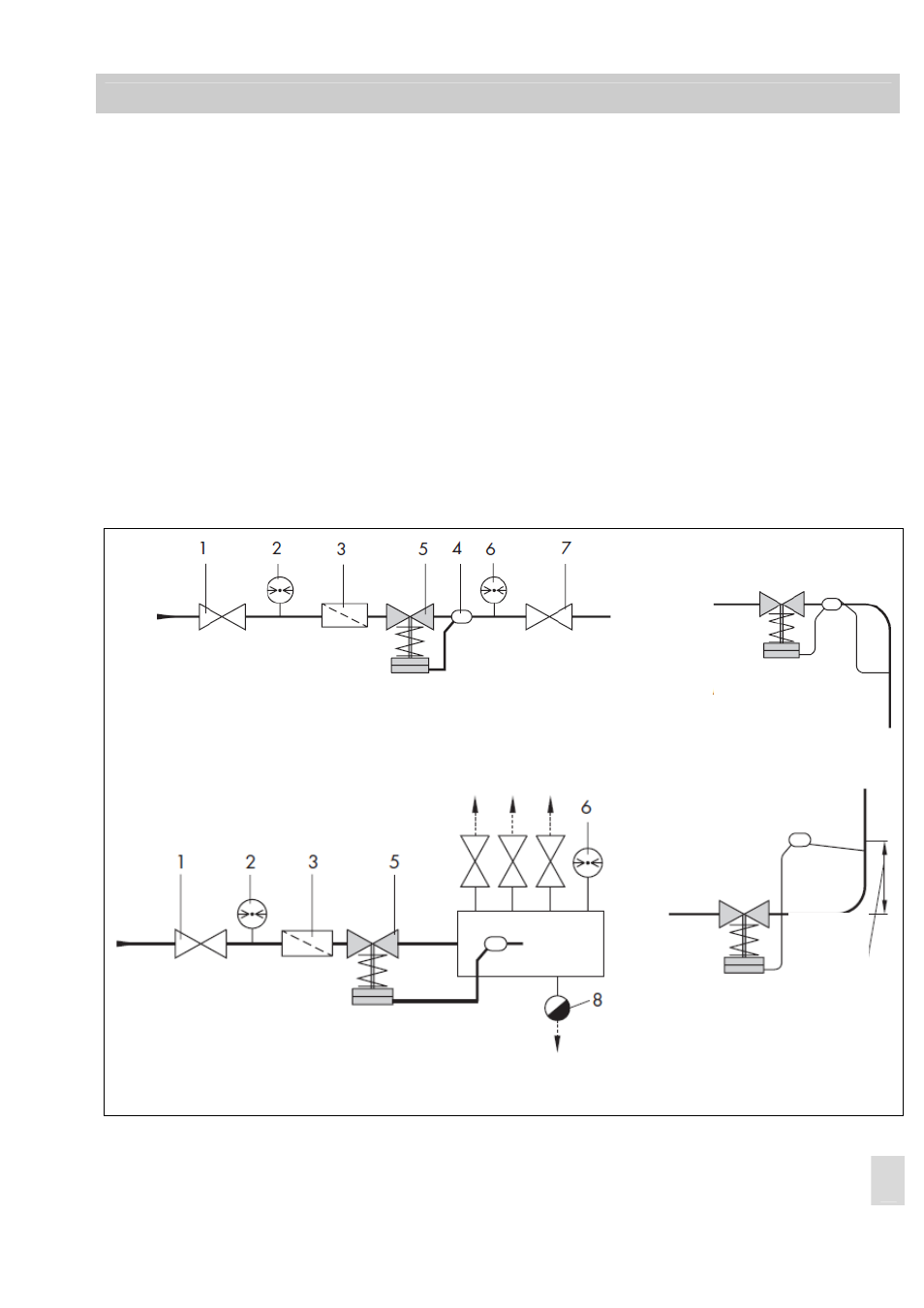

3.1 Присоединение импульсной трубки к трубопроводу
1.
Запорный вентиль 6. Манометр редуцированного
2. Манометр давления на входе давления
3. Грязеуловитель 7. Запорный вентиль
4. Конденсационный сосуд 8. Конденсатоотводчик
5. Редуктор давления
Рис. 3.2. Подключение трубки на распределителе
Рис.3: • Примеры монтажа для пара
Рис.3.3 Подключение ниже
середины фланца редуктора
ЕВ 2512 RU
9
Дополни-
тельный столб
конденсата
Мин.диаметр трубы ½“
Рис.3.4. Подключение выше середины
фланца редуктора
