Инструкция по эксплуатации Samson М 44-2 Редуктор давления
Страница 5
Применяйте кольцевые резьбовые со-
единения с цилиндрическими нарезны-
ми цапфами по DIN 2353 для нержаве-
ющих труб с внешним диаметром 8 мм.
Конденсационный сосуд.
Требуется для работы с паром и для
регуляторов ряда: 0,02 до 12 бар (K
vs
=
4 ... 18) è p
2
≥
1,1 бар для защиты мем-
браны от высоких температур.
Конденсационный сосуд всегда сле-
дует располагать выше привода.
Управляющую трубку следует подклю-
чать сбоку регулятора. Управляющую
трубку от трубопровода среды про-
ложить с уклоном приблизительно 1:10.
В середине трубы между трубопро-
водом и регулятором смонтировать
конденсационный сосуд. Далее про-
водка прокладывается аналогично, с
уклоном по направлению к регулятору.
Перед вводом в эксплуатацию сосуд
следует заполнить водой до уровня ее
перелива через верхний штуцер.
Положение емкости при ее монтаже
определяется надписью «oben» (верх).
3. Ввод в эксплуатацию
Работоспособность регулятора и его
уплотнение проверены производите-
лем. Пружина задатчика расслаблена.
•
Обратить внимание...
–
открыть все вентили к потребителям,
–
медленно открыть запорные вентили
Исключить ударные нагрузки
3.1 Эксплуатация
Установка заданного давления
Установить величину давления на винте
задатчика.
Сравните заданную величину давления
с показаниями манометра на выходе
прибора.
–
поворот по часовой стрелке
а повышает величину заданного
давления,
–
поворот против часовой стрелки
а понижает величину заданного
давления.
Выключение из рабочего режима
Перекрыть в любой очередности за-
порные вентили до и после прибора.
5
Внимание!
Не завинчивать до упора винт
задатчика давления и не вывин-
чивать полностью, чтобы клапан
не блокировался в открытом
состоянии.
Посредством аксиального (осе-
вого) давления на винт задат-
чика Вы можете контролировать
подвижность конуса. Это приво-
дит к кратковременному повы-
шению давления.
!

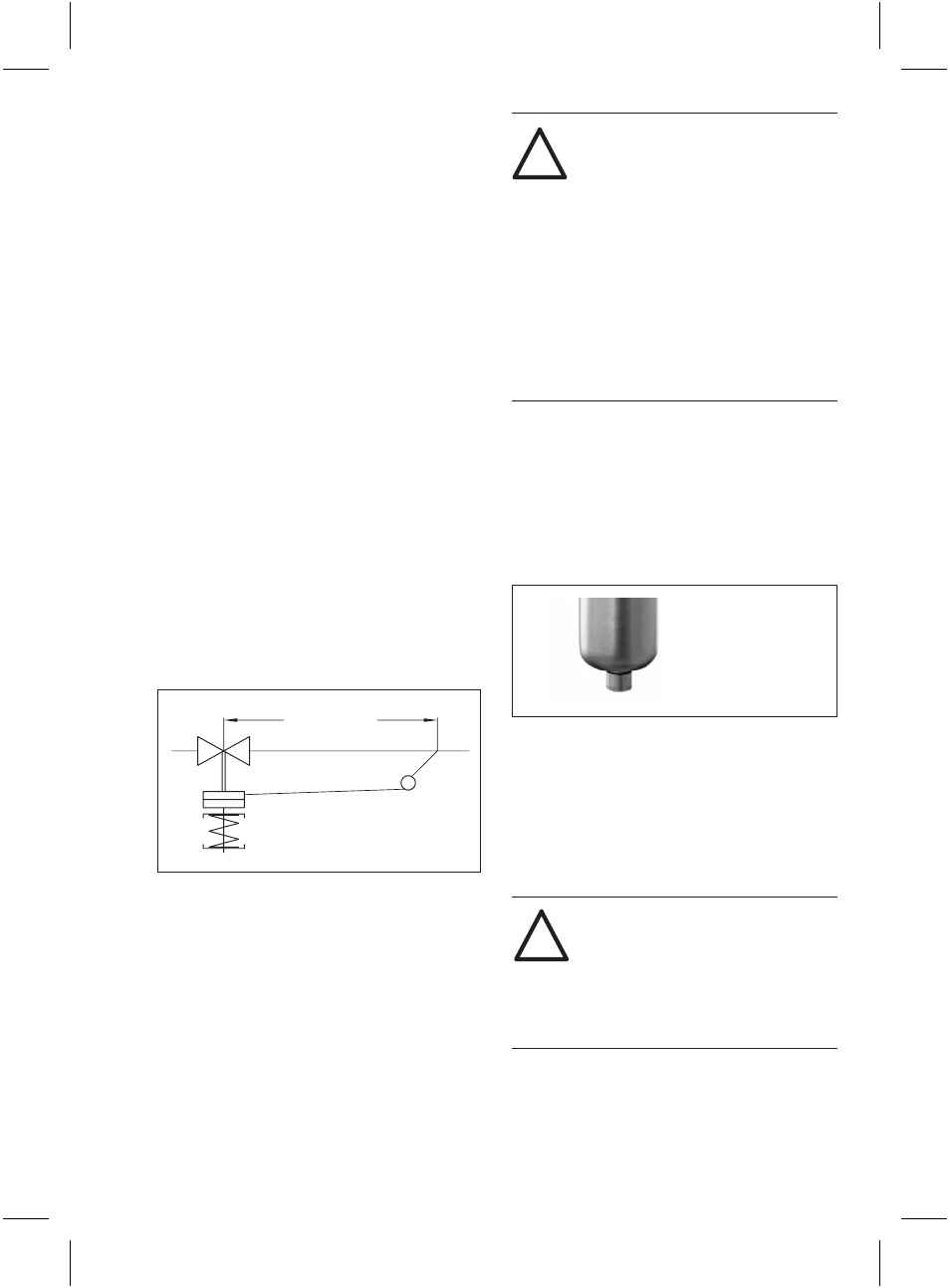

Рис. 5 · Конденсационный сосуд
Конденсационный
сосуд
Cr Ni Mo - сталь
Мин. 10 x Äó
Tèï M 44-2
Рис. 4 · Винт задатчика давления
Задатчик с внутренним
шестигранным винтом
Внимание!
Регулятор во время проверки
системы допускается нагружать
давлением, не превышающем
1,5-кратной величины макси-
мального задаваемого давления.
!
