Инструкция по эксплуатации Samson М 44-2 Редуктор давления
Страница 2
1.1 Принцип действия
Поток направляется в клапан направ-
лении, указанном стрелкой. Положение
конуса определяет при этом площадь
сечения между седлом клапана (2) и
рабочим конусом (2). При отсутствии
давления (p
1
= p
2
) клапан открыт. Под
давлением среда поступает через сед-
ло (3) в корпус. На мембране регули-
руемое давление p
2
преобразуется в
управляющее усилие, которое сравни-
вается с усилием пружины (7) задат-
чика давления. Управляющее усилие
устанавливает конус в зависимости от
напряжения пружины на задатчике
давления (8). Когда давление p
2
пре-
вышает величину давления, установ-
ленного на задатчике, конус прибли-
жается к седлу и поток дросселируется,
давление р
2
снижается.
Чтобы снизить влияние помех, регуля-
тор ( диапазон K
vs
= 4 до 19) выполнен с
компенсацией давления. Возникающая
на конусе сила от входного давления
p
1
нейтрализуется в компенсирующей
втулке (5).
2
1.1
p1
p2
2
3
4
11
1
5
6
7
10
9
12
8
13
p1
p2
11

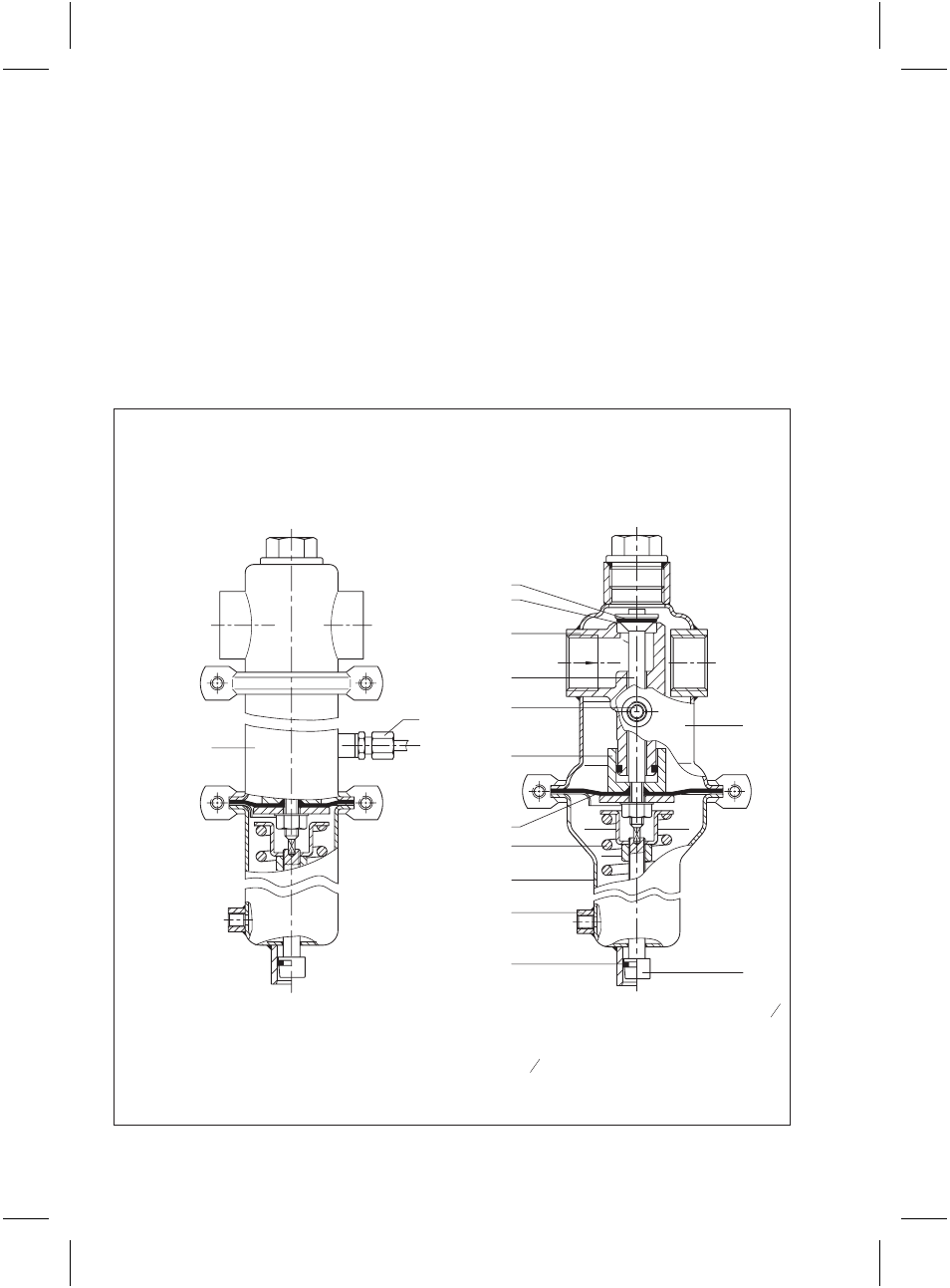

Рис. 2 · Редуктор давления тип М 44-2. Конструкция и принцип действия.
1 Корпус клапана, вход
1.1 Корпус клапана, выход
2 Конус
3 Седло
4 Шток конуса
5 Компенсирующая втулка
6 Управляющая мембрана
7 Регулирующая пружина
8 Задатчик
9 Подключение утечки G
1
8
10 Корпус привода
(крышка пружины)
Тип M 44− 2.
Исполнение для пара K
vs
= 0,15 до 1,5
Установка давления от 0,005 до 0,025 /
от 0,02 до 0,12 / от 0,1 до 0,5 / от 0,2 до 1,1 /
от 0,8 до 2,5 /от 1 до 5 / от 4 до 12 бар
Тип М 44-2.
K
vs
= 4 до 18 · Установка давления
от 0,02 до 0,12 /от 0,1 до 0,5 / от 0,3 до 1,1 /
от 0,8 до 2,5 / от 2 до 5 / от 4 до 8/
от 6 до 12 бар
11 Прис. линии управления G
1
4
12 Уплотнение винта задатчика
(муфта с кольцом)
13 Промежуточная вставка
(только в исполнении для
пара K
vs
= 0,15 до 1,5)
