Инструкция по эксплуатации Samson М 44-2 Редуктор давления
Страница 4
2.1 Монтаж
Жидкости, газы и пар
–
Редуктор давления монтировать в го-
ризонтальный участок трубопровода
без механических напряжений.
–
Направление потока среды должно
совпадать со стрелкой на корпусе ре-
гулятора.
–
Для пара и жидкостей: колпак пружи-
ны задатчика должен быть направлен
вниз.
–
Для газов: если это не оговорено
отдельно, колпак пружины задатчика
направлен вверх или вниз.
Пар
–
При работе с паром без конденса-
ционного сосуда, для защиты мембра-
ны от высоких температур:
–
Перед вводом в эксплуатацию на-
полните водой рабочее пространство
через штуцер управляющей трубки.
–
Для регуляторов с диапазонами:
0,02 – 12 бар (K
vs
= 4 – 18) 0,005 – 12
áàð (K
vs
= 0,15 – 1,5) = 0,15 – 1,5) – äî
200
°
C – давление после p
2
≤
1,1 бар
–
проложить и подключить управляющу-
ю трубку. Расстояние между отбором
управляющего давления и редуктором
давления должно составлять минимум
10 x Ду.
–
Для регуляторов пара ряда 0,02 – 12
бар (K
vs
= 4 –18) при вых. давлении до
1,1 бар в управляющую трубку смон-
тировать конденсационный сосуд.
Подключение управляющего трубо-
провода
Штуцер для управляющего трубопро-
вода находится на корпусе сбоку ре-
гулятора.
4

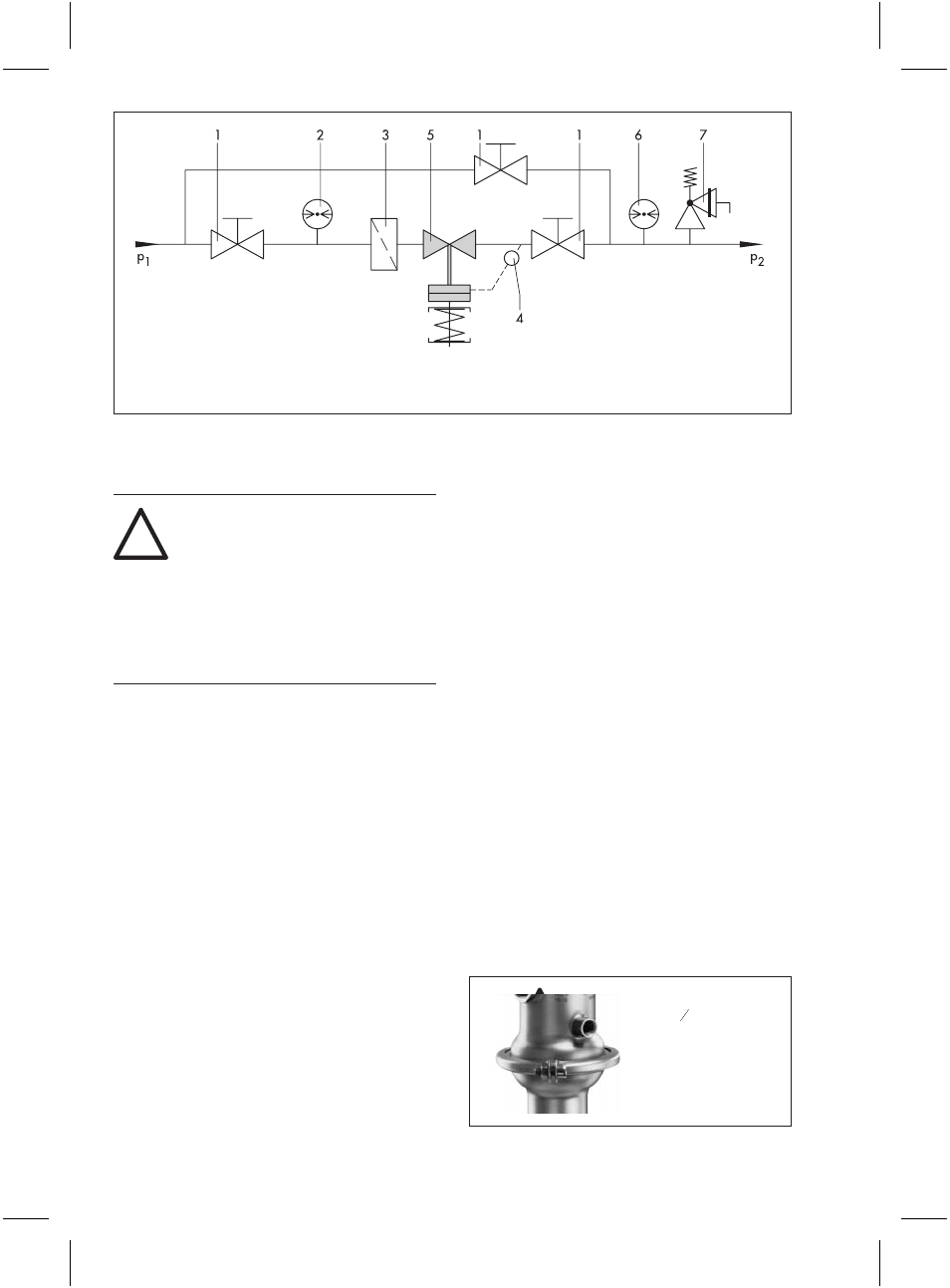

Рис. 3 · Монтажная схема
1 Запорный вентиль
2 Манометр входного давления
3 Грязеуловитель
4 Компенсационный сосуд (при необходимости)
!
5 Редуктор давления Тип М 44-2
6 Манометр выходящего давления
7 Предохранительный клапан
Внимание!
При работе с токсичными,
огнеопасными и взрывоопас-
ными средами использовать
корпус (колпак для пружины)
со штуцером для утечки и
уплотнением винта
Задатчика давления.
!
Рис. 4 · Штуцер управляющей трубки G
1
/
4
Штуцер управляющей
трубки G
1
4
для коль-
цевого резьбового
соединения и трубы
внешнего диаметра
∅
8 мм.
