Конструкция
и
принцип
действия
Привод
Тип
3271

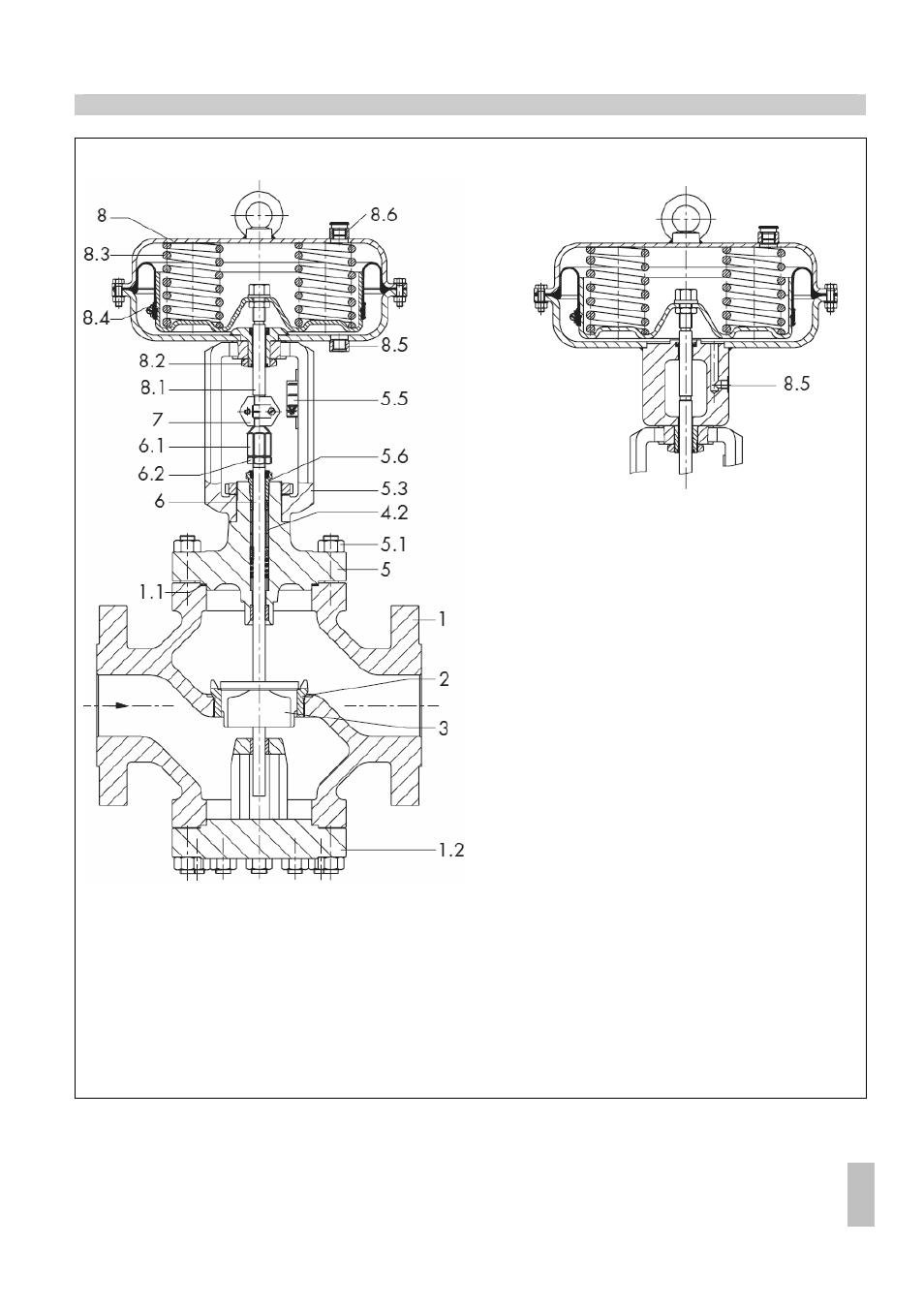

Рис
.2
Тип
3254-1 (
Тип
3254-7)
в
сечении
.
Привод
Тип
3277
1.
Корпус
клапана
1.1
Уплотнительное
кольцо
1.2
Фланец
с
направляющей
плунжера
1.3
Гайки
корпуса
2.
Седло
3.
Плунжер
4.2
Сальниковое
уплотнение
5.
Верхняя
часть
клапана
5.1
Гайки
5.2
Резьбовая
втулка
5.3
Рама
5.5
Индикатор
величины
хода
6.
Шток
плунжера
6.1
Соединительная
муфта
6.2
Контргайка
7.
Соединитель
штока
8.
Привод
8.1
Шток
привода
8.2
Кольцевая
гайка
8.3
Пружины
8.4
Мембрана
8.5
Подключение
управляющего
сигнала
8.6
Сброс
воздуха
ЕВ
8060 RU
5
