Техническое обслуживание – Замена деталей
Однако , дополнительно проделайте
следующее : отверните гайки (11.2) и
отделите верхнюю часть (11) от
промежуточной (9). Поставьте новую
прокладку (9.1). При замене набивки
сальника следует также отделять верхнюю
часть от промежуточной .
5.2.2 Металлический сильфон
Металлический сильфон (10) может
быть заменен только , как неотъемлемая
часть конструкции сильфон - шток -
плунжер . Для этого действуйте согласно
пунктам гл .5.1.2 ( рис .5).
Внимание !
При проведении монтажных работ
категорически воспрещается
прикладывать какое - либо крутящее
усилие к корпусу сильфона .
5.3
Замена деталей в исполнении с
изолироющй вставкой
Замена набивки сальника , как указано в
гл . 5.1.1 для штатного исполнения .
Замена седла и плунжера , как указано
для штатного исполнения в гл . 5.2.1.
5.4 Демонтаж делителя потока
В конструкциях с делителем потока
после любого его демонтажа
обязательно следует заменить
фланцевое уплотнение (1.3) и
компенсирующие уплотнения (1.4).
Количество компенсирующих
уплотнений и при этом размер « х » для
нового уплотнения (1.3) должны быть
дополнительно определены :
Сначала установите размер “ А ”, затем
размер “ В ”.
Размер « х » рассчитывается как А – В и
должен заполняться компенсирующими
прокладками ( толщиной от 0,5 до 2 мм ).
Максимальное « продавливание »
должно при этом составлять примерно
0,5 мм

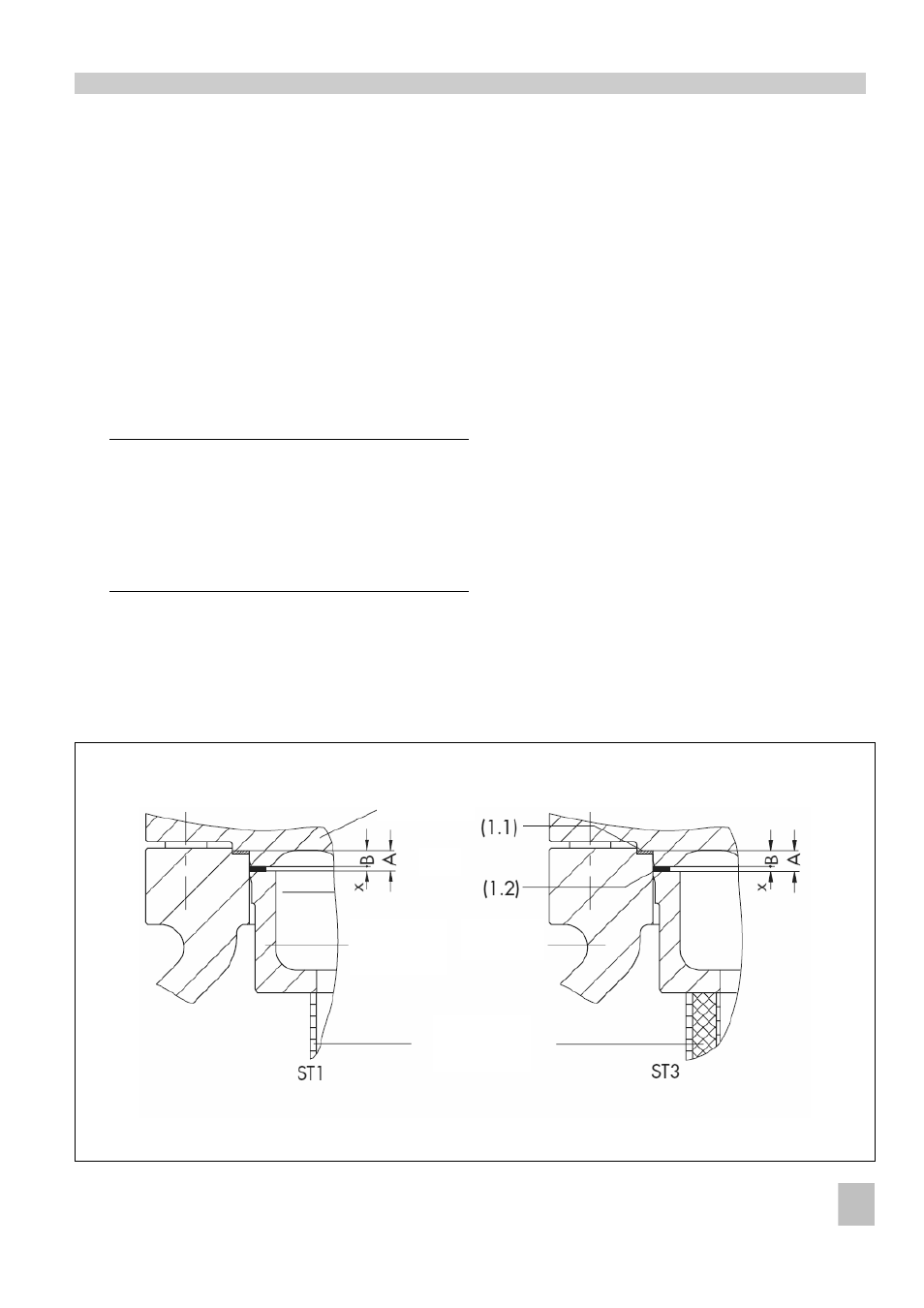

Рис .6 Монтаж делителя потока
ЕВ
8060 RU
13
11
Корпус
Крышка
Делитель
потока
Опорный
элемент
