Техническое обслуживание – Замена деталей
Доработка плунжера :
Легкие повреждения на уплотнительной
кромке плунжера можно устранить
посредством его притирания .
При мягкоуплотняющемся плунжере его
доработка возможна только до размера
« х », см . рис .4.
Рис .4. Доработка мягкоуплотняющегося
плунжера .
Поверхность
седла
Диам .
седла Ø
х в ( мм )
31 до 50 1
63 до 150 2
Список к рис .5
9. Промежуточная вставка
9.1 Прокладка
10 Металлический сильфон
10.1 Фланец сильфона
11 Верхняя часть
11.1 Контрольный штуцер
11.2 Гайка
5.2 Замена деталей в конструкции с
сильфоном .
5.2.1 Уплотнение сальника
Замена , как указано в гл . 5.1.1 для
стандартного исполнения .

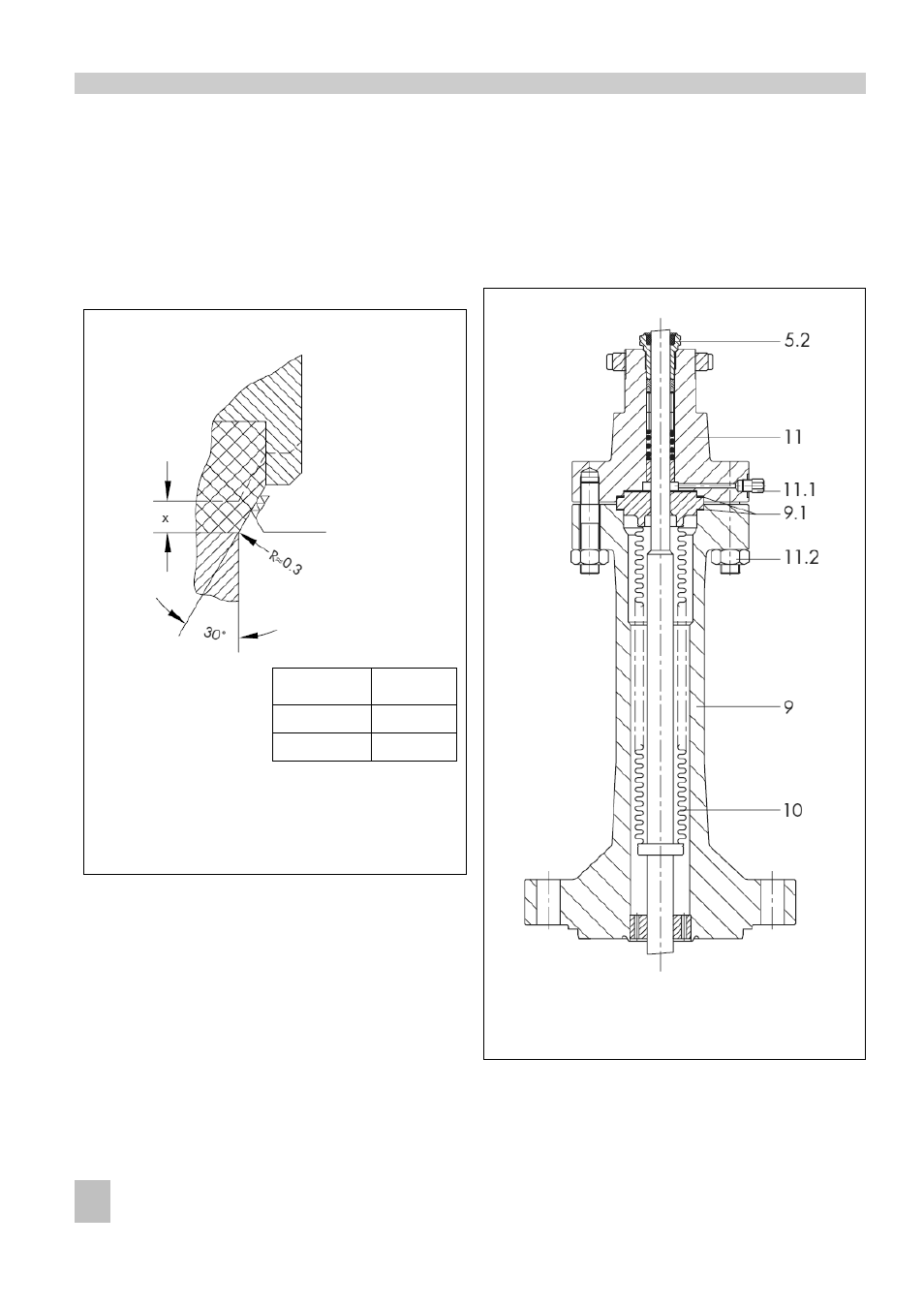

Рис .5 Исполнение с сильфоном
