Инструкция по эксплуатации Samson 6134 i_p-преобразователь
Страница 6
3. Обслуживание
При поставке изготовитель производит
тестирование измерительного преобра-
зователя и настройку на указанный за-
казчиком диапазон выходного сигнала.
Если, несмотря на тщательно выполнен-
ный монтаж, имеют место погрешности,
источником которых оказывается изме-
рительный преобразователь, пользова-
тель может произвести тестирование
нуля и ширины диапазона измерения на
месте.
Корректоры ZERO (нуля) и SPAN (ши-
рины диапазона) у блоков вдвижного
исполнения и для монтажа на раму
расположены непосредственно на ли-
цевой панели, а у исполнения для мон-
тажа по месту для доступа к ним не-
обходимо отвернуть винты крепления
крышки корпуса и снять е¸. Перед те-
стированием снять преобразователь с
объекта.
3.1 Корректировка нуля
Установить входной сигнал посредст-
вом датчика давления на 0,2 бар (или
0,4 бар при диапазоне сигнала 0,4…2
бар). Измерительный прибор для выход-
ного сигнала должен показывать 4 мА.
Отклонения скорректировать потенцио-
метром нуля ZERO.
3.2 Корректировка ширины диапа-
зона измерения
Корректировка ширины диапазона из-
мерения независима от корректировки
точки нуля.
При увеличении входного сигнала на
измерительном преобразователе с 0,2
(0,4) бар до 1 (2) бар измерительный
прибор должен показать значение
координированного с ним выходного
сигнала 20 мА.
Отклонения скорректировать потенцио-
метром ширины диапазона измерения
SPAN.
6

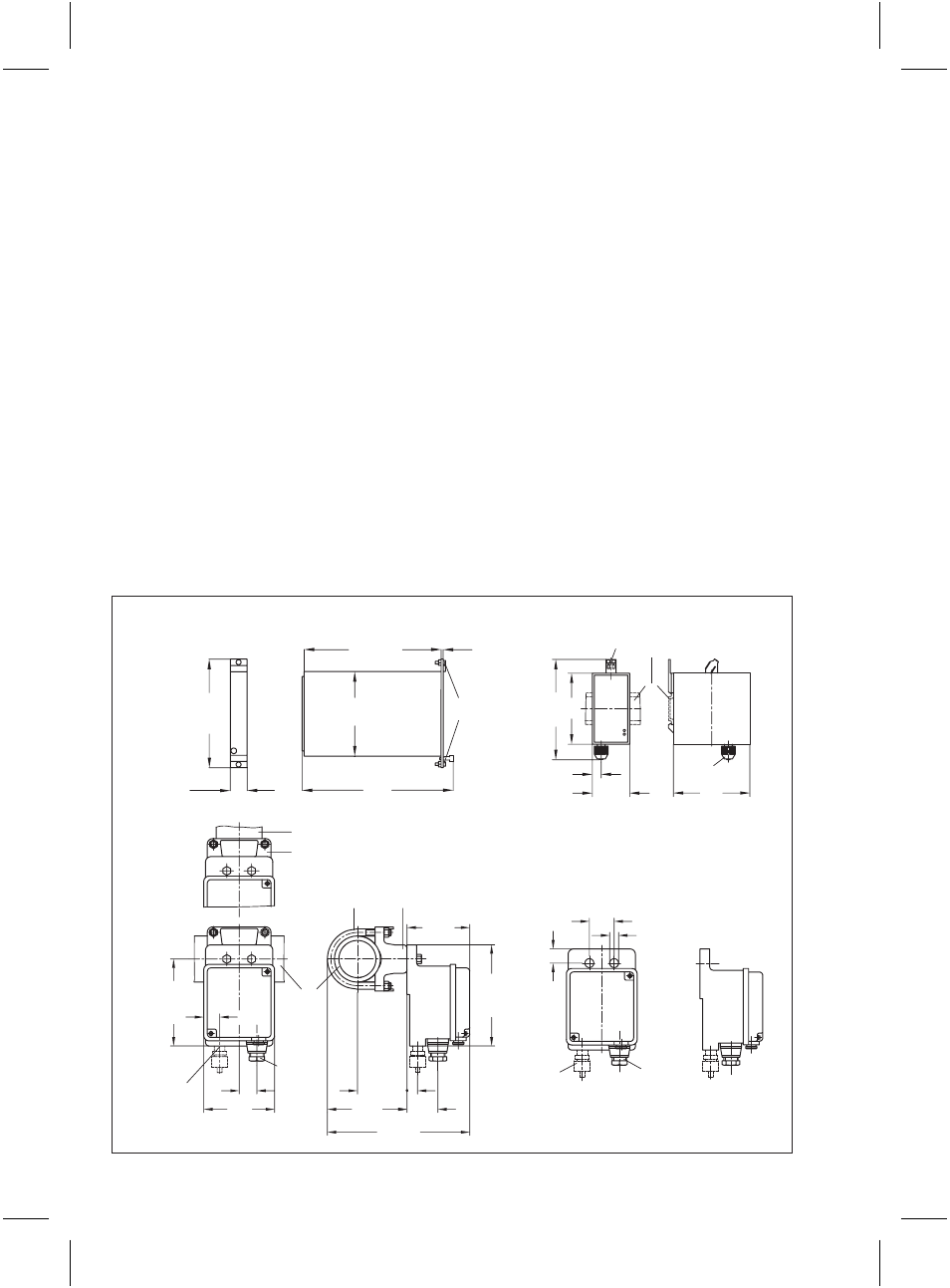

4. Размеры в мм
Блоки вдвижного исполнения
Приборы, монтируемые на раму
128,5
20
(4TE)
178
2,5
162,5
100
115
19
Pg 13,5
24,5
94
82,5
135
41
14
65
41
148
44
10
84
110
NPT
1
/
4
G
1
/
4
Pg 13,5
NPT
1
/
4
G
1
/
4
20
30
Ш6,5
80
Труба 2
″
Плата
Монтаж на трубу
Скоба
Труба 2
″
Плата
Настенный монтаж
Крепление
болтами или
штыковое
соединение
Гибкий
шланг 4х1
Клеммы (Выводы)
Швеллерная рама
Приборы, монтируемые по месту
