1.4 Принцип работы (рис.4)
Давление р пневматического входного
сигнала преобразуется в чувствитель-
ном элементе давления (1) в электриче-
ский сигнал постоянного напряжения. В
чувствительном элементе имеются тен-
зорезисторы, соедин¸нные с измери-
тельным мостом, который питается от
источника постоянного напряжения (2).
Пропорциональный давлению сигнал
постоянного напряжения усиливается в
измерительном усилителе (3) до уста-
новленного уровня.
Начальную точку и ширину диапазона
измерения можно настраивать посред-
ством потенциометров на лицевой па-
нели.
Источник постоянного напряжения (2)
осуществляет питание стабилизирован-
ным постоянным напряжением. В цепь
выходного тока могут быть включены
регулирующие и управляющие устрой-
ства.
В двухпроводной системе максимально
допустимое напряжение нагрузки со-
ставляет U
Â
= U
S
- U
А
., где U
S
– мини-
мальное напряжение питания двухпро-
водной сети. Собственное потребля-
емое напряжение прибора (минималь-
ное требуемое напряжение питающей
сети) составляет U
А
= 12 В. При двух-
проводной сети с минимальным напря-
жением питания U
S
= 20 В- максималь-
ное напряжение нагрузки U
В
= 20 В –
12 В = 8 В, а допустимое сопротив-
ление нагрузки R
В
= 400 Ом.
2. Ввод в эксплуатацию
2.1 Монтаж
Блоки вдвижного исполнения постав-
ляются преимущественно в блочно-
модульных корпусах формата 19
″
с
готовыми межсоединениями. В этом
случае они являются составной частью
проектируемого комплекса автомати-
зации. Электрические соединители со-
ответствуют стандарту DIN 41 612 (Кон-
структивное исполнение F), встроен-
ные штекерные соединители герметич-
но закрывают ввод при отсоединении
прибора.
Приборы рамного монтажа крепятся
на швеллерную раму, а приборы для
монтажа по месту – на стену или на
трубу диаметром 2
″
. См. размерные
чертежи в разделе 4.
Монтажное положение произвольное,
но при монтаже по месту кабельные
вводы должны быть обращены вниз.
4

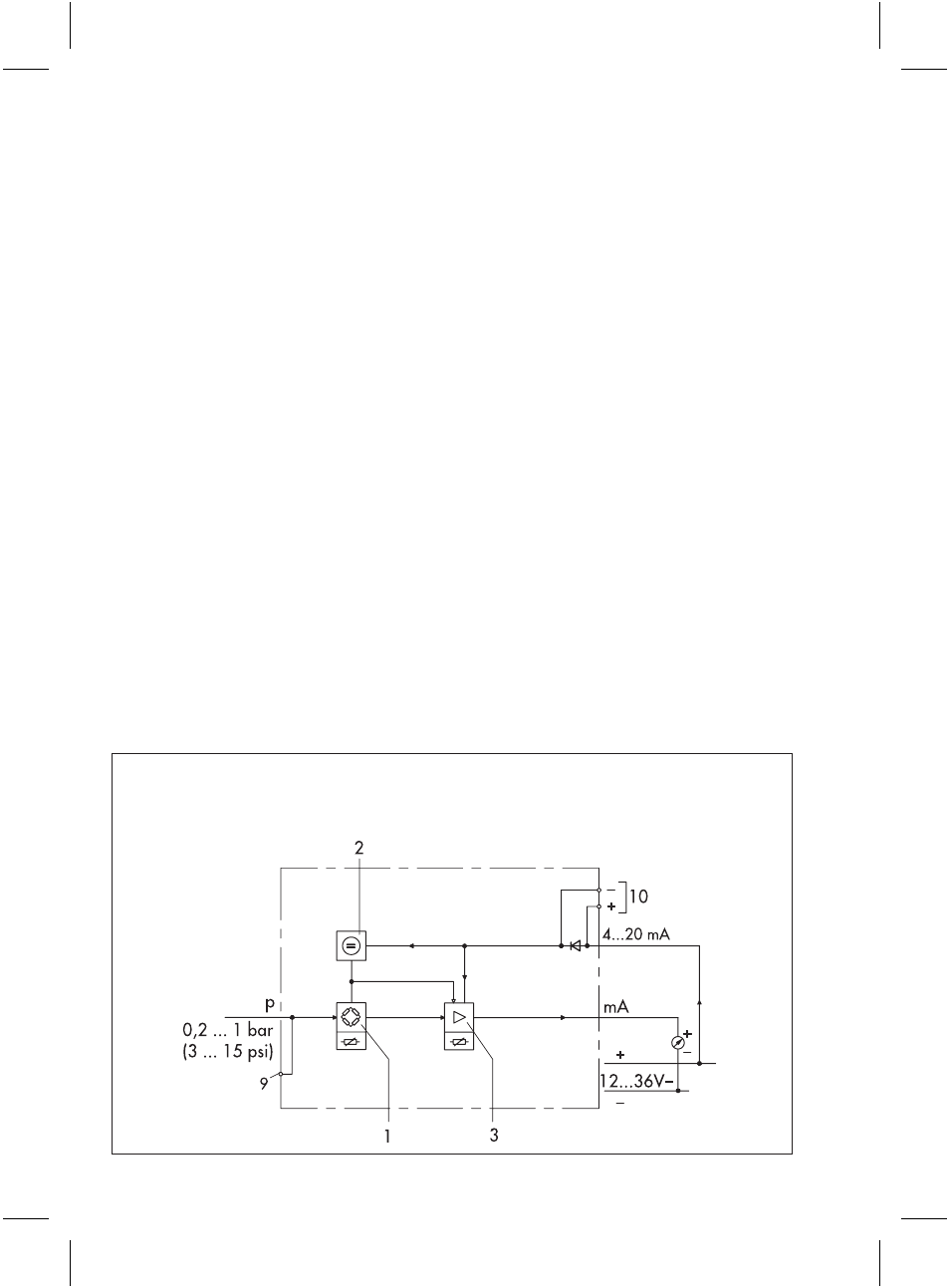

Рис. 4 · Функциональная схема
p пневматический входной сигнал
1 чувствительный элемент давления с измеритель-
ным мостом и потенциометром ZERO (НУЛЬ)
2 источник постоянного напряжения
3 измерительный усилитель с потенциометром
SPAN (ШИРИНА ДИАПАЗОНА)
9 гнездо контроля пневмат. входного сигнала
10 гнездо контроля выходного тока
