2.2 Электрическое подключение
(рис. 5)
При электрической установке
должны соблюдаться электро-
технические нормы и правила
техники безопасности страны
пользователя.
В Германии это нормы VDE и
правила техники безопасности
профессионального союза.
В отношении монтажа и уста-
новки во взрывоопасных поме-
щениях действуют нормы EN
60079-14:1997; VDE 0165 Часть
1/8.98.
В отношении подключения к
искробезопасным электриче-
ским цепям действуют данные,
содержащиеся в Конформа-
ционном свидетельстве.
Ошибочные соединения при элек-
трической установке могут привести
к нарушению взрывозащиты!
Электрическое подключение блоков
вдвижного монтажа зада¸тся клем-
мами на блочном корпусе и, кроме того,
показано на схеме соединений.
При подключении приборов, монтиру-
емых по месту и на раму, подвести
провода к выводам прибора. Выводы
выполнены под провода 0,5…2,5 мм 2 .
Соединительные провода для напря-
жения питания и выходного сигнала во
всех случаях монтировать раздельно.
Защита прибора
р/i-преобразователь защищается плав-
ким предохранителем по DIN41662,
при
220 В ~ 63 мА
110 В ~ 100 мА
24 В ~ 315 мА
У приборов с гнездами для контроля вы-
ходного сигнала в цепь выходного тока
включ¸н блокировочный диод. Это да¸т
возможность подключения миллиампер-
метра с внутренним сопротивлением R
i
≤ 10 Ом.
2.2 Пневматическое подключение
Пневматическое подключение блоков
вдвижного монтажа определяется
конструкцией корпуса.
У приборов, монтируемых на раму,
разъ¸м выполнен в виде штуцера под
шланг 4 х 1 мм.
У прибора, монтируемого по месту,
предусмотрены сверл¸ные каналы с
резьбовым отверстием NPT 1/4 èëè ISO
228/1-G1/4, при этом можно использо-
вать обычные вв¸ртные переходники
для металлических труб или пластмас-
совых шлангов.
У приборов с контрольным гнездом
предусмотрена возможность контроля
пневматического входного сигнала на
контрольном гнезде в процессе
работы.
5
24V–
+
–
PE
Контрольные гн¸зда
выходной сигнал
Блоки вдвижного
исполнения
Приборы, монтируемые
на раму и по месту
* у исполнения с дополнительным вторым преобразовательным

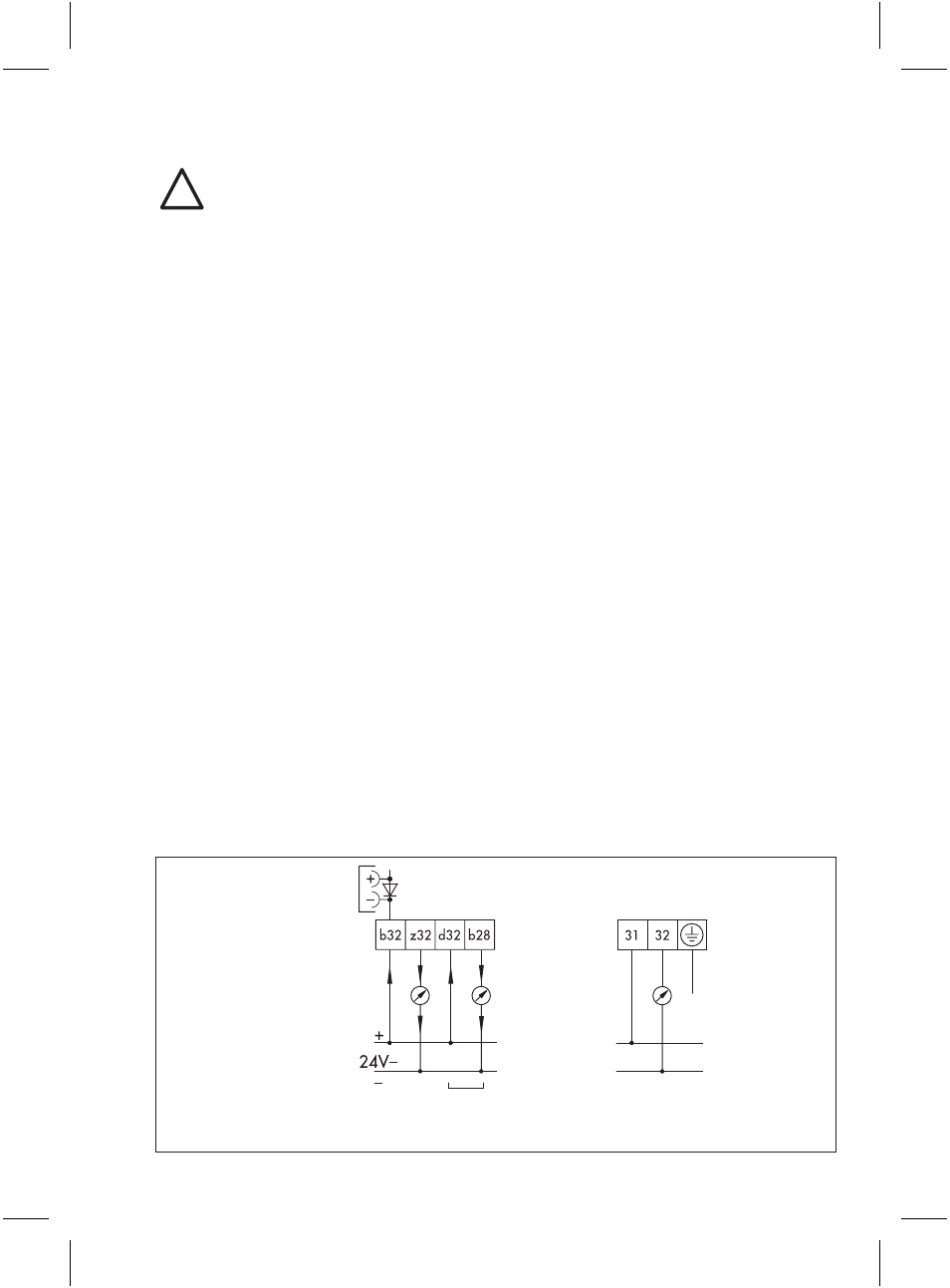

Рис. 5 · Электрическое подключение по двухпроводной схеме
!
