Принцип управления
3.2 Установка заданного значения
См . рис.1 на стр.5
Установите необходимое заданное
значение путем напряжения пружин (7)
на задатчике (8).
Снимите заглушку (12)
Используйте гаечный ключ (SW 27) (8)
Для увеличения заданного значения
поворачивайте ключ по часовой
стрелке , для уменьшения – против
часовой стрелке
Завинтите заглушку снова (12)

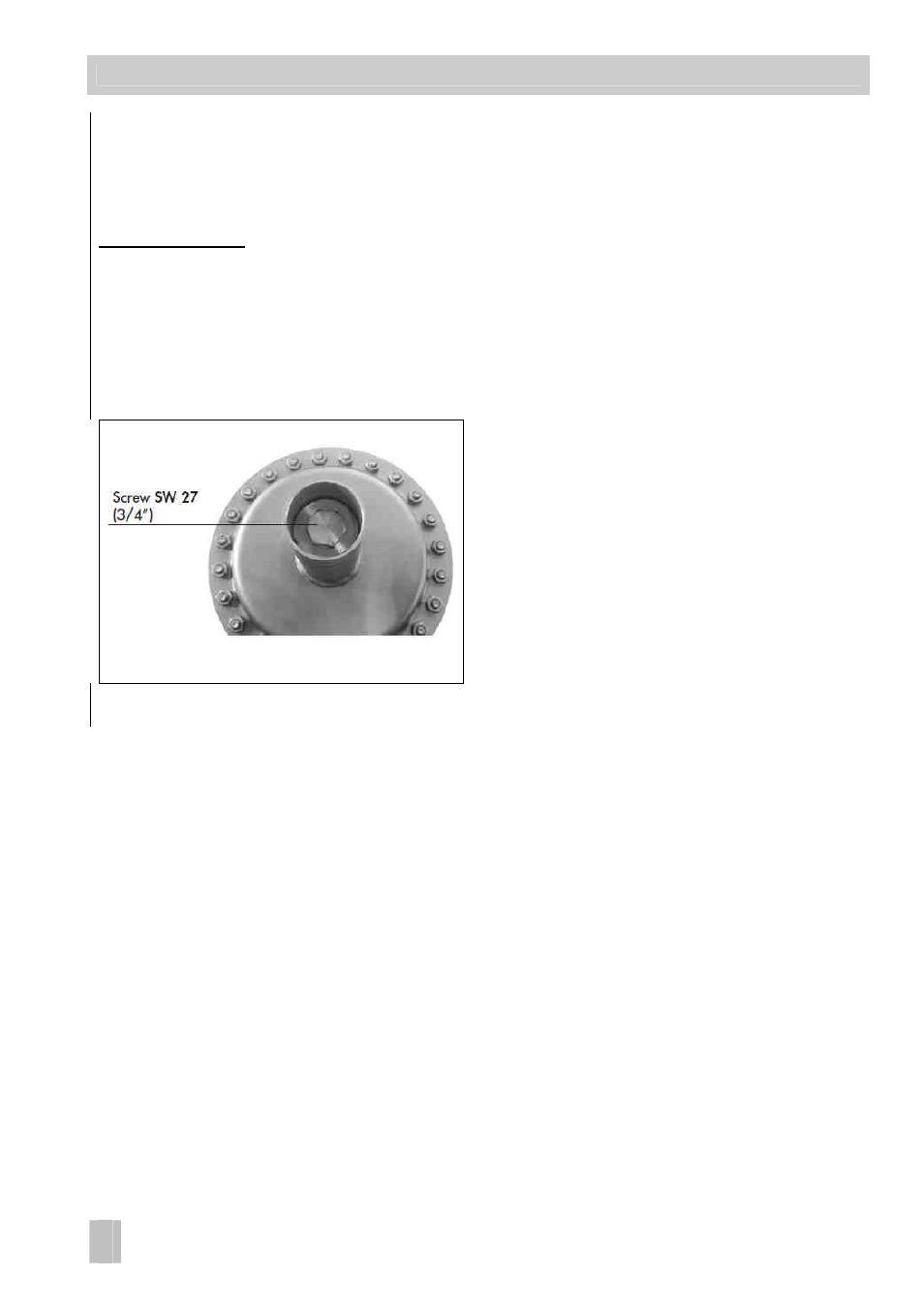

Рис .3 Установка заданного значения
(вид сверху)
Для контроля давлений на выходе
регулятора устанавливается манометр.
3.3
Пуск в эксплуатацию
Закройте сначала запорный вентиль
перед клапаном, а затем после него.
__________________________________
ВНИМАНИЕ
Допустимое
давление на привод не
должно превышаться при проведении
испытаний давления в установке
(см.технические характеристики в
разделе
8).
Максимально разрешенный перепад
давления для перепускных миллибар-
клапанов (с приводом 1200 см
2
) 10 бар.
Максимально допустимое давление на
привод не должно превышать 0,5 бар.
__________________________________
Для регулирования пара
Вывинтить пробку (19)
конденсационного сосуда и с помощью
прилагаемой воронки заполнить его
водой так, чтобы она поднялась до
края отверстия. Завинтить пробку и
крепко затянуть резьбу . Теперь
перепускной клапан готов к работе.
Медленно , чтобы предотвратить
гидроудар , открыть запорные вентили.
Для регулирования жидких сред
Медленно открывая запорные вентили,
ввести в действие перепускной клапан.
Для привода с эффективной
поверхностью 640 см 2 ослабить винт
сброса давления, пока не выйдет весь
воздух , затем винт снова крепко
затянуть .
8 ЕВ 2520 RU
