Монтаж

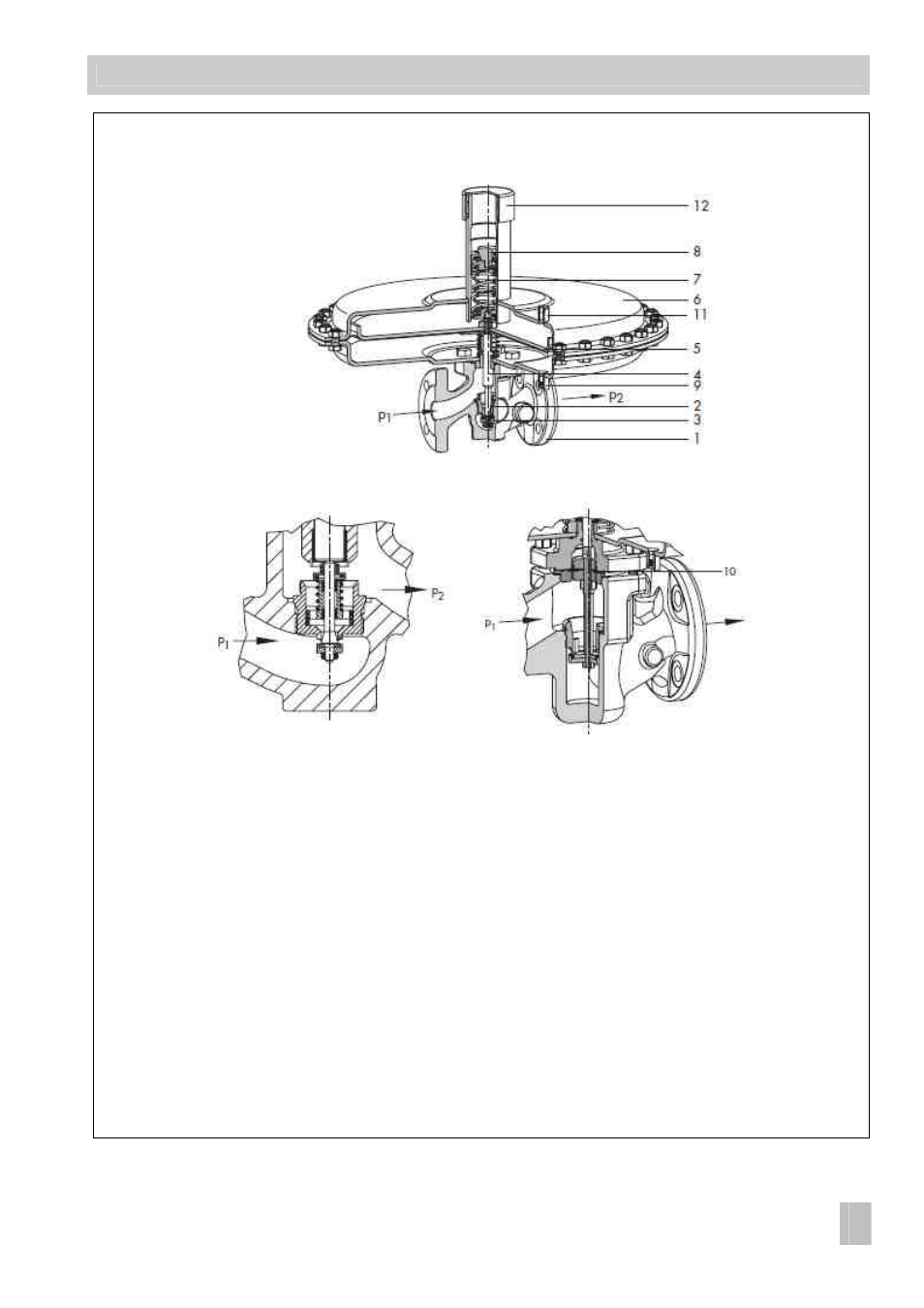

1 Корпус клапана 7 Пружина(ы)
2 Седло 8 Задатчик (установочный винт SW 27)
3 Плунжер 9 Присоединение импульсной трубки (G ¼” соединение для
4 Шток плунжера редуцированного давления Р2)
5 Тарелка мембраны с 10 Разгрузочная мембрана
рабочей мембраной 11
Сбросная заглушка или присоединение линии контроля протечки (специсполнение)
6 Корпус привода 12 Заглушка
Рис . 1 • Функциональная схема
ЕВ 2520 RU
5
Тип 2405 с компенсацией
давления (K
vs
6.3…32)
Тип 2405 без компенсации давления (K
vs
1.6…4) Поток открывает НЗ (FTO)
Тип 2405 без компенсации давления (K
vs
0.1…1)
Поток на закрывает НЗ (FTC)
