Инструкция по эксплуатации Samson 2405 Редукционный клапан
Страница 7
Принцип управления
1. Запорный вентиль
2. Манометр давления
3. Грязеуловитель
4. Импульсная трубка

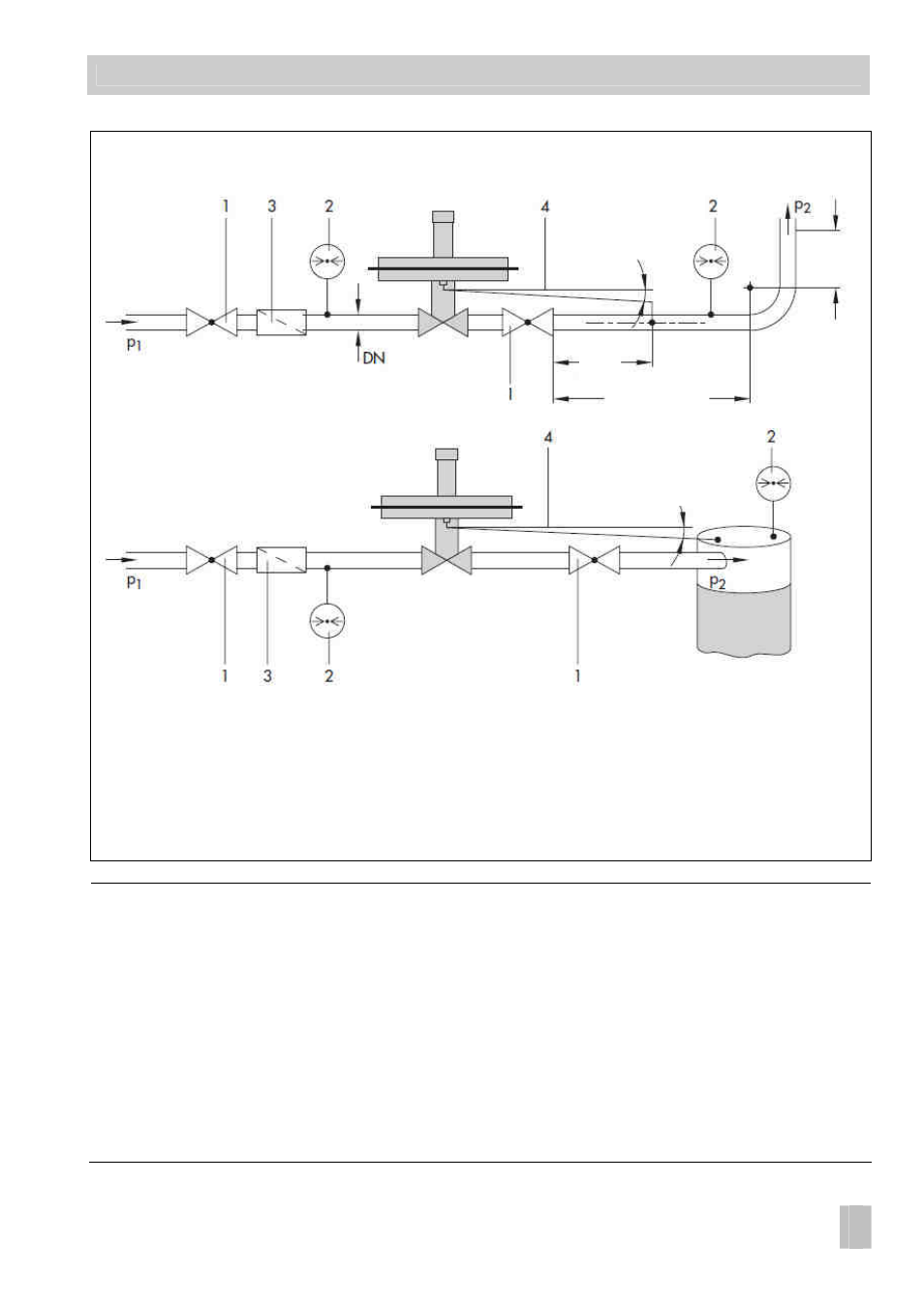

Рис
.2 Стандартный монтаж
ВАЖНО
При
тестировании давления в установке с уже смонтированным регулятором
условное
давление (на корпус) допускается (см.раздел 7). Однако, очень важно,
чтобы
максимально допустимое давление на рабочую мембрану не превышалось.
Если
это нельзя обеспечить, предпримите следующие шаги:
Открутите
импульсную трубку на приводе и перекройте ее.
Если
при запуске или во время работы вероятны скачки давления, используйте
регулятор
со встроенным ограничителем давления (специальное исполнение).
См
.раздел 7 для ограничений давления.
Все
детали установки должны быть соответствовать значению тестового
давления
.
ЕВ 2520 RU
7
Тип 2405
Тип 2405
≈ 10% уклон к точке
отбора давления
мин.
3
х Ду
мин.
6
х Ду
мин. 12 х Ду
≈ 10% уклон к точке
отбора давления
