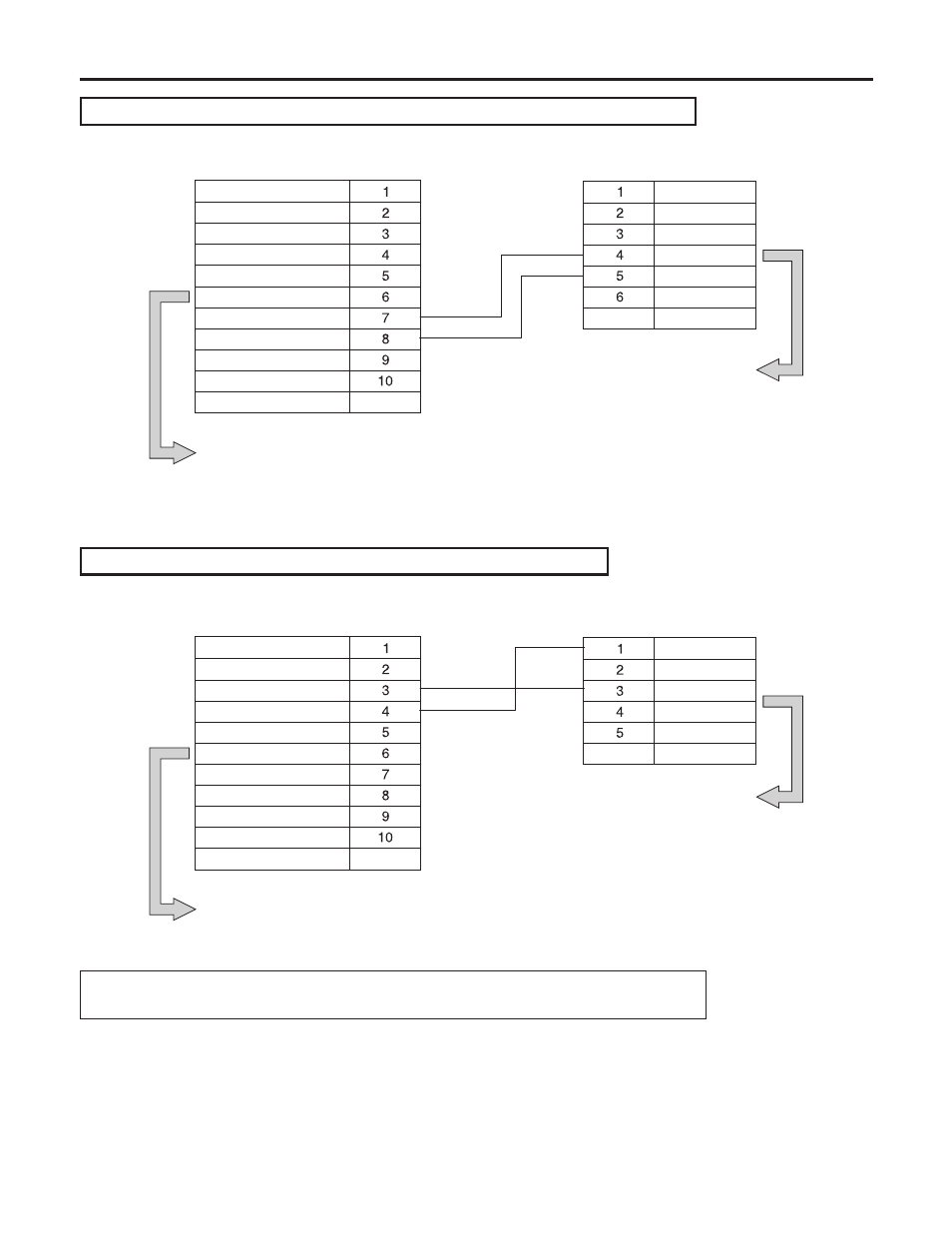

Технические характеристики кабеля
When connecting a Fujinon extender change unit
SHELL
CVCC (12 V)
CGND
EXT Return
EXT Signal
ND Return
ND Signal
CanonEXT ()
CanonEXT ()
GND
GND
Разъем: HR10A-10P-10P (73)
производства Hirose Electric
SHELL
Подключите этот разъем к разъему
ND/EXT наклонно-поворотной головки.
Подключите этот разъем
к разъему EXT на
объективе
При использовании объектива Canon с электромеханическим экстендером
Сведения о подключении экстендера к объективу содержатся в документации, которую
предоставляет производитель объектива.
Разъем: HR10A-7P-6S (73)
производства Hirose Electric
Разъем: HR10A-7P-5P (73)
производства Hirose Electric
SHELL
Разъем: HR10A-10P-10P (73)
производства Hirose Electric
CVCC (12 V)
CGND
EXT Return
EXT Signal
ND Return
ND Signal
CanonEXT ()
CanonEXT ()
GND
GND
SHELL
Подключите этот разъем к разъему
ND/EXT наклонно-поворотной головки.
Подключите этот разъем
к 5-контактному разъему
на плате управления
экстендера
