РУССКИЙ
Установка
 Сборка наклонно-поворотной головки
При сборке наклонно-поворотной головки используйте торцевой шестигранный ключ и отвертку (которые входят в
комплект поставки), тщательно затягивая винты при креплении устройства. После крепления наклонно-поворотной
головки проверьте отсутствие люфта системы.

Крепление подставки камеры
Прикрепите подставку камеры к поворотному плечу с помощью трех крепежных винтов (M522 мм с плоскими
шайбами и пружинными шайбами), которые входят в комплект поставки. Направление установки зависит от того,
с какой стороны монтируется подставка.

Крепление поворотного плеча
Прикрепите поворотное плечо к поворотной головке с помощью четырех крепежных винтов (M522 мм с плоскими
шайбами и пружинными шайбами), которые входят в комплект поставки. Направление установки зависит от того,
с какой стороны монтируется поворотное плечо.

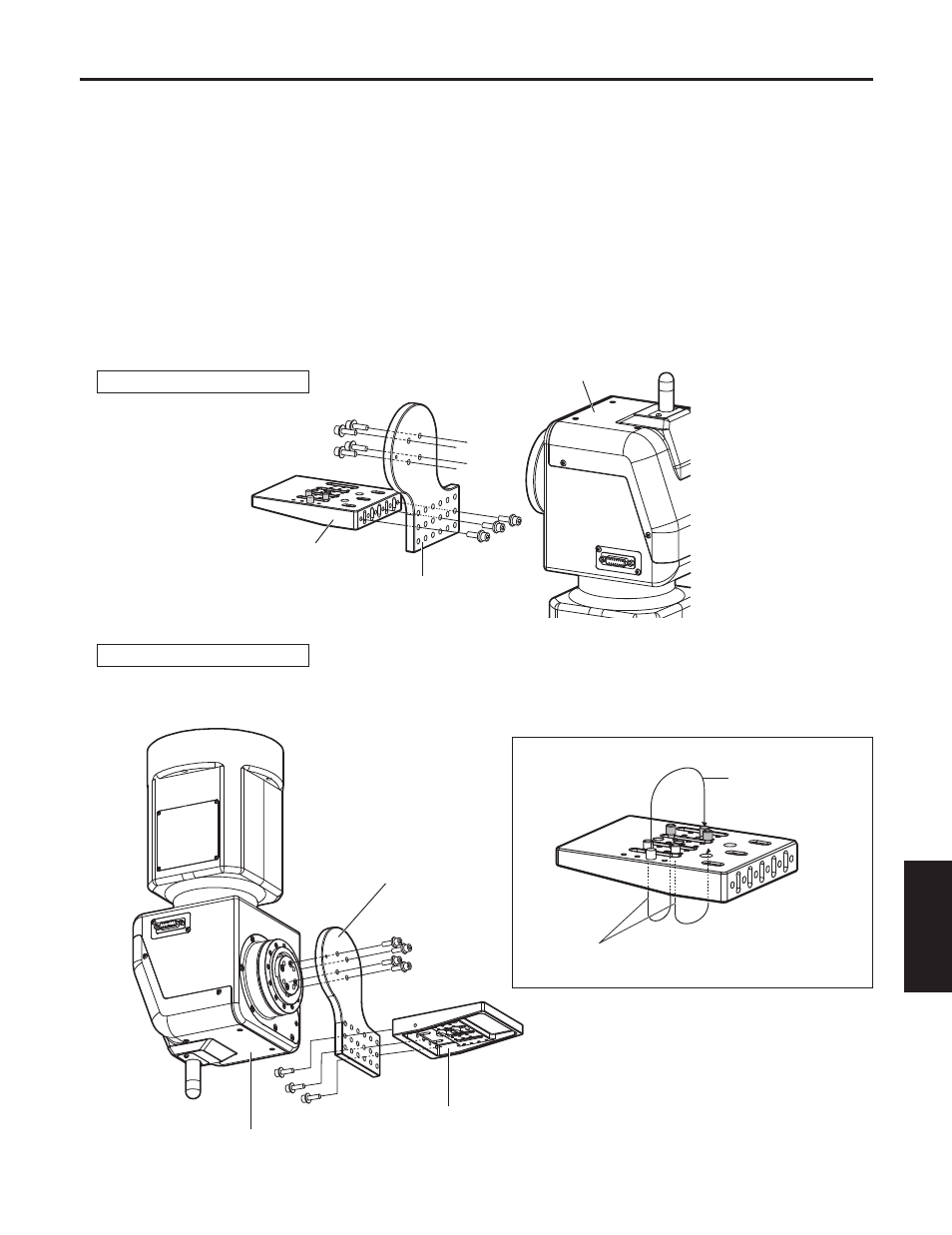

Для стендовой установки
Подставка для
крепления камеры
Поворотное плечо
Поворотная головка
Для установки на потолке
Поменяйте положение направляющего штыря и винта, как показано на рисунке справа внизу, и подсоедините
подставку для крепления камеры к поворотному плечу.
Поворотное плечо
Подставка для
крепления камеры
Поворотная головка
Подставка для крепления камеры
Поменяйте положение
направляющих
штырей.
Поменяйте положение
винтов крепления камеры.
