13. Установите скобу для укладки кабелей на заднюю панель устройства в следующем порядке (см. рис. 16):

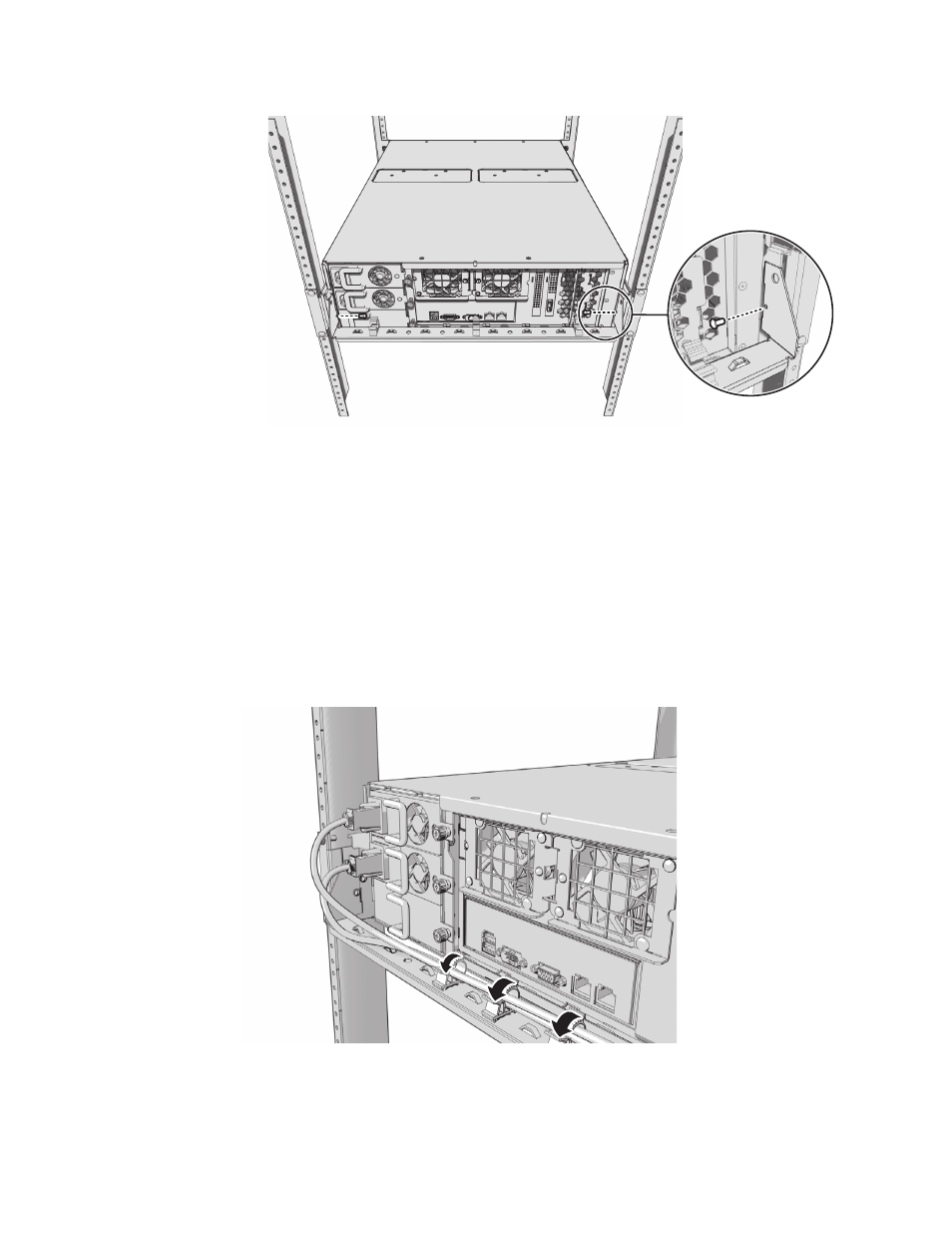

Рис. 16. Прикрепление скобы для укладки кабеля
a.
Установите скобу так, чтобы совместить отверстия под винты, предусмотренные на устройстве и в скобе.
b.
Вставьте два винта 6-32 x 0,75" с крестообразным шлицем и скругленной плоской головкой (прилагаются) в отверстия
под винты, находящиеся с обеих сторон устройства.
c.
Затяните два винта.
d.
Прикрепите три кабельных зажима (прилагаются) к скобе для укладки кабеля.
14. Проведите шнуры питания устройства NSM5200 вдоль скобы для укладки кабеля и закрепите их зажимами. Для связывания
всех шнуров также можно использовать кабельные стяжки (не прилагаются) (см. рис. 17).
Четыре дублированных вентилятора размещены в верхней средней части устройства. Если устройство потребуется
выдвигать для замены вентилятора, то необходимо соблюдать следующие требования:
•
Необходимо обеспечить достаточную длину всех кабелей, чтобы предотвратить их отсоединение.
•
Все кабели должны быть связаны в пучки и проведены по соответствующей скобе для укладки кабеля.
Рис. 17. Связывание шнуров питания
