6 комплект для установки в стойке – Инструкция по эксплуатации Pelco Endura NSM5200_Installation
Страница 14
14
C4626M-B-RU (11/09)

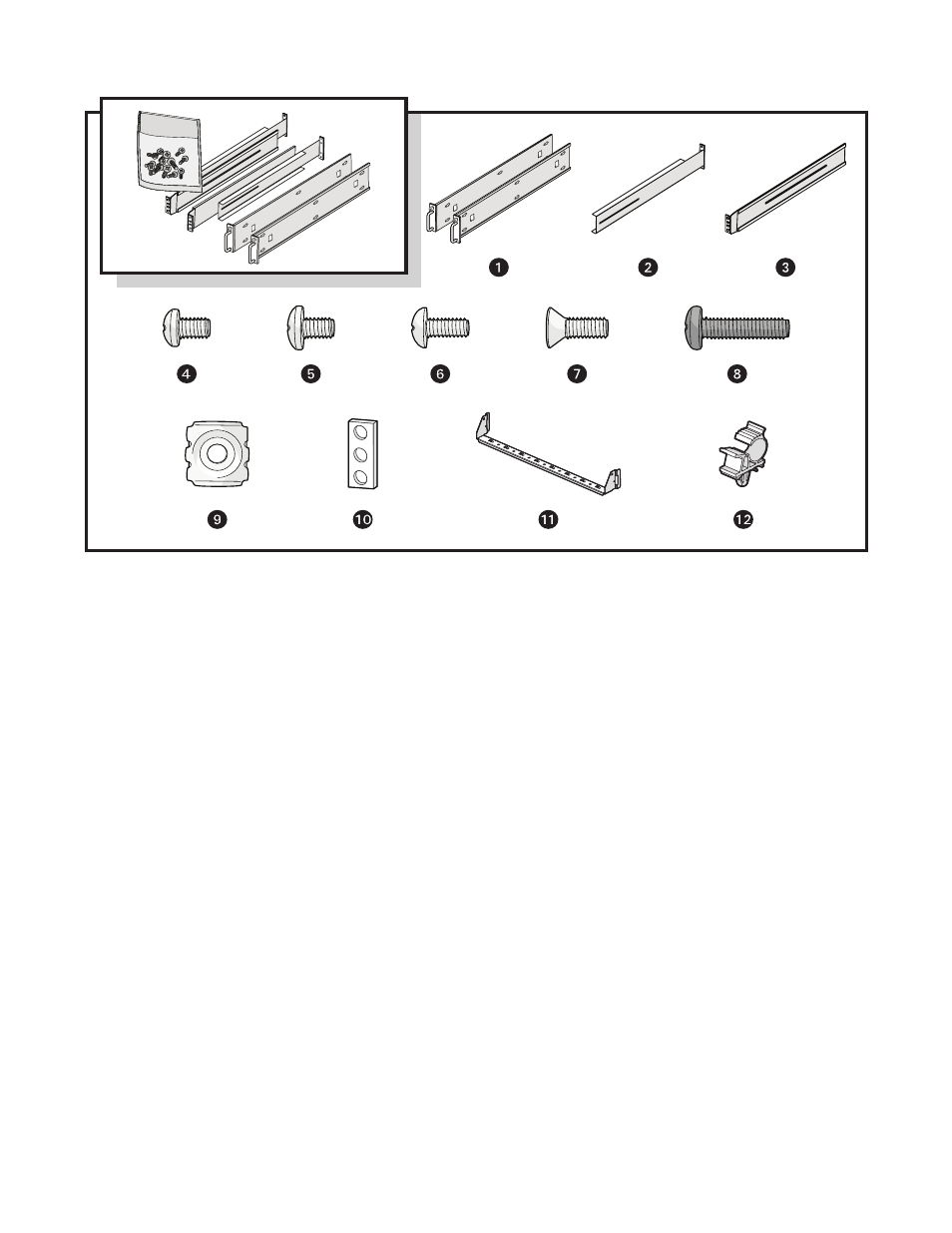

Рис. 6. Комплект для установки в стойке
ᕡ
Кронштейны для монтажа шасси, установлены
ᕧ
Винт 10-32 x 0,5", с крестообразным шлицем и
потайной головкой (8 шт.)
ᕢ
Задняя крепежная направляющая (2 шт.)
ᕨ
Винт 10-32 x 0,75", с крестообразным шлицем и
скругленной плоской головкой (4 шт.)
ᕣ
Передняя крепежная направляющая (2 шт.)
ᕩ
Квадратная закладная гайка, 10-32 (14 шт.)
ᕤ
Винт 6-32 x 0,25", с крестообразным шлицем и
скругленной плоской головкой (2 шт.)
ᕫᕾ
Проставка для направляющей стойки (2 шт.)
ᕥ
Винты 10-32 x 0,25", с крестообразным шлицем и
скругленной плоской головкой (12 шт.) (установлены)
ᕫᕵ
Скоба для прокладки кабелей (1 шт.)
ᕦ
Винт 8-32 x 0,375", с крестообразным шлицем и
скругленной плоской головкой (8 шт.)
ᕫᕶ
Зажим для прокладки кабелей (3 шт.)
