8. Прикрепите одну проставку для направляющей стойки к передней части аппаратной стойки (см. рис. 13):
a.
Поместите нижнее отверстие проставки над ушком передней крепежной направляющей.
b.
Вставьте в проставку два винта 10-32 x 0,5" с потайной головкой и крестообразным шлицем – один в верхнее отверстие и
второй в нижнее отверстие. Оставьте среднее отверстие свободным; оно потребуется для винта с рифленой головкой,
используемого для закрепления устройства NSM5200.
c.
Затяните два винта, чтобы закрепить проставку на стойке.

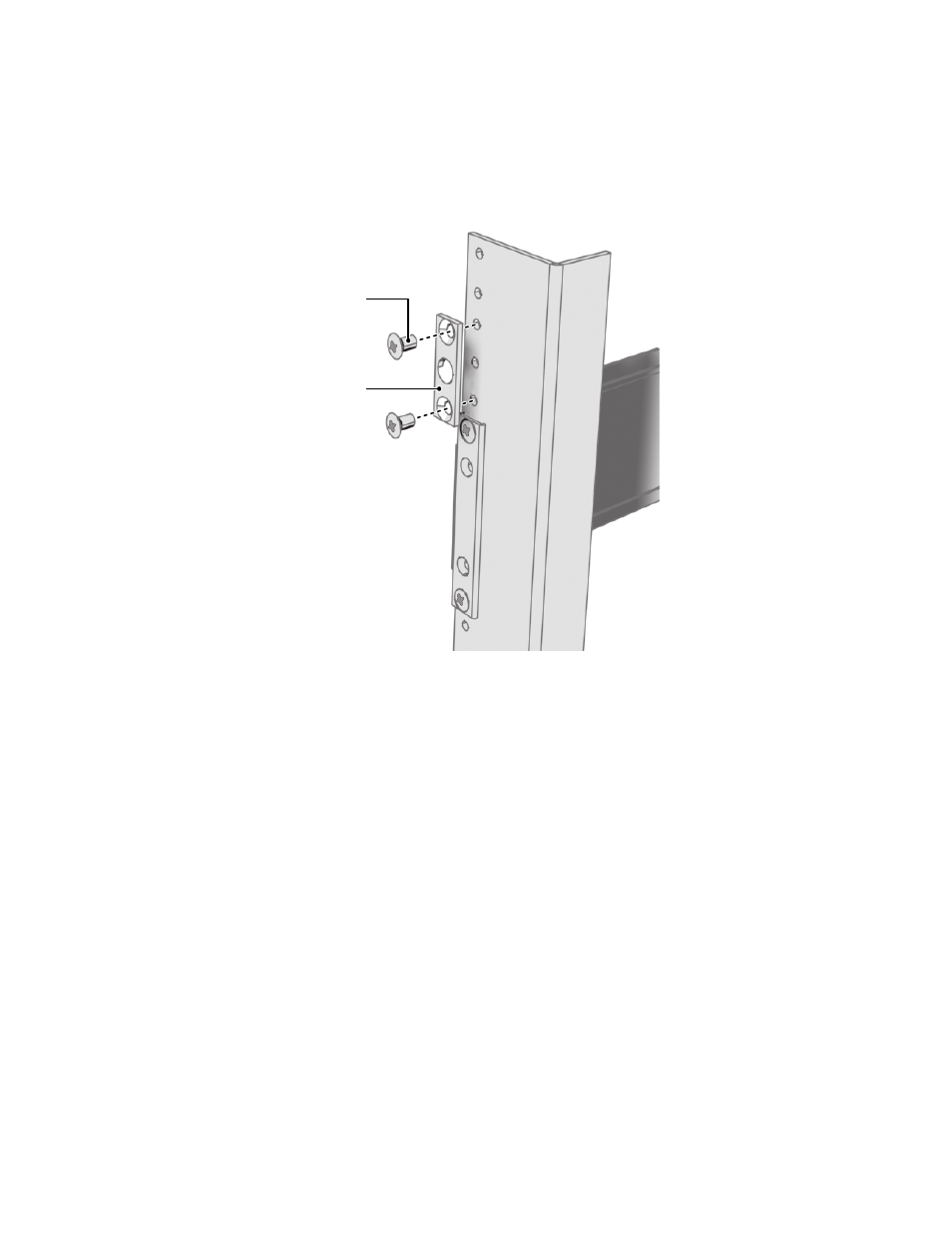

Рис. 13. Прикрепление проставок для направляющих стойки
9. Повторите шаг 8 для второй проставки.
10. Затяните винты 8-32 x 0,375" с крестообразным шлицем и полукруглой головкой, которые были прикреплены к передней и
задней крепежным направляющим во время выполнения шагов 3 и 4.
10-32 X 0,5
С КРЕСТООБРАЗНЫМ
ШЛИЦЕМ И
ПЛОСКОЙ
ГОЛОВКОЙ
ПРОСТАВКА
