16 C4626M-B-RU (11/09)
Установка
МОНТАЖ
Изделия NSM5200 могут устанавливаться на столе или в стандартной аппаратной стойке шириной 19" (48 см).
УСТАНОВКА НА СТОЛЕ
Установка изделия NSM5200 на стол производится в следующем порядке:
1. Убедитесь в наличии резиновых ножек, чтобы предотвратить повреждение поверхности. Если ножек нет,
прикрепите каждую резиновую ножку к нижней панели устройства (см. рис. 8). Используйте четыре прилагаемых
винта 8-32 x 0,375" со скругленной плоской головкой и крестообразным шлицем.
2. Опционально:Удалите два кронштейна шасси с боковых сторон изделия, если они были прикреплены. Удалите винты
10-32 x 0,25" со скругленной цилиндрической головкой и крестообразным шлицем (6 на кронштейн). Сохраните
кронштейны и винты для возможного использования в будущем.
3. Разместите устройство так, чтобы обеспечить зазор для кабеля и шнура питания позади него.

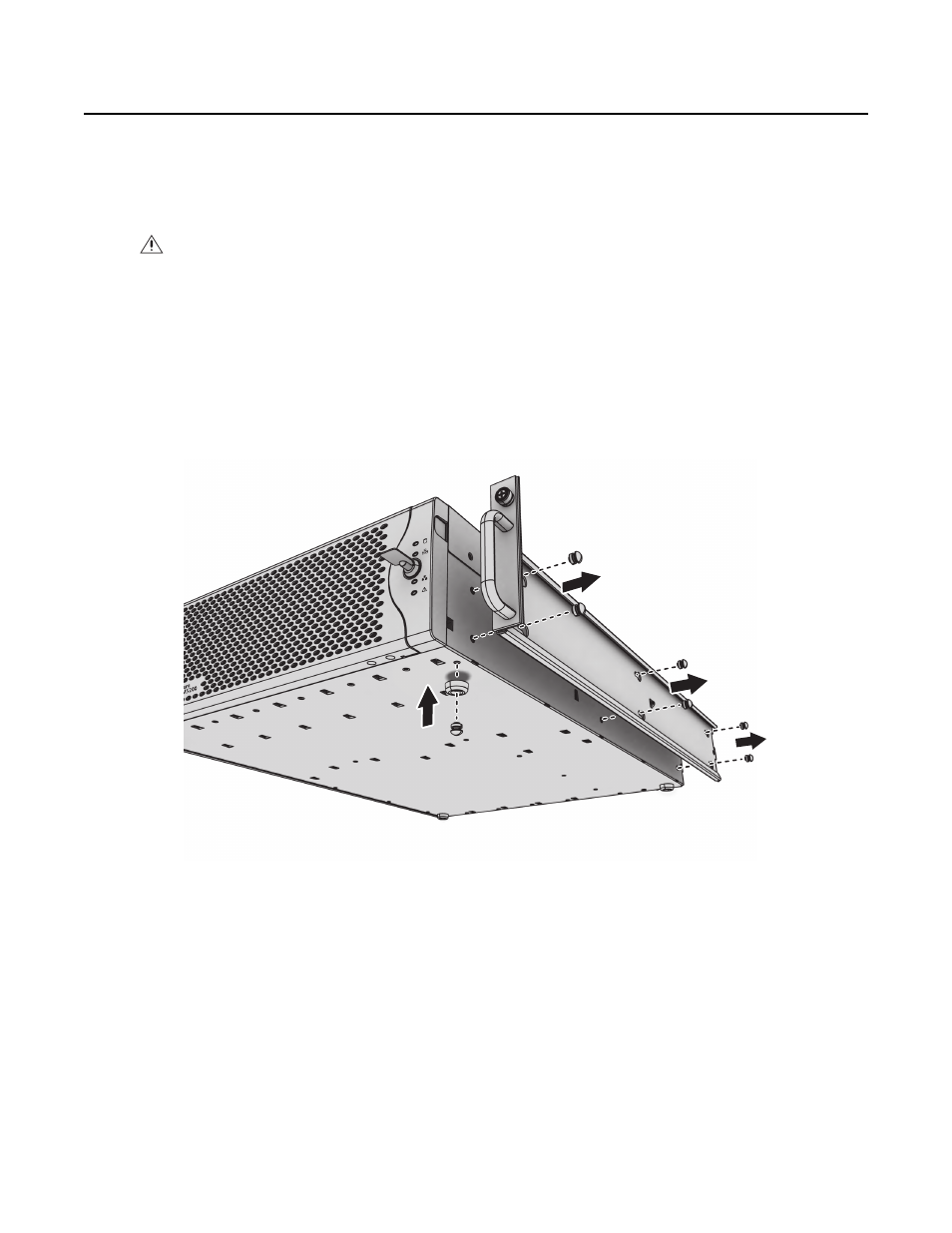

Рис. 8. Установка резиновых ножек и удаление кронштейнов
МОНТАЖ В СТОЙКЕ
NSM5200 занимает три юнита по высоте стойки (5,25", или 13,3 см). Крепеж, требуемый для закрепления изделия NSM5200 в
стойке, входит в комплект поставки.
Стойка должна отвечать следующим требованиям:
•
Стандарт на стойку: Стойка шириной 19" (48 см) по стандарту EIA-310-D (требуется задняя колонна)
• Глубина колонны стойки: 24–30" (61–76 см)
• Крепежные отверстия в колонне: резьбовые отверстия 10-32 UNF-2B или квадратные отверстия в передней и задней
колоннах
• Сборные двери (опционально): Передние двери должны отстоять от устройства, как минимум, на 2" (5,1 см);
это расстояние измеряется между рамкой устройства NSM5200 и внутренней поверхностью двери. Задние двери могут
использоваться только на колоннах стойки глубиной более 26" (66,0 см).
ПРЕДУПРЕЖДЕНИЕ: Не устанавливайте устройство NSM5200 на бок, так как в этом положении оно может упасть, что
приведет к повреждению аппаратуры или физической травме.
УДАЛИТЬ
КРОНШТЕЙНЫ
И ВИНТЫ
