C1323M-RU (5/12) 15
МОНТАЖ ДОПОЛНИТЕЛЬНОЙ ПЛАТЫ ТРАНСЛЯТОРОВ СЕРИИ TXB
Платы транслятора протоколов Pelco серии TXB позволяют контроллерам производства других компаний связываться с
данным устройством.
Для установки платы серии TXB снимите левую крышку блока панорамирования/наклона. После снятия крышки завершите
монтаж в соответствии с руководством, входящим в комплект поставки платы трансляторов.
СНЯТИЕ КРЫШКИ БЛОКА ПАНОРАМИРОВАНИЯ/ НАКЛОНА
1. Отвинтите винт с шестигранным гнездом под ключ, расположенный на левой крышке блока панорамирования/наклона.
2. Снимите крышку и отложите ее в сторону.

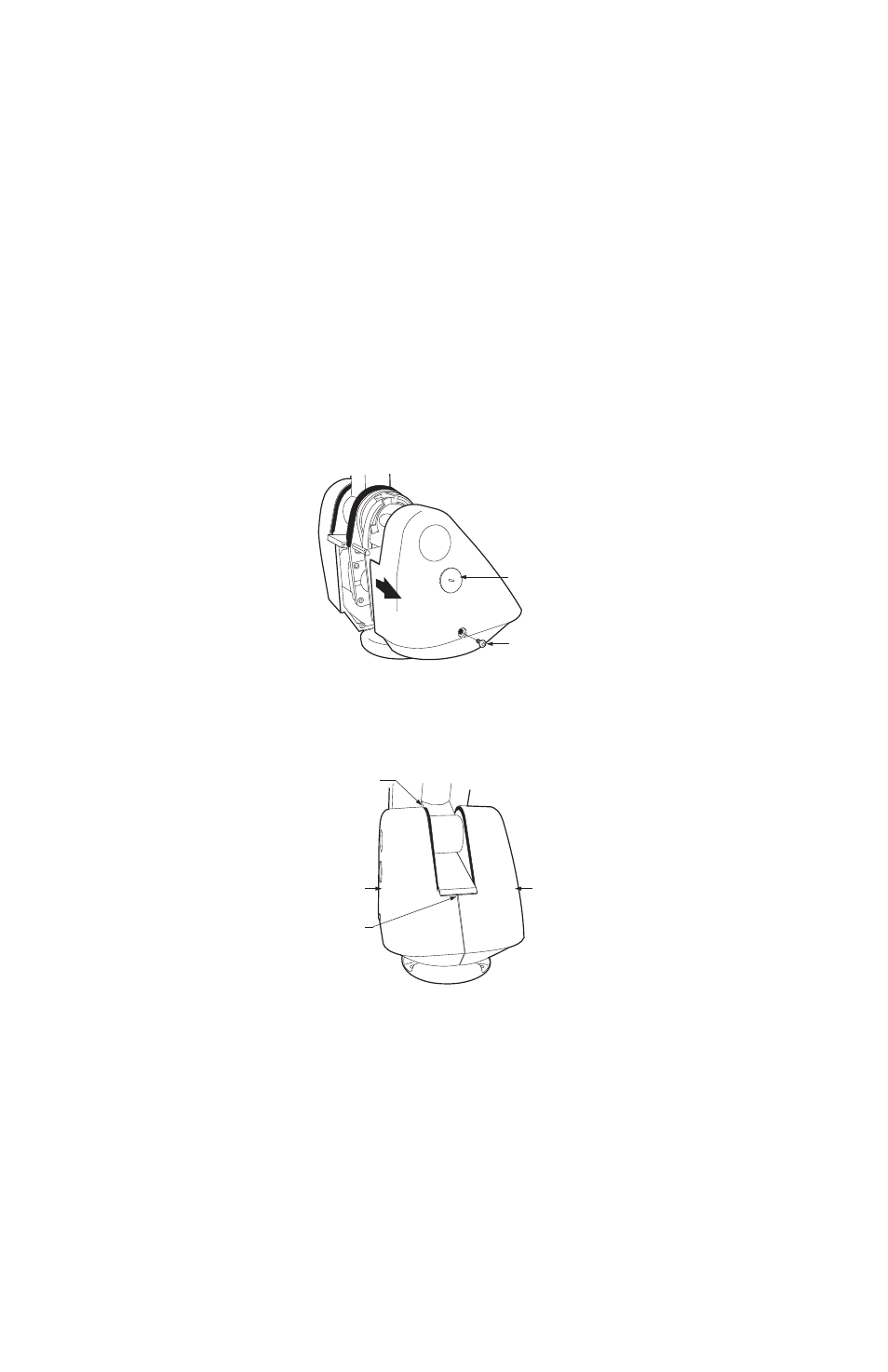

Рис. 7. Удаление крышки блока панорамирования/наклона
УСТАНОВКА КРЫШКИ БЛОКА ПАНОРАМИРОВАНИЯ/ НАКЛОНА
Крышка панорамирования/наклона должна быть правильно установлена и герметично уплотнена (по всему периметру) в
установленном положении.
Рис. 8. Требуемая установка крышки блока панорамирования/наклона
ВИНТ С
ШЕСТИГРАННЫМ
ГНЕЗДОМ ПОД
КЛЮЧ
РАЗЪЕМ
ЭТА СТОРОНА
УСТАНОВЛЕНА
НЕПРАВИЛЬНО
ЭТА СТОРОНА
УСТАНОВЛЕНА
ПРАВИЛЬНО
НЕ ГЕРМЕТИЗИРУЕТСЯ
ЗАЗОР
