Инструкция по эксплуатации Pelco Esprit SE_series_ES41P
Страница 14
14
C1323M-RU (5/12)
9. Вставьте штекер системного соединителя Esprit, расположенный в нижней части блока панорамирования/наклона,
в розетку системного соединителя Esprit, расположенную на трансформаторном модуле. Установите блок
панорамирования/наклона так, чтобы маркированный на нем серийный номер совместился с меткой для ориентации,
помещенной на основании устройства, а затем прикрепите этот блок к основанию тремя гайками 1/4-20 с шайбами
(прилагаются).

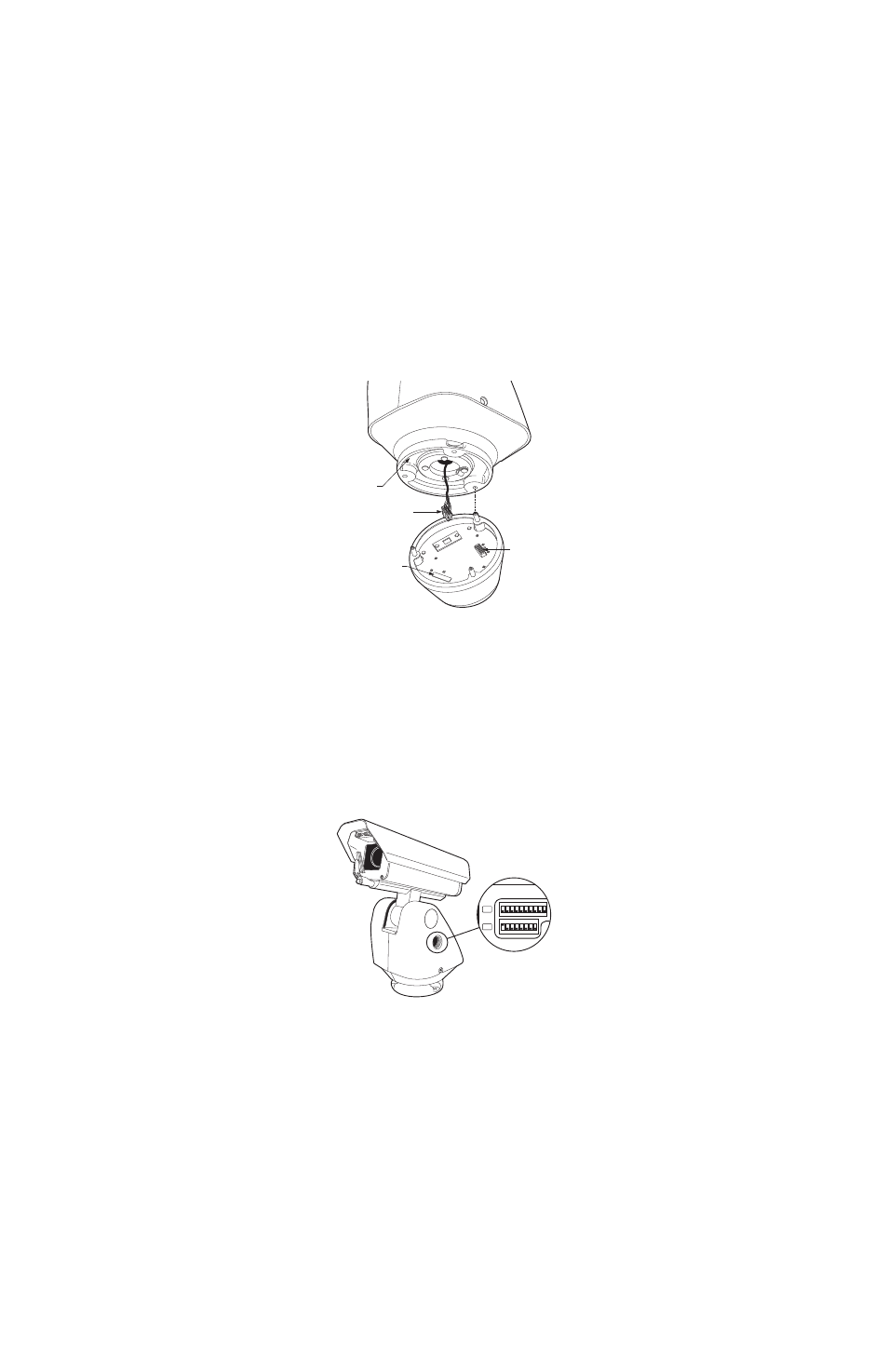

Рис. 5. Прикрепление блока панорамирования/наклона к основанию
10. Выставьте адрес приемника и системную скорость в бодах путем настройки микропереключателей DIP SW1 и SW2.
ПРИМЕЧАНИЕ: настройки переключателей не оказывают никакого влияния на управляющие сигналы Coaxitron.
Устройство будет обнаруживать и автоматически выбирать ввод управляющих сигналов Coaxitron, как в стандартном,
так и в расширенном режиме.
Настройка микропереключателей DIP производится в следующем порядке:
a.
Извлеките штекер из левой крышки блока панорамирования/наклона. Снятие крышки блока
панорамирования/наклона не требуется.
b.
Выставьте скорость в бодах (SW1) и адрес приемника (SW2). Настройки переключателей см. на этикетках,
расположенных на внутренней стороне крышки корпуса или в Таблица D, на стр. 71 и Таблица. E в Приложение A
на стр. 70.
c.
Вставьте штекер на место.
Рис. 6. Микропереключатели DIP
11. Инструкции по эксплуатации устройства см. в пунктах Функционирование на стр. 17 и Дерево меню на стр. 21.
НОМЕР
ДЕТАЛИ
ШТЕКЕРНЫЙ
СИСТЕМНЫЙ
СОЕДИНИТЕЛЬ
МЕТКА ДЛЯ
ВЫРАВНИВАНИЯ
ГНЕЗДОВОЙ
СИСТЕМНЫЙ
СОЕДИНИТЕЛЬ
SW1
SW2
O N
1
2
3
4
5
6
7
8
9 10
O N
1
2
3
4
5
6
7
8
