12 C1323M-RU (5/12)
b. Прикрепите основание устройства к креплению с помощью трех винтов с шайбами.

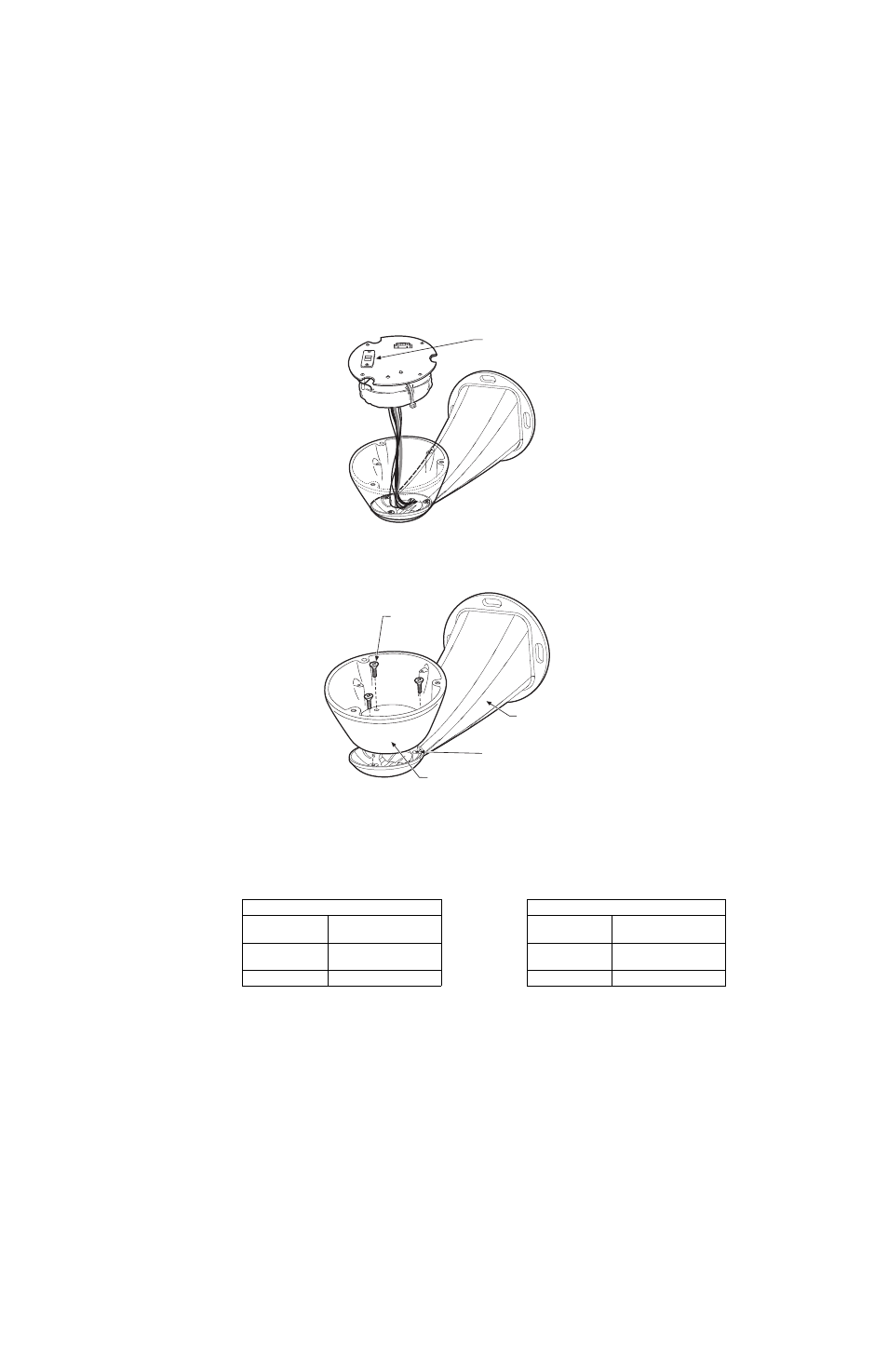

Рис. 2. Присоединение основания к креплению
4. Проведите провода и кабели через центр крепления Esprit. Вновь установите трансформаторный модуль в основание.
Трансформаторный модуль может быть установлен в основании крепления только в одной ориентации.
Рис. 3. Повторная установка трансформаторного модуля
5. Только для моделей с питанием от сети ~120/230 В: выставьте переключатель напряжения 120/230 В на
трансформаторе на соответствующее напряжение.
6. Подсоедините провода и кабели.
a. Подключите питание. Используйте два прилагаемых соединительных зажима для подключения проводов фазы
переменного тока и нейтрали.
b. Подсоедините коаксиальный видеокабель к байонетному соединителю (BNC).
120/230 В переменного тока 24 В переменного тока
Черный провод Ввод 
(фаза переменного тока)
Белый провод Ввод 
(фаза переменного тока)
Белый провод Нейтраль линии
переменного тока Белый провод Нейтраль линии
переменного тока
Зеленый провод Заземление Зеленый провод Заземление
СЕЛЕКТОР
НАПРЯЖЕНИЯ
120/230 В
КРЕПЛЕНИЕ
МОНТАЖНЫЕ
ОТВЕРСТИЯ
ОСНОВАНИЕ
КРЕПЕЖНЫЕ
ВИНТЫ
