C1323M-RU (5/12)
11
Установка
1. При установке устройства Esprit SE серии ES40/ES41 или ES40P/ES41P оставьте достаточный зазор между верхней
поверхностью устройства и объектами, находящимися над ним. Это позволит избежать столкновения с этими
объектами, когда кожух будет повернут вверх на максимальный угол 36°.
2. Снимите трансформаторный модуль с основания устройства, отпустив четыре винта с шестигранным гнездом под
ключ и приподняв модуль.

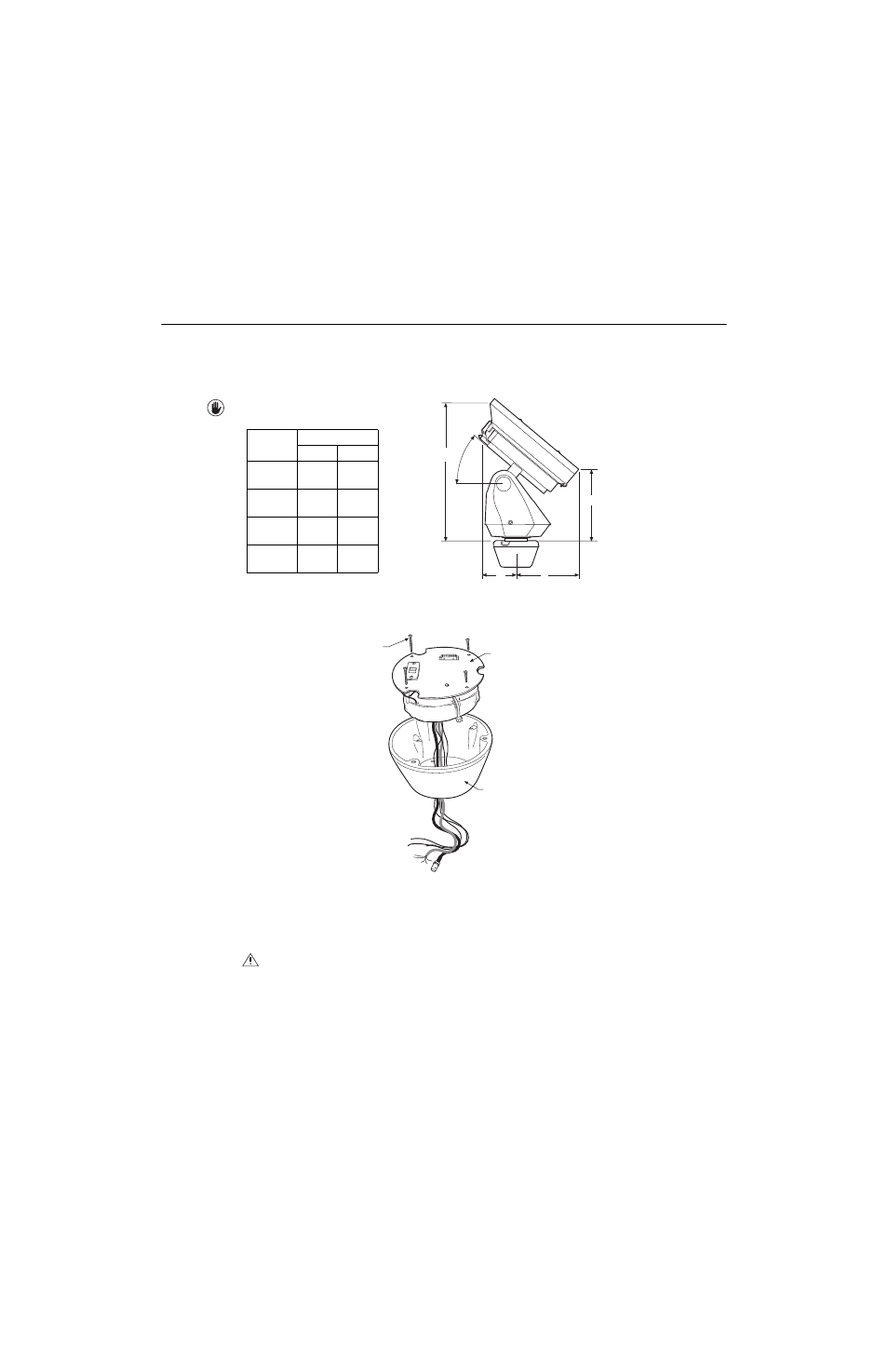

Рис. 1. Снятие трансформаторного модуля
3. Прикрепите основание устройства к креплению для системы Esprit (EWM или EPP):
a.
Нанесите на поверхность каждого из трех монтажных отверстий и каждого винта 10/32 х 1/2" с потайной головкой
(прилагаются) по одной капле состава для герметизации резьбы марки Loctite
®
.
ПРЕДУПРЕЖДЕНИЕ: нанесение состава для герметизации резьбы марки Loctite является важным шагом в
процессе установки. Невыполнение требования о нанесении герметика Loctite на поверхность монтажных
отверстий может увеличить риск повреждения модуля.
A
36,0
B
C
D
В СКОБКАХ УКАЗАНЫ РАЗМЕРЫ В ДЮЙМАХ;
ВСЕ ОСТАЛЬНЫЕ РАЗМЕРЫ - В САНТИМЕТРАХ.
Позиция
Модель
ES40
ES41
A
42,5
(16,6)
42,9
(16,9)
B
23,9
(9,4)
24,6
(9,7)
С
18,1
(7,1)
19,2
(7,6)
D
10,7
(4,2)
11,7
(4,6)
ОСНОВАНИЕ
ОСЛАБЬТЕ ВИНТЫ C
ШЕСТИГРАННЫМ
ГНЕЗДОМ ПОД КЛЮЧ
ТРАНСФОРМАТОРНЫЙ
МОДУЛЬ
