18
C2267M-RU (11/12)
ПРОВОДКА
КАБЕЛИ КАТЕГОРИИ CAT5 ДЛЯ ПИТАНИЯ ЧЕРЕЗ ETHERNET
Подключите кабель категории CAT5 (не входит в комплект поставки) к сетевому порту RJ-45. Этот 8-контактный порт обеспечивает
передачу видеосигнала и питание по сети Ethernet для камеры. Функция питания по сети Ethernet – PoE (стандарт IEEE 802.3af) –
предусматривает подачу питания по тому же кабелю, по которому передаются сетевые данные, что устраняет необходимость в
отдельном источнике питания. Это упрощает установку и эксплуатацию камеры без влияния на работу компьютерной сети.
ПРИМЕЧАНИЯ:
•
Камера автоматически определяет тип кабеля (перекрестный или прямой) и настраивается на работу с этим кабелем.
•
Питание через Ethernet можно использовать только в том случае, если в данной системе не используются нагреватель
и вентилятор. Допустимый диапазон температуры эксплуатации без нагревателя и вентилятора: 0° – 50°C (32° – 122°F) для
потолочных моделей и –4° – 45°C (25° – 113°F) для подвесных моделей.
Назначение контактов указано на Рис. 12.

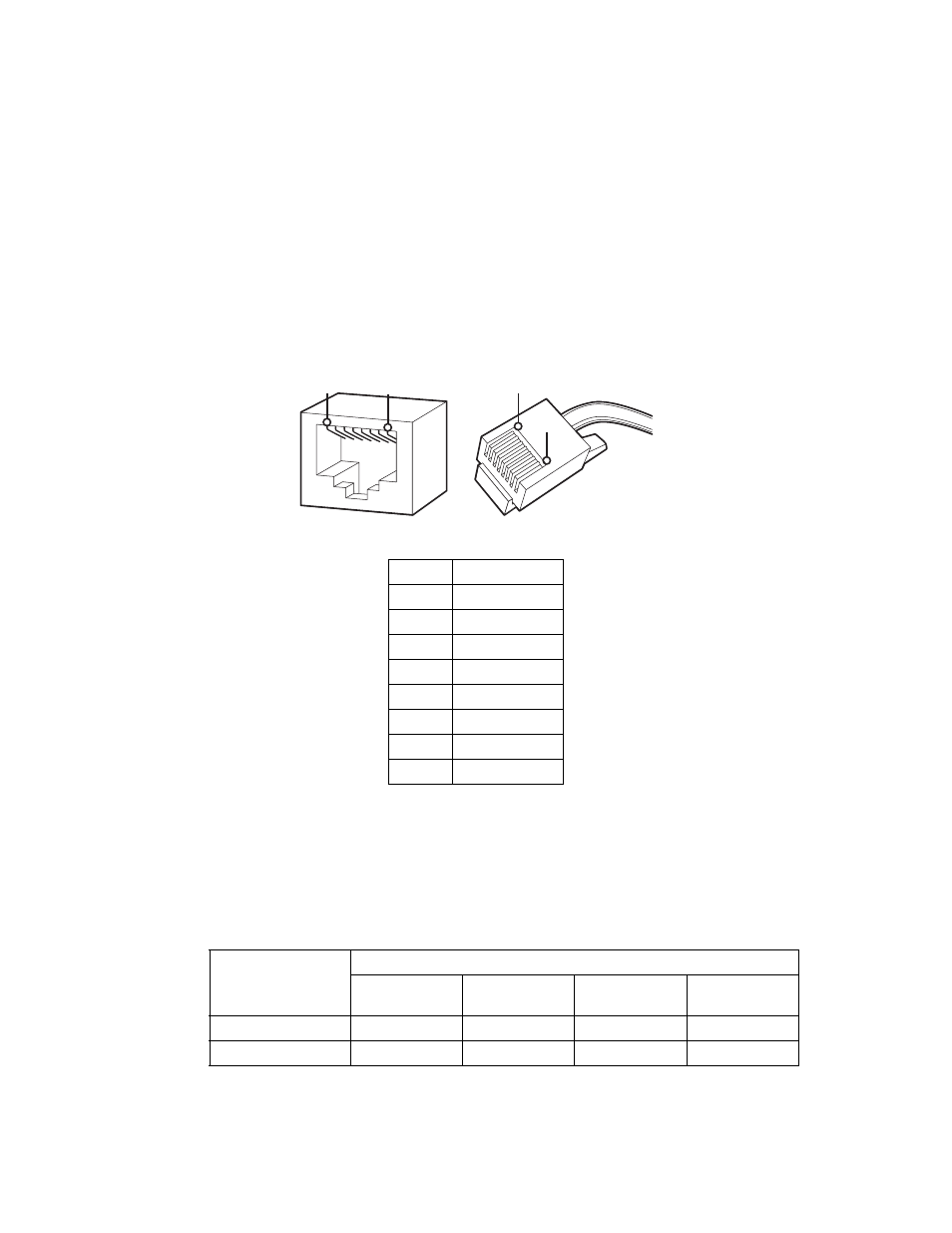

Рис. 12. Описание контактов кабеля категории 5
24 В ПЕРЕМЕННОГО ТОКА
Для работы нагревателя и вентилятора внутри купола требуется напряжение 24 В переменного тока. Потребляемая мощность
нагревателя и вентилятора составляет 72 ВА. Следует использовать трансформатор на 24 В переменного тока мощностью не менее
100 ВА на каждую купольную систему.
ПРИМЕЧАНИЕ. Если в камерах используется питание от источника 24 В переменного тока и несколько камер подключаются к одному
трансформатору, то одну сторону трансформатора следует соединить с красным проводом (24 В пер. тока +), а другую сторону
трансформатора – с черным проводом (24 В пер. тока –). Несоблюдение требования об идентичном подключении всех модулей может
привести к появлению помех в видеосигнале в некоторых вариантах установки.
Табл. A. Назначение контактов кабеля Cat5
Контакт
Функция
1
TX+ (передача)
2
TX– (передача)
3
RX+ (прием)
4
PoE 1-2
5
PoE 1-2
6
RX– (прием)
7
PoE 3-4
8
PoE 3-4
Табл. B. Допустимая длина проводов при напряжении 24 В переменного тока
Перем./пост. ток ВА
(всего)/ Вт (всего)
Калибр провода
20 AWG
(0,5 мм
2
)
18 AWG
(1,0 мм
2
)
16 AWG
(1,5 мм
2
)
14 AWG
(2,5 мм
2
)
23 ВА/15 Вт
38 м (123 фут.)
60 м (196 фут.)
95 м (311 фут.)
151 м (495 фут.)
75 ВА/65 Вт
12 м (39 фут.)
19 м (62 фут.)
30 м (98 фут.)
48 м (156 фут.)
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
8
8
1
1
