16
C2267M-RU (11/12)
ПОДВЕСНЫЕ МОДЕЛИ
1. Установите подвесное крепление (не входит в комплект поставки). См. инструкцию, прилагаемую к креплению.
2. Введите проводку в монтажную коробку.
3. Привинтите монтажную коробку к подвесному креплению. При наружной установке нанесите резьбовой герметик (прилагается) на
резьбу монтажной коробки.
ПРИМЕЧАНИЕ. Применение резьбового герметика обязательно для подвесных креплений как стандартного исполнения, так
и исполнения с защитой от внешних воздействий. Нарушение этого требования может привести к невозможности отвинчивания
изделий в будущем.
4. Подключите провода питания. Для дополнительной информации см. Рис. 8 и Проводка на стр. 18.

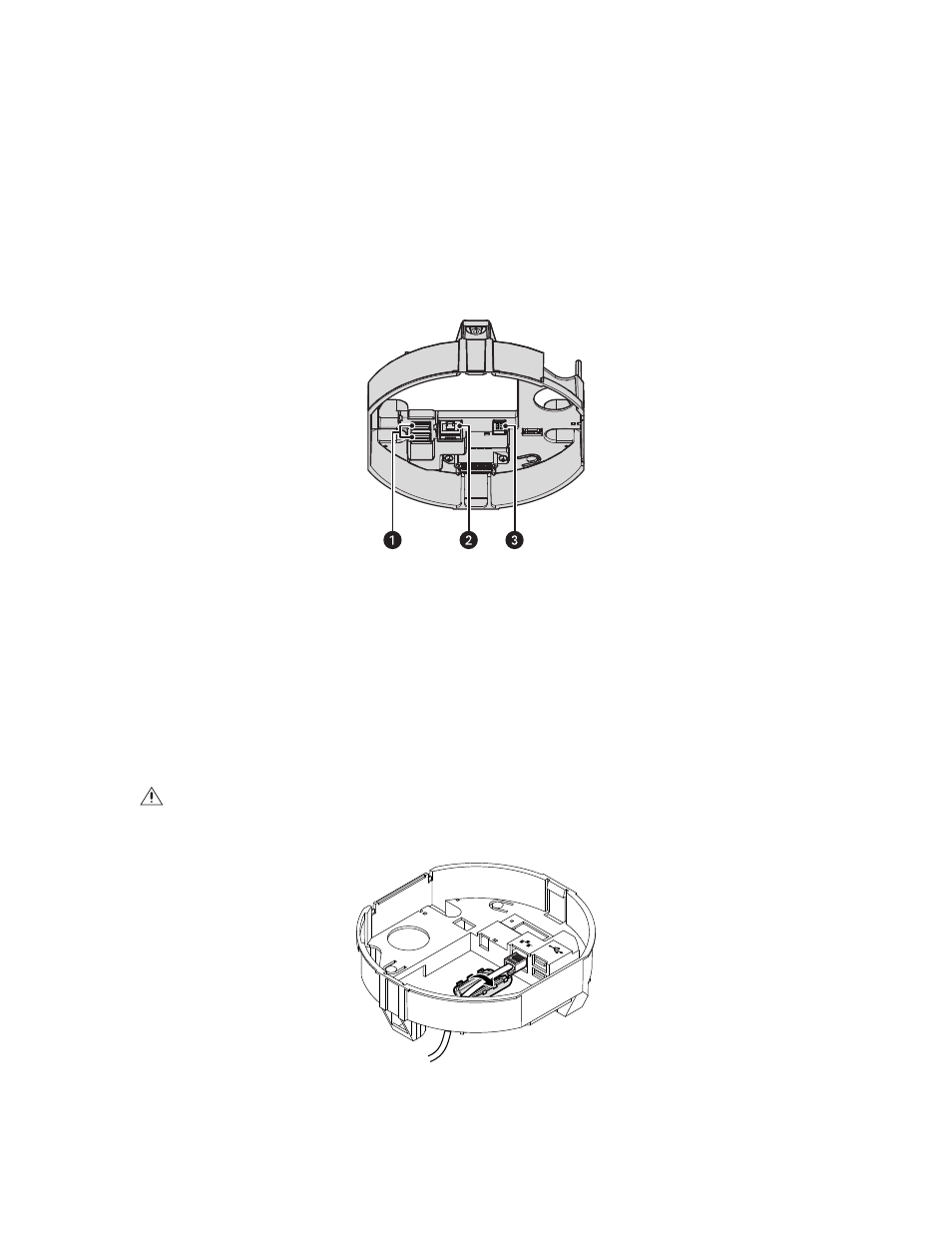

Рис. 8. Подключение проводов питания: подвесные модели
5. FCC (Федеральная комиссия по связи), установки класса А: Закрепите феррит (прилагается) на сетевом кабеле. Феррит следует
надеть на кабель как можно ближе к сетевому порту RJ-45 камеры.
Рис. 9. Установка феррита: подвесные модели
ᕡ
Вспомогательные порты: предназначены для соединения с совместимыми принадлежностями систем Pelco.
ᕢ
Сетевой порт RJ-45: Служит для подключения камеры к IР-сети. Также обеспечивает подачу питания на камеру по
компьютерной сети с использованием функции РоЕ (питание через Ethernet). Питание через Ethernet можно использовать
только в том случае, если в данной системе не используются нагреватель и вентилятор.
ᕣ
24 В переменного тока: Обеспечивает питание нагревателя и вентилятора; напряжение 24 В переменного тока требуется
для работы нагревателя и вентилятора. Также подает питание на камеру, если питание через Ethernet отсутствует.
ПРЕДУПРЕЖДЕНИЕ. Феррит необходимо установить для того, чтобы камера отвечала требованиям, предъявляемым
к устройствам класса А по правилам FСС. Невыполнение требования о надлежащей установке феррита может привести
к возникновению помех для радиосвязи.
24V~
