C2267M-RU (11/12)
11
Краткие сведения о продукции

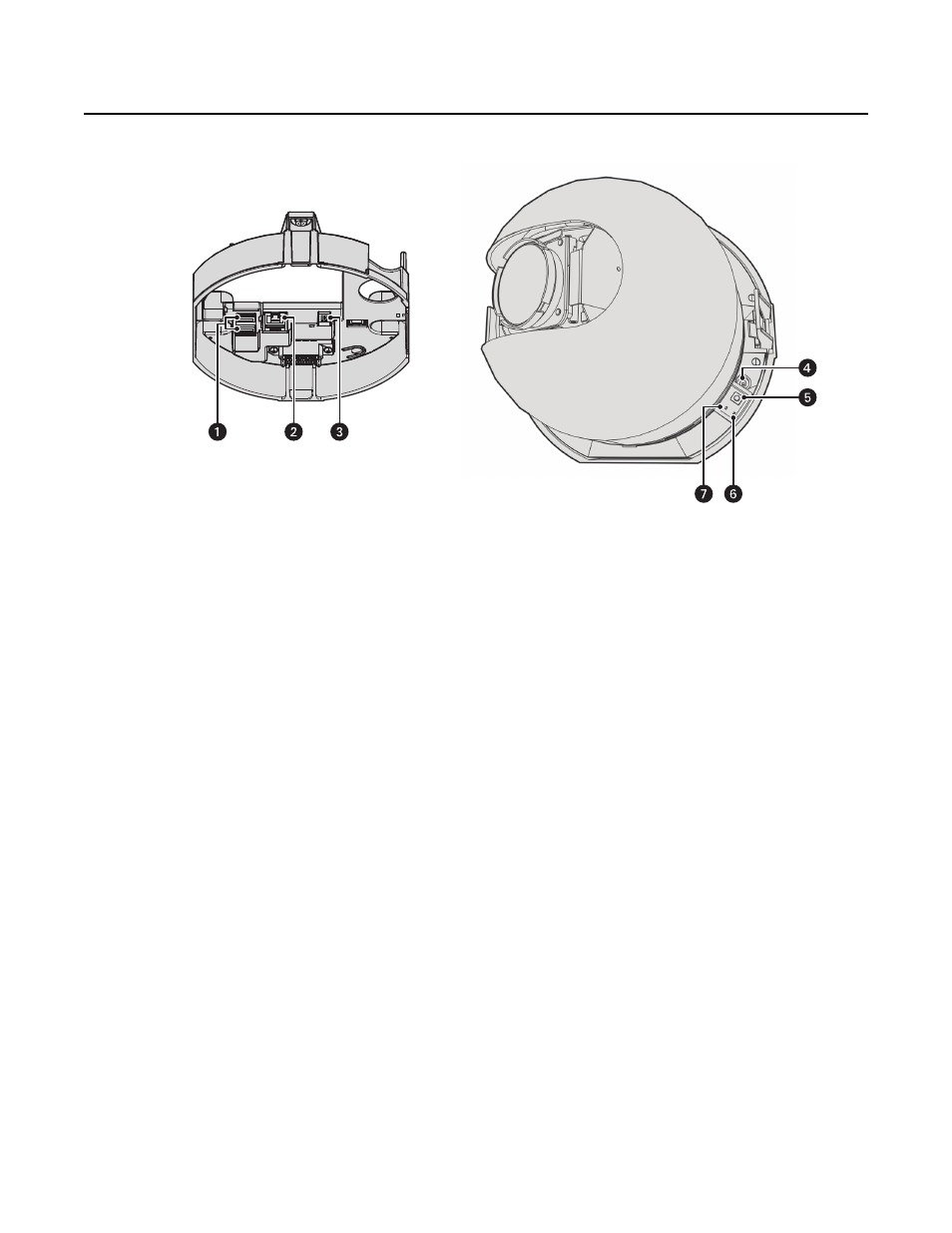

Рис. 1. Подключение и функции
ᕡ
Вспомогательные порты: предназначены для соединения с совместимыми принадлежностями систем Pelco.
ᕢ
Сетевой порт RJ-45: Служит для подключения камеры к IР-сети. Также обеспечивает подачу питания на камеру по
компьютерной сети с использованием функции РоЕ (питание через Ethernet). Питание через Ethernet можно использовать только
в том случае, если в данной системе не используются нагреватель и вентилятор.
ᕣ
24 В переменного тока: Обеспечивает питание нагревателя и вентилятора; напряжение 24 В переменного тока требуется для
работы нагревателя и вентилятора. Также подает питание на камеру, если питание через Ethernet отсутствует.
ᕤ
Светодиод питания: Мигает зеленым цветом в течение цикла настройки конфигурации; затем светится зеленым цветом без
мигания после завершения этого цикла. Этот светодиод может быть выключен. Если этот светодиод светится красным цветом
(немигающим или мигающим), обратитесь за помощью в службу сопровождения продукции компании Pelco по
тел.: 1-800-289-9100 (США и Канада) или +1-559-292-1981 (для звонков из других стран).
ᕥ
Кнопка сброса: Перезагрузка камеры или восстановление ее заводской настройки по умолчанию. Эта кнопка утоплена. Для
перезагрузки камеры следует с помощью небольшого инструмента, такого как скрепка для бумаг, однократно нажать и отпустить
эту кнопку. Для восстановления заводской настройки следует нажать и удерживать кнопку сброса в течение 10 секунд.
ᕦ
Светодиод активности сети Ethernet: Мигание зеленого светодиода указывает на прием или передачу данных камерой.
ᕧ
Светодиод связи по сети Ethernet: Светится немигающим янтарным цветом, указывая на наличие работоспособного сетевого
соединения.
