8. Подключите провода питания. Для дополнительной информации см. Рис. 3 и Проводка на стр. 18.

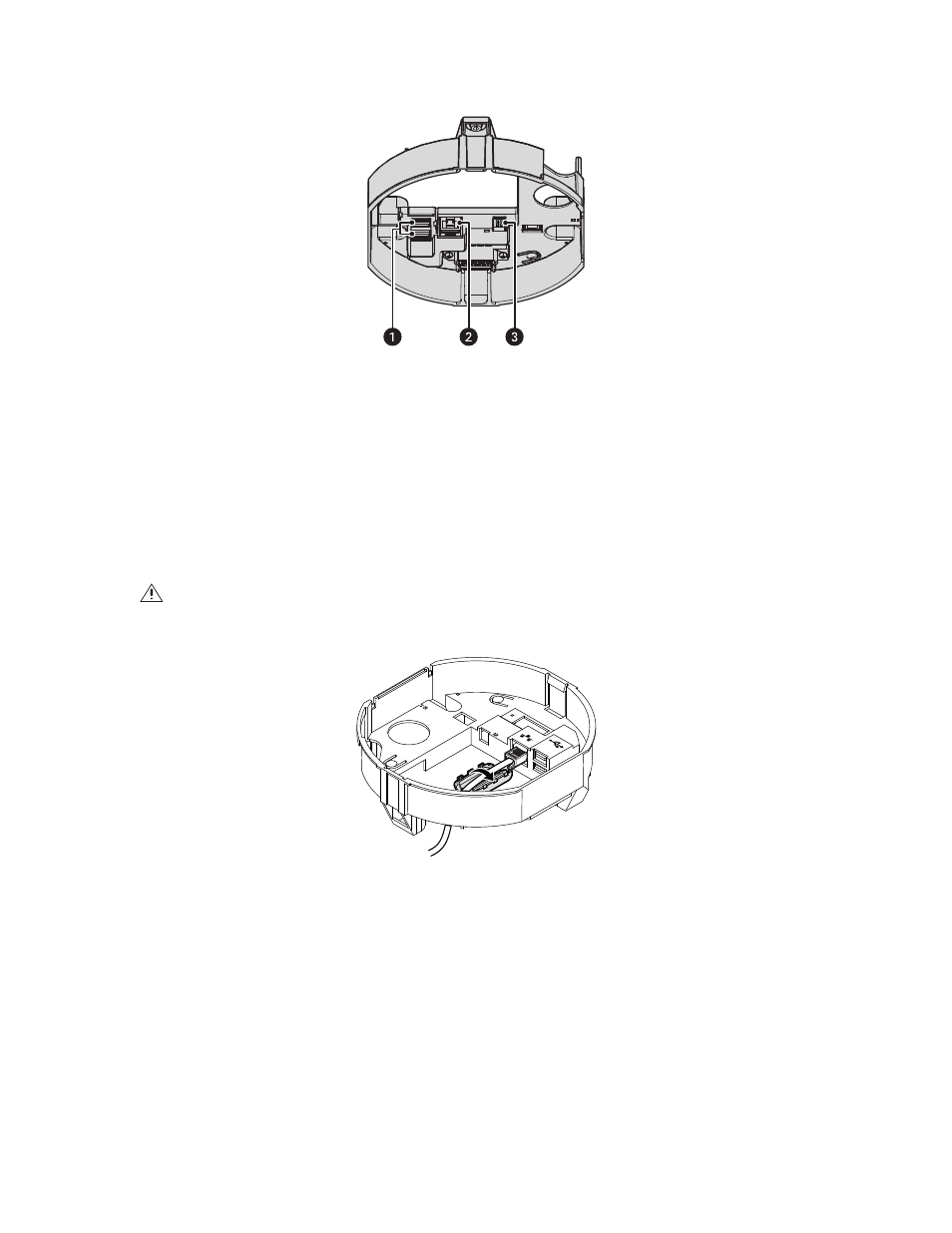

Рис. 3. Подключение проводов питания: внутрипотолочные модели
9. FCC (Федеральная комиссия по связи), установки класса А: Закрепите феррит (прилагается) на сетевом кабеле. Феррит следует
надеть на кабель как можно ближе к сетевому порту RJ-45 камеры.
Рис. 4. Установка феррита: внутрипотолочные модели
ᕡ
Вспомогательные порты: предназначены для соединения с совместимыми принадлежностями систем Pelco.
ᕢ
Сетевой порт RJ-45: Служит для подключения камеры к IР-сети. Также обеспечивает подачу питания на камеру по
компьютерной сети с использованием функции РоЕ (питание через Ethernet). Питание через Ethernet можно использовать
только в том случае, если в данной системе не используются нагреватель и вентилятор.
ᕣ
24 В переменного тока: Обеспечивает питание нагревателя и вентилятора; напряжение 24 В переменного тока требуется
для работы нагревателя и вентилятора. Также подает питание на камеру, если питание через Ethernet отсутствует.
ПРЕДУПРЕЖДЕНИЕ. Феррит необходимо установить для того, чтобы камера отвечала требованиям, предъявляемым
к устройствам класса А по правилам FСС. Невыполнение требования о надлежащей установке феррита может привести
к возникновению помех для радиосвязи.
24V~
