3. Если модель оснащена стеклоочистителем, следует также удалить рычаг стеклоочистителя и зеленую втулку (см. рис. 13).
4. Выдвинуть модуль телекамеры из кожуха.
5. Установить новый модуль телекамеры в следующем порядке:
Вставьте модуль телекамеры в кожух. Правильное положение модуля телекамеры в кожухе показано на рис. 14. Тщательно совместите
разъем питания телекамеры с сопрягаемым разъемом, находящимся внутри кожуха.

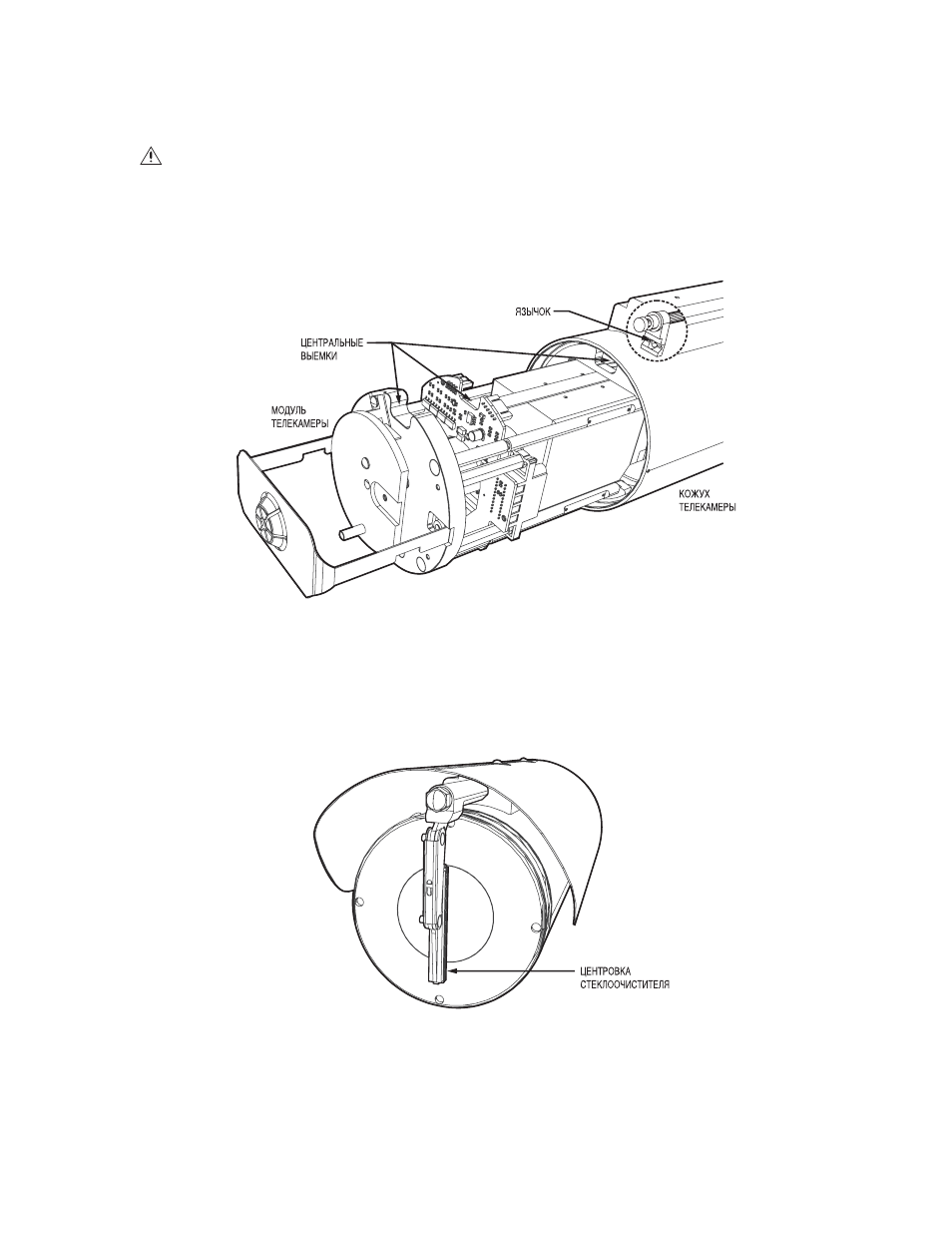

Рисунок 14. Установите модуль телекамеры
Только модели со стеклоочистителем: Перед установкой модуля телекамеры необходимо выставить в направлении вниз язычок,
находящийся внутри кожуха (см. рис. 14). Для выставления язычка установите стеклоочиститель, расположенный на передней части кожуха,
по центру смотрового окна (см. рис. 15).
Рисунок 15. Выставить стеклоочиститель по центру
ПРЕДУПРЕЖДЕНИЕ: Модуль должен входить в кожух без усилия.
