14 C1302M-C-RU (7/05)
4. Рычаг стеклоочистителя устанавливается в следующем порядке (см.рис. 9):
a. Наденьте прилагаемую зеленую втулку на шпильку, находящуюся за ручкой модуля телекамеры. Ориентация втулки должна быть такой,
как показано на рис. 9.
b. Установите рычаг стеклоочистителя. Поместите выступ рычага в канавку язычка кожуха и прорезь рычага над зеленой втулкой.
5. Закрепите рычаг стеклоочистителя и модуль телекамеры с помощью прилагаемого винта 8-32 с цилиндрической головкой и крестовым
шлицом (см. рис. 9).

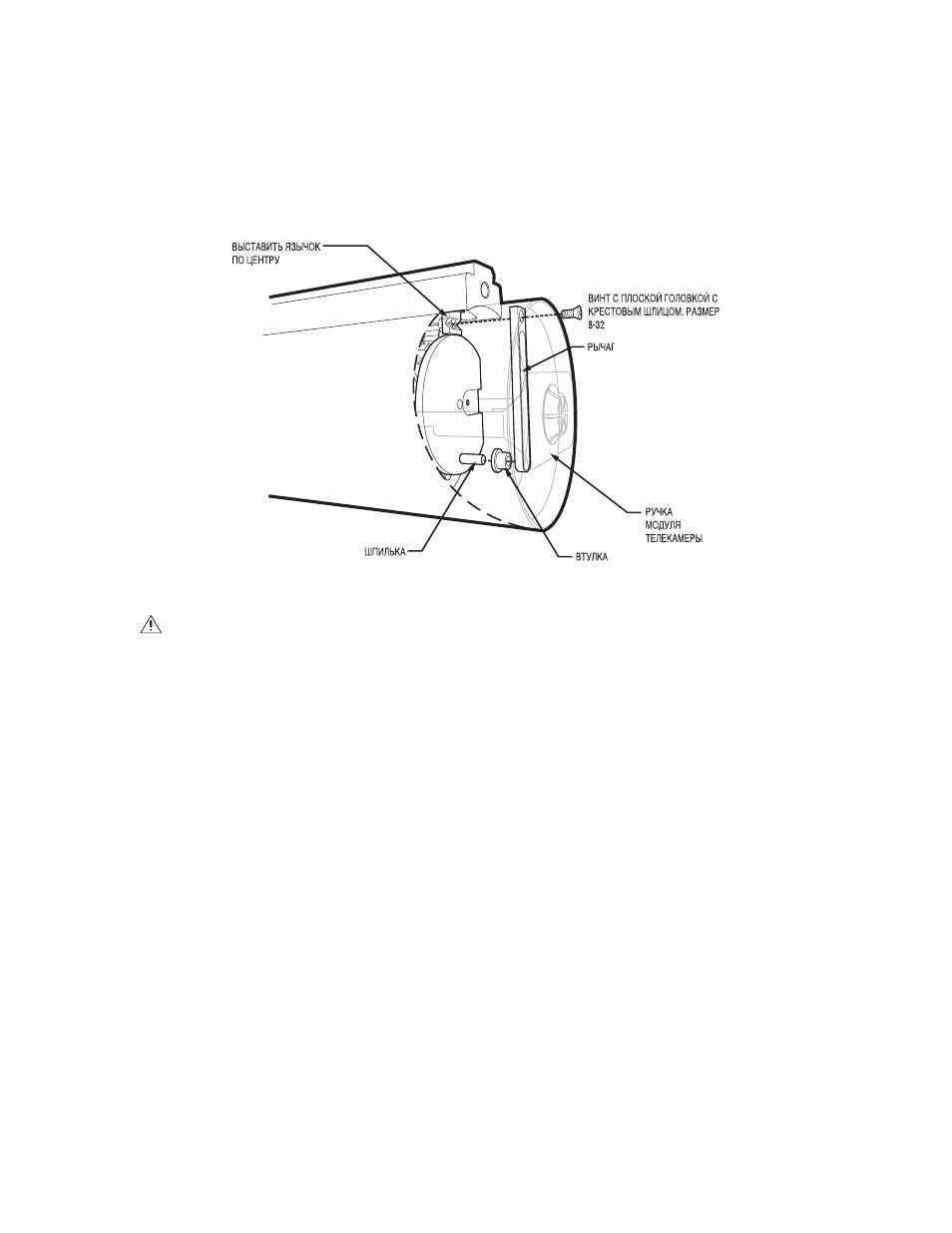

Рисунок 9. Установка рычага стеклоочистителя
6. Установка задней крышки на кожух производится в следующем порядке:
a. Вручную наворачивайте заднюю крышку по часовой стрелке до упора. Крышка должна легко навинчиваться до момента контакта с
уплотнительным кольцом. Если крышка навинчивается с трудом, то это свидетельствует о перекосе резьбы, что может привести к ее
повреждению.
b. Продолжайте затягивать заднюю крышку с помощью прилагаемого рожкового ключа. После завершения установки и затяжки не должно
оставаться никаких зазоров между задней крышкой и кожухом, если крышка установлена правильно.
c. После установки задней крышки зафиксируйте ее установочным винтом с помощью прилагаемого шестигранного ключа на 1,5 мм.
ПРЕДУПРЕЖДЕНИЯ:
•
Во избежание повреждения резьбы проявляйте осторожность при установке задней крышки на кожух.
•
Никогда не применяйте значительных усилий при установке задней крышки на конец кожуха.
•
После завершения установки не должно оставаться никаких зазоров между задней крышкой и кожухом.
