C1302M-C-RU (7/05) 13
3. Вставьте модуль телекамеры в кожух. Правильное положение модуля телекамеры в кожухе показано на рис. 7. Тщательно совместите разъем
питания телекамеры с сопрягаемым разъемом, находящимся внутри кожуха.
Только для моделей со стеклоочистителями: Перед установкой модуля телекамеры необходимо выставить в направлении вниз язычок,
находящийся внутри кожуха (см.рис. 7). Для выставления язычка установите стеклоочиститель, расположенный на передней части кожуха, по
центру смотрового окна (см. рис. 8).

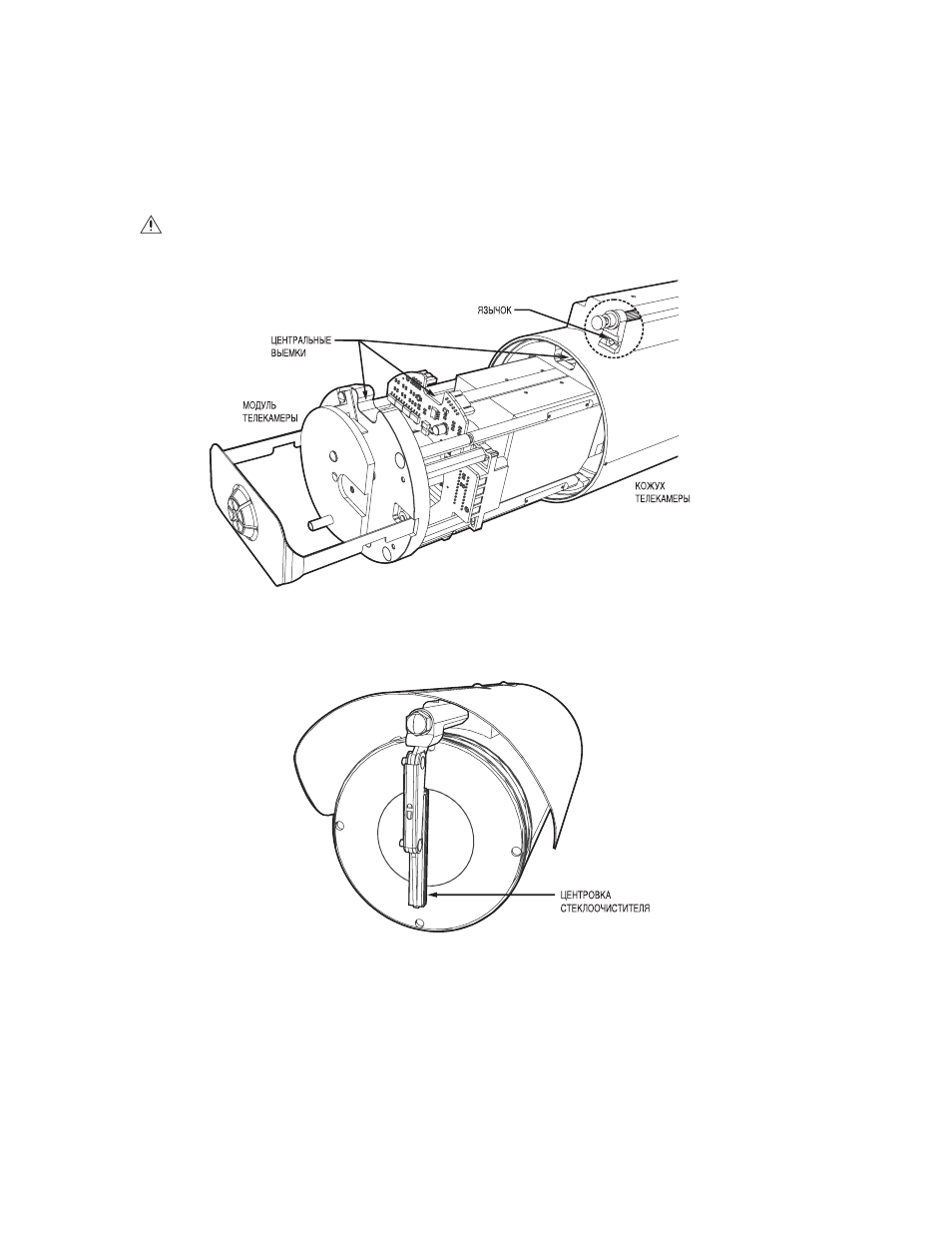

Рисунок 7. Установка модуля телекамеры
Рисунок 8. Выставить стеклоочиститель по центру
ПРЕДУПРЕЖДЕНИЕ: Вставляйте модуль телекамеры в кожух без применения значительных усилий.
