ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ НА ПЕРЕДНЕЙ ПАНЕЛИ

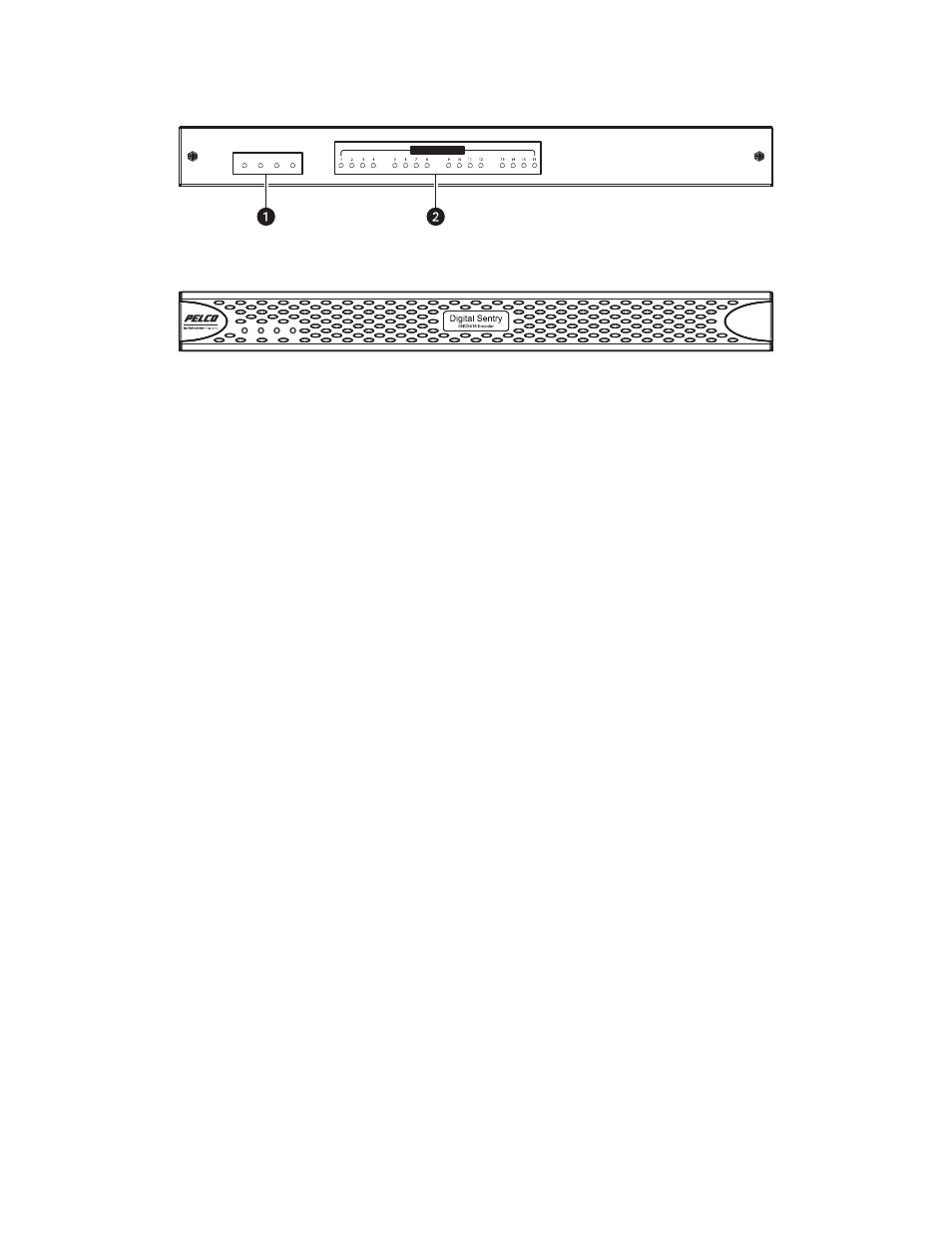

Рис. 5. Передняя панель (без рамки)
Рис. 6. Передняя панель (с рамкой)
ᕡ
Светодиоды состояния системы:
• Дежурный режим: Светится, когда кодер ENC5416 подключен к источнику питания.
• Питание: Светится, когда хост-система включена и кодер ENC5416 соединен с хост-системой.
• Связь: Светится, когда хост-система опознает кодер ENC5416.
• Aux: Мигает во время обновления встроенного программного обеспечения кодера ENC5416.
ᕢ
Светодиоды состояния видеовходов: Каждый светодиод (1 ... 16) зажигается, когда видеосигнал каждого канала
подается в соответствующий порт.
VIDEO INPUT
Standby
Power
Link
Aux
