14
C4694M-RU (10/11)

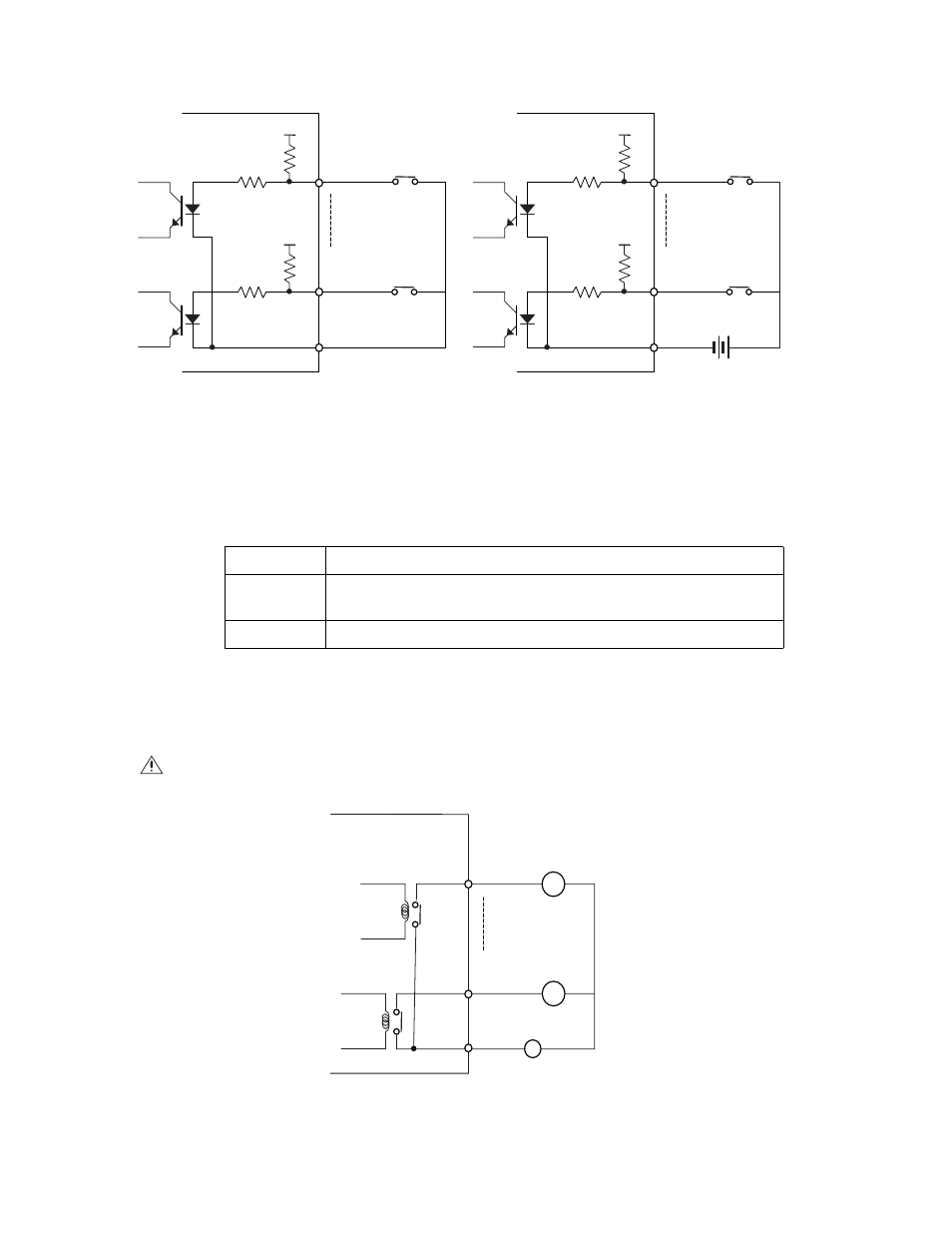

Рис. 10 демонстрирует два типа интерфейсов датчиков.
Рис. 10. Интерфейсы релейных датчиков и датчиков напряжения
ПРИМЕЧАНИЕ: Диапазон входного напряжения порта сигнализации: Уровень ТТЛ (транзистор-транзисторной логики),
пороговое значение 4,5 В (максимальный ток 500 мА).
ВЫХОД СИГНАЛИЗАЦИИ (D/O):
В качестве выхода сигнализации поддерживается только релейный тип. Номинальные параметры реле: максимум 500 мА
при напряжении 24 В переменного тока или 1 А при напряжении 12 В постоянного тока.
Рис. 11. Релейный тип
Табл. B. Описание сигналов
Сигнал
Описание
СОМ
Подсоедините минусовый кабель (–) электронного источника питания
датчика к этому порту (см. рис. 10на стр. 14).
D1 ... D16
Подсоедините выходы каждого датчика для каждого порта (см. рис. 10).
ПРЕДУПРЕЖДЕНИЕ: Не допускается превышение максимальных номинальных параметров реле.
ПОТЕНЦИАЛЬНЫЙ ТИП
РЕЛЕЙНЫЙ ТИП
ВНУТРЕННИЙ
ВЫХОД
ДАТЧИКА 1
ВЫХОД
ДАТЧИКА 1
- +
ВЫХОД
ДАТЧИКА 32
ВЫХОД
ДАТЧИКА 32
COM
COM
DI 32
+ -
+5 В ... + 24 В
+ -
+ -
+ -
DI 1
DI 32
DI 1
+5 в
+5 в
ВНУТРЕННИЙ
РЕЛЕЙНЫЙ ТИП
МАКС. 12 В ПОСТ. ТОКА, 1 A,
ИЛИ 24 В~, 500 мА
УСТРОЙСТВО
УСТРОЙСТВО
COM
DO 1
DO 4
X
ВНУТРЕННИЙ
