C4694M-RU (10/11)
15
ПОДСОЕДИНЕНИЕ АУДИО
Подсоедините устройства, такие как микрофоны, к входам для аудиосигнала 1 ... 16 (Ain1 ... Ain16).

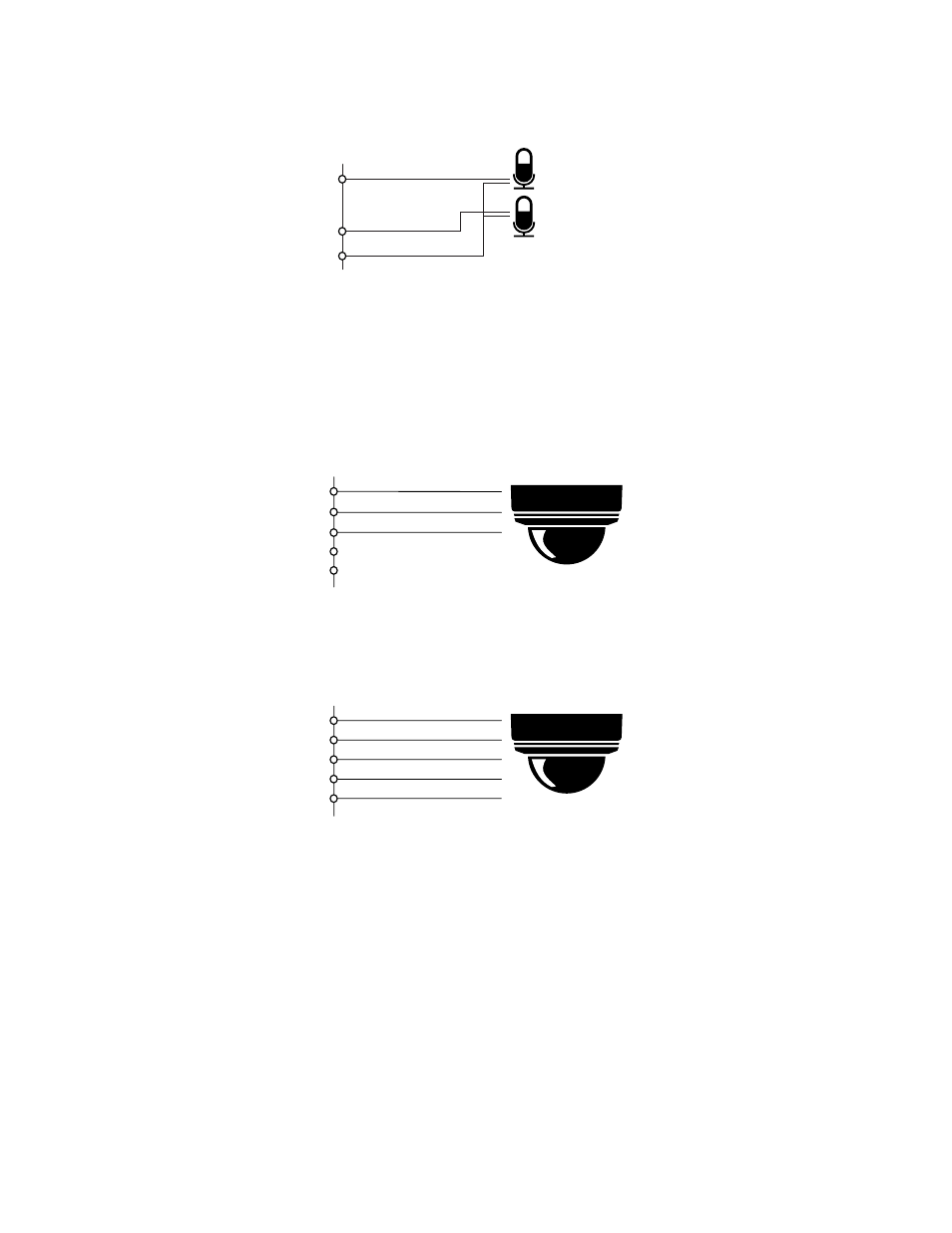

Рис. 12. Входные соединения для аудиосигнала
Допустимый диапазон входа аудиосигнала составляет от 0,01 (минимум) до 3,3 (максимум).
ПОДСОЕДИНЕНИЕ КАМЕР
RS-485
Рис. 13 демонстрирует подсоединение камер с интерфейсом RS-485.
Рис. 13. Соединение RS-485
RS-422
Рис. 14 демонстрирует подсоединение камер с интерфейсом RS-422.
Рис. 14. Соединение RS-422
ВХОД АУДИО 1
МИКРОФОН 1
ВХОД АУДИО 16
МИКРОФОН 16
ЗЕМЛЯ
ЗЕМЛЯ
ЗЕМЛЯ
T+
TRX+(ДАННЫЕ+)
T–
TRX–(ДАННЫЕ–)
R–
R+
ЗЕМЛЯ
ЗЕМЛЯ
Tx+
Rx+
Tx–
Rx–
Rx–
Rx+
Tx–
Tx+
