C4694M-RU (10/11) 7
ВЫХОДЫ СИГНАЛИЗАЦИИ (D/O), РАЗЪЕМЫ RS-485 И RS-422
Рис. 2 демонстрирует увеличенное изображение выходов сигнализации (D/O) и разъемов RS-485 и RS-422. Выходы
сигнализации служат для подключения таких устройств, как зуммеры или сигнальные лампы. Разъемы RS-485 и RS-422
служат для подключения таких устройств, как телекамеры с функциями РТZ.

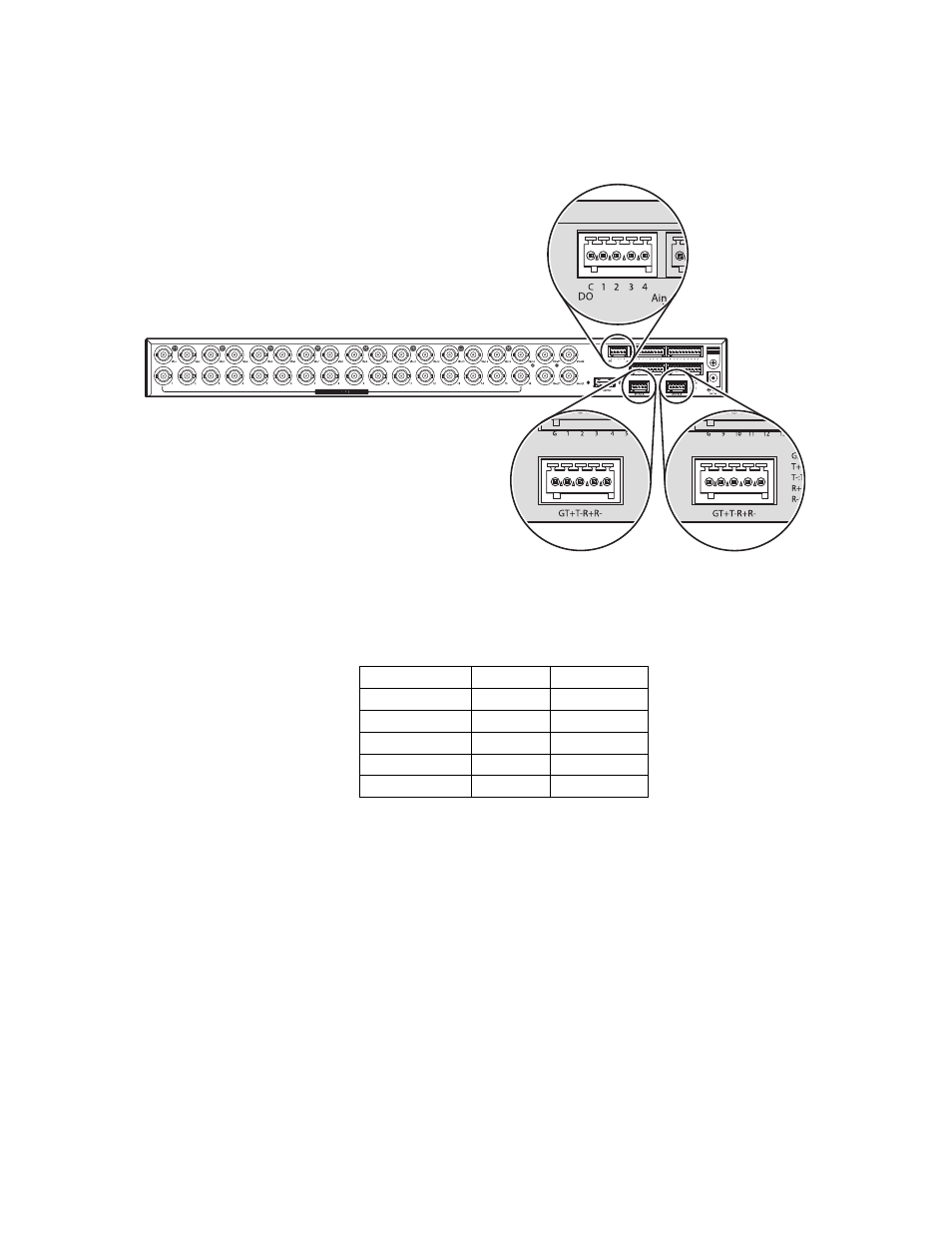

Рис. 2. Выходы сигнализации (DO), разъемы RS-485 и RS-422
Табл. A описывает соединения разъемов RS-485 и RS-422.
Табл. A. Соединения разъемов RS-485 и RS-422
Соединения RS-485 RS-422
G ЗЕМЛЯ ЗЕМЛЯ
Tx+ (передача) Trx+ Rx+ (прием)
Tx– Trx– Rх–
Rx+ – Tх+
Rх– – Tx–
