Разъем VIDEO используется для подключения внешних мониторов HD-SDI или цифровых
регистраторов. Выход может передавать сигнал HD-SDI (видео в несжатом цифровом формате
HD-качества). Для подачи видеосигнала на выход BNC необходимо предварительно его
активировать и настроить (на вкладке VIDEO).
в. Разъем AUDIO отвечает за двустороннюю передачу аудио. Для этого подключите
аудиокабель (входит в комплект поставки) к камере. Описание разъемов RCA:
Вход аудио - желтый разъем
Выход аудио - белый разъем
г. Разъем LAN используется для подключения камеры к локальной сети Ethernet.

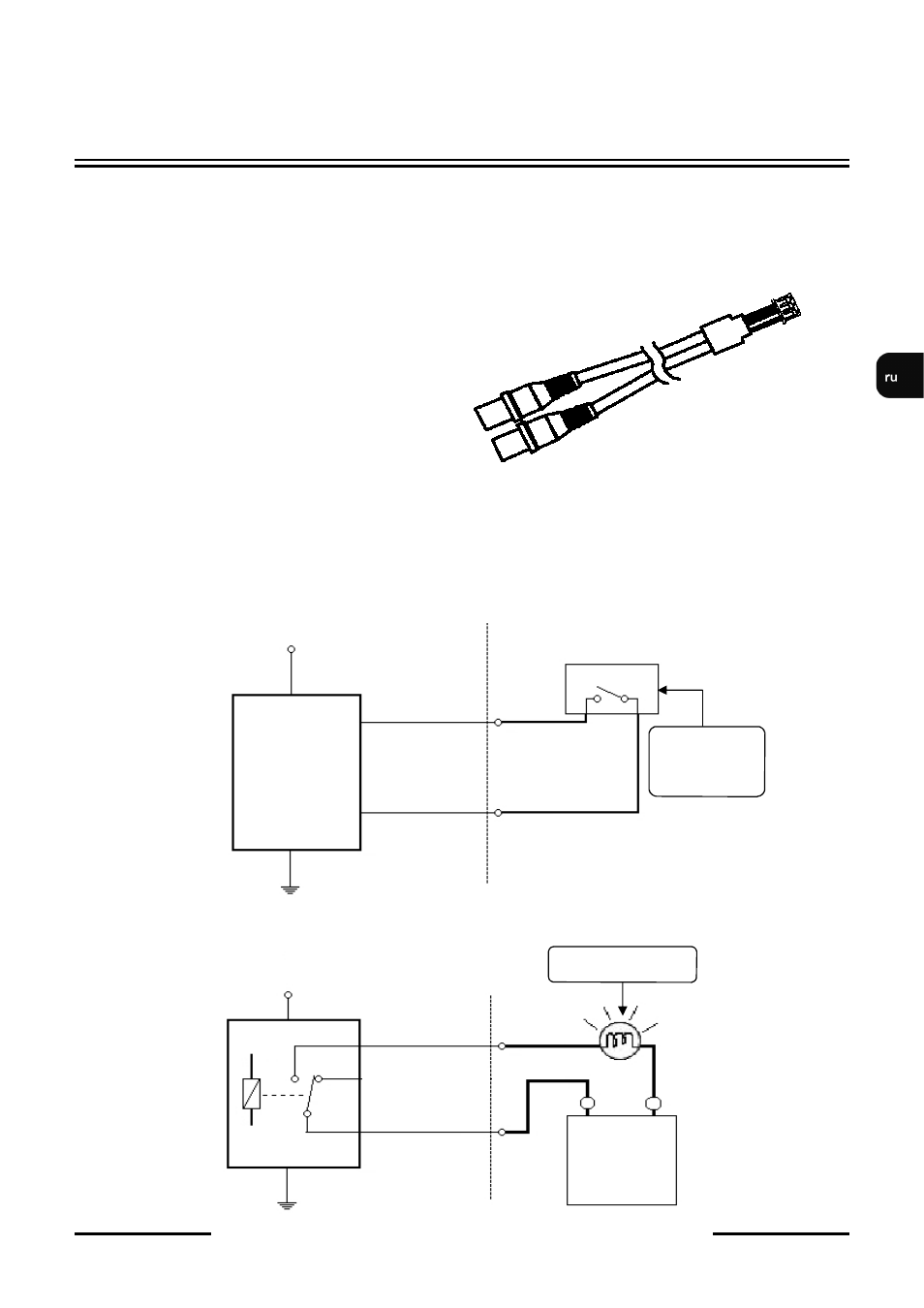

5.2. Соединения входов/выходов тревоги
Стандартная схема соединения входов тревоги
Стандартная схема соединения релейных выходов тревоги
Реле или
датчик
IP-камера
Вход тревоги
(IN 1, IN 2)
ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И СОЕДИНЕНИЯ
Kamera IP
Заземление
(IN COMM)
Общий
выход
OUT COM
Выход
(OUT1, OUT2)
Питание
индикатора
Индикатора
