5. ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И СОЕДИНЕНИЯ

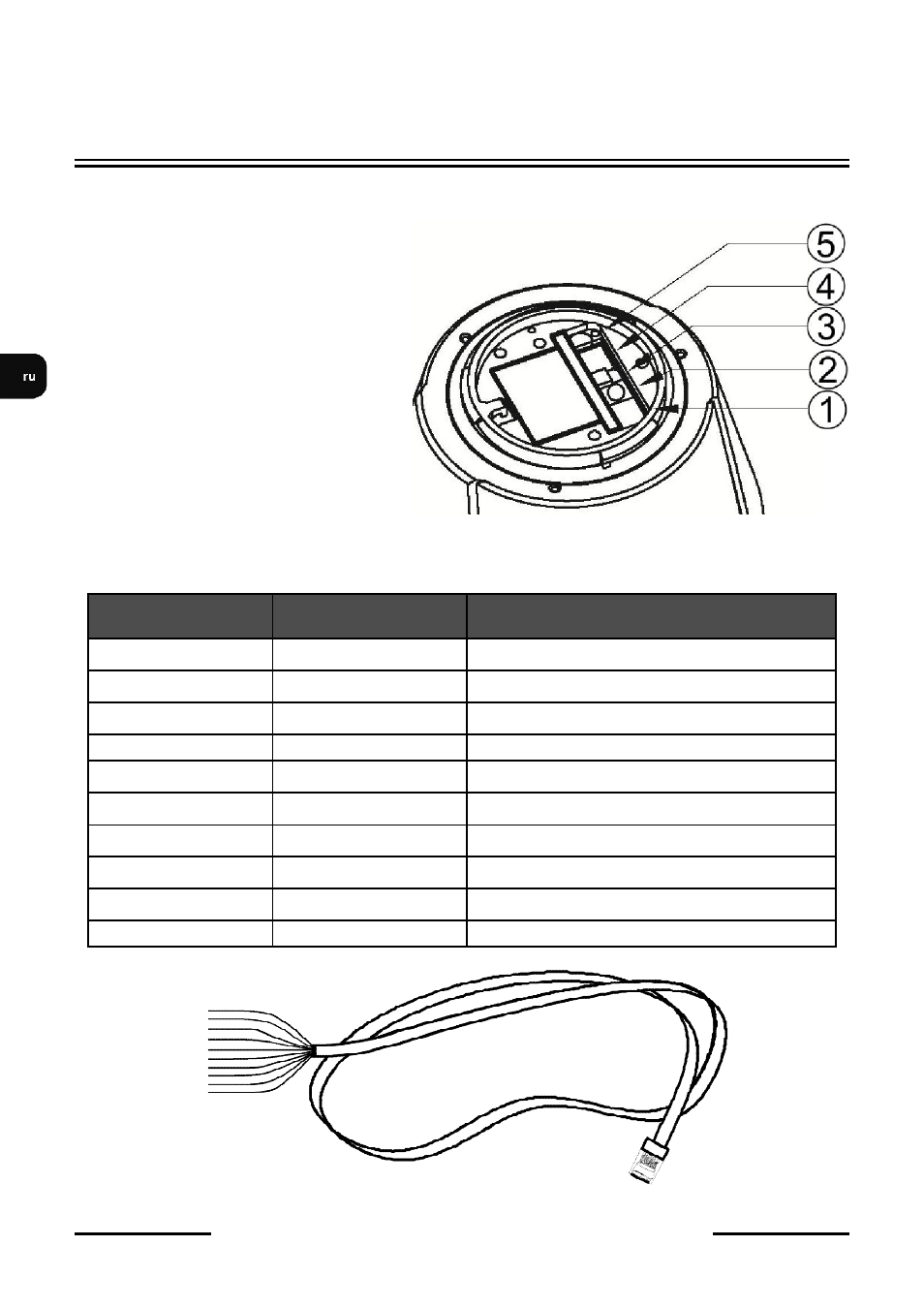

5.1. Описание разъемов камеры
.
1. MAIN - главный вход (электропитание 12
В пост.тока, входы/выходы тревоги, RS485)
2. VIDEO - разъем BNC с выходом HD-
SDI (видео в несжатом цифровом
формате HD-качества)
3. AUDIO - разъемы входа/выхода аудио
4. LAN - порт сети Ethernet 100 Мб/с
(разъем RJ-45)
5. RESET - восстановление настроек по
умолчанию.
a. Описание выходов кабеля питания (MAIN).
ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И СОЕДИНЕНИЯ
Контактный разъем
RJ45 кабеля питания
Цвет провода
Описание
1
Черный
RS485 +
2
Коричневый
RS485 -
3
Красный
12 В постоянного тока
4
Оранжевый
Заземление
5
Желтый
OUT COM - общий релейный выход
6
Зеленый
OUT 2 - 2 релейный выход
7
Синий
OUT 1 - 1 релейный выход
8
Фиолетовый
IN COM - общий вход тревоги (корпус)
9
Серый
IN 1 - вход тревоги 1
10
Белый
IN 2 - вход тревоги 2
