Руководство пользователя NVIP-1DN6118SD, NVIP-2DN6020SD, версия 1.3
Все права защищены © AAT Holding sp. z o.o.
11
2. ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА КАМЕРЫ

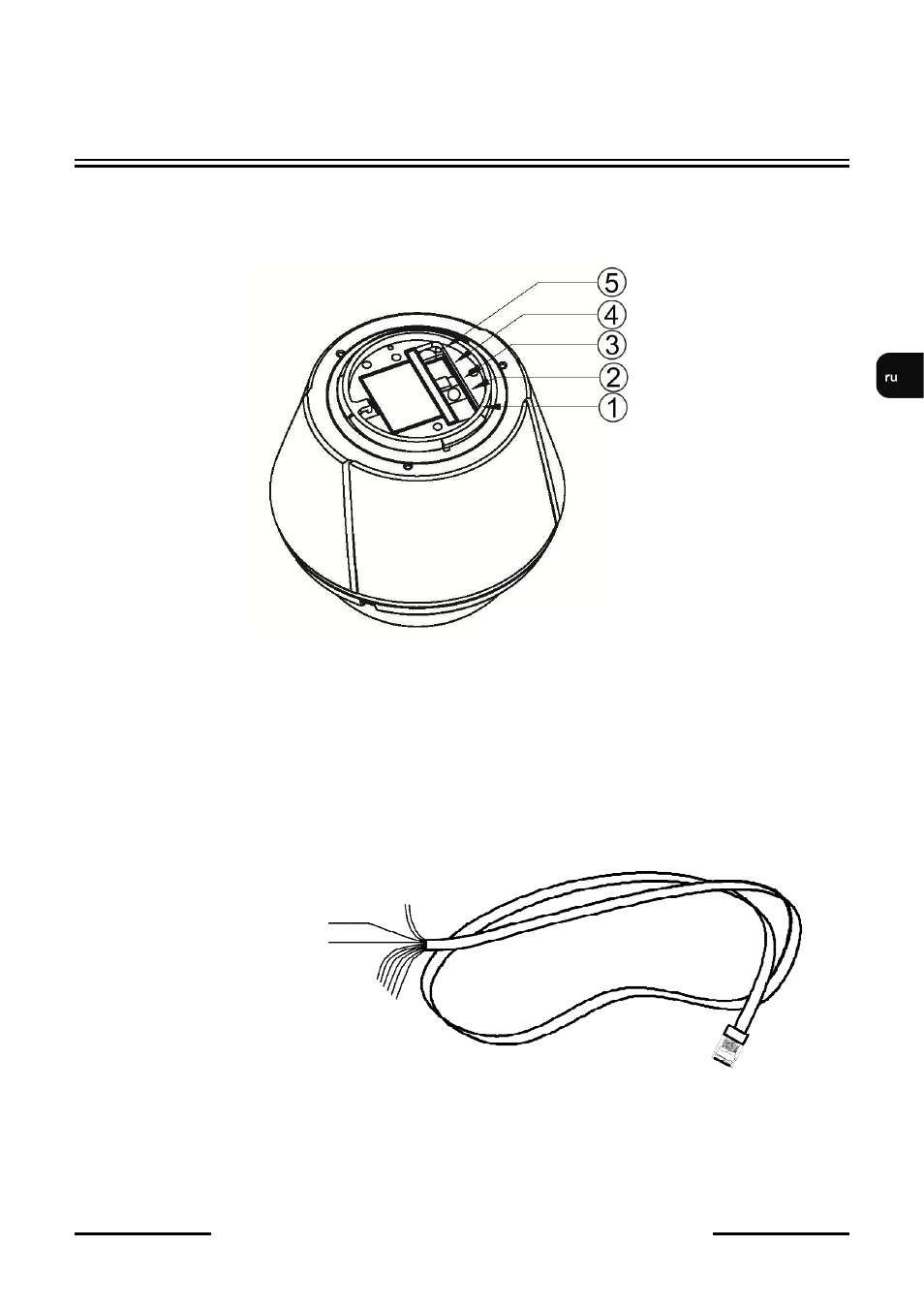

2.1. Описание ключевых разъемов и средств управления
Подключите электропитание к главному кабелю как показано на рисунке ниже:
ВНИМАНИЕ!
Камера питается от источника постоянного тока напряжением 12 В . Минимальная
необходимая выходная мощность источника питания должна составлять не менее 36
Вт. Соблюдайте полярность проводов. Неправильное подключение может привести к
повреждению камеры.
ЗАПУСК И ПЕРВОНАЧАЛЬНАЯ НАСТРОЙКА КАМЕРЫ
1. MAIN
- Главный вход (
электропитание 12 В пост.тока, входы/выходы тревоги, RS485
)
2. VIDEO
-
Разъем BNC с выходом HD-SDI (видео в несжатом цифровом формате HD-качества
3. AUDIO
- Разъемы входа/выхода аудио
4. LAN
- Порт сети Ethernet 100 Мб/с (разъем RJ-45)
5. RESET
- Восстановление настроек камеры по умолчанию
+12В пост.тока - красный провод
GND (MASA) - оранжевый провод
