NV-MTX328 - Руководство по эксплуатации, Вер. 1.0
Все права защищены © NOVUS Security
8
RU
ОПИСАНИЕ РАЗЪЕМОВ
РАЗЪЕМЫ
ПРИМЕНЕНИЕ
01~32
ВХОДЫ И СКВОЗНЫЕ ВЫХОДЫ
MON1~MON8
ВЫХОД НА МОНИТОР (С OSD)
KBD1
ПОРТ RS485 ДЛЯ ПОДКЛЮЧЕНИЯ ГЛАВНОЙ КЛАВИАТУРЫ ИЛИ МА-
ГИСТРАЛИ (СЕТИ МАТРИЧНЫХ КОММУТАТОРОВ)
KBD2
ПОРТ RS485 ДЛЯ ПОДКЛЮЧЕНИЯ ЛОКАЛЬНОЙ КЛАВИАТУРЫ
EXT
ПОРТ RS485 ДЛЯ ПОДКЛЮЧЕНИЯ ПЕРЕФИРИЙНОГО ОБОРУДОВА-
НИЯ (DVR, KBD)
DOME
ПОРТ ДЛЯ УПРАВЛЕНИЯ КАМЕРАМИ
PTZ RS485(T+ T- G) / RS422(R+ R- T+ T- G)
RS232
ПОРТ RS232 ДЛЯ СЕРВИСНЫХ ЦЕЛЕЙ И ПОДКЛЮЧЕНИЯ ПК
ALARM-IN
16 ТРЕВОЖНЫХ ВХОДОВ - NO / NC
ALARM-OUT
2 ТРЕВОЖНЫХ ВЫХОДА
1 РЕЛЕЙНЫЙ ВЫХОД (F1) / 1 ВЫХОД TTL (F2)
DC12V
ПИТАНИЕ

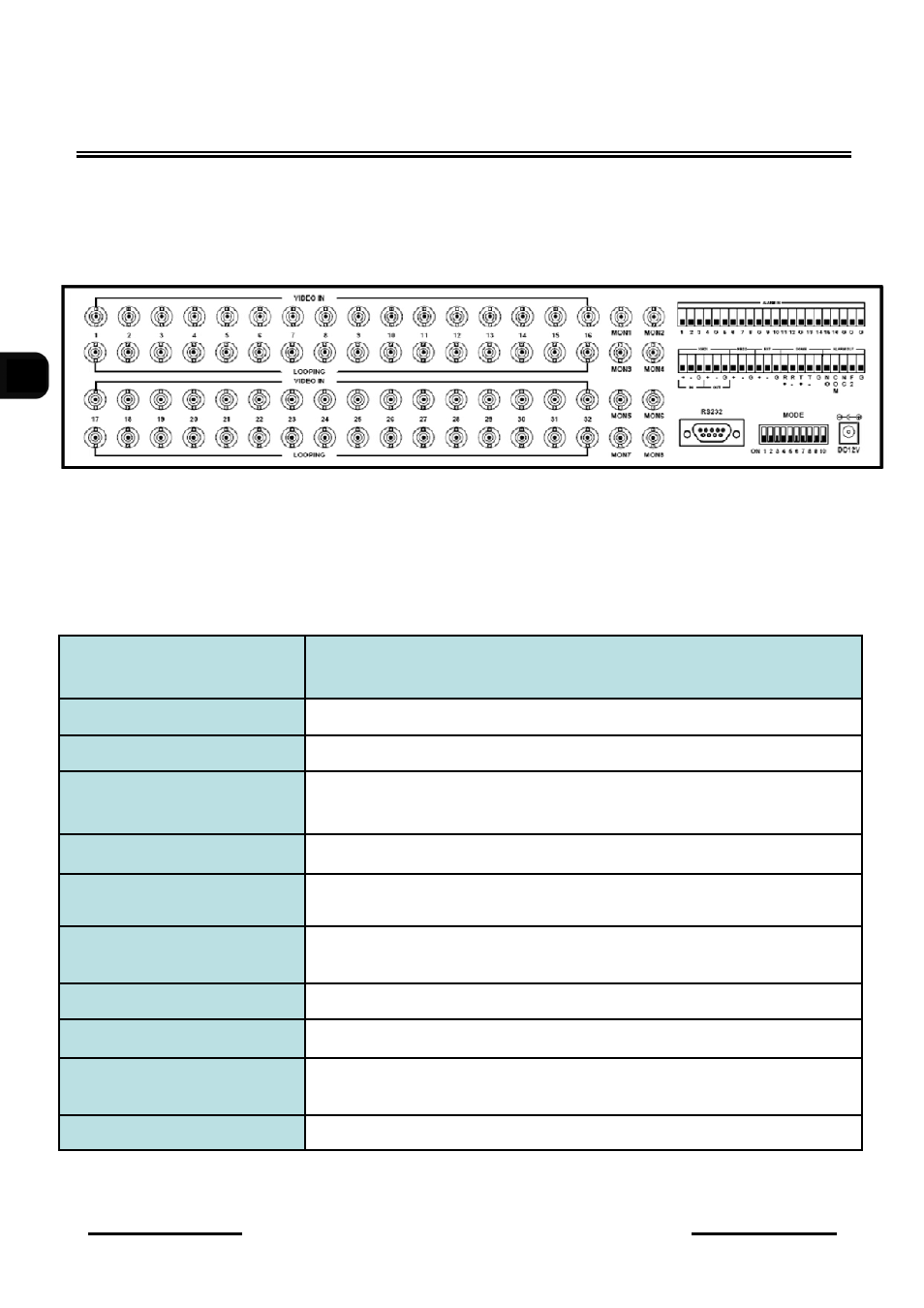

3. ОПИСАНИЕ РАЗЪЕМОВ
Вид сзади
Описание разъемов:
