NV-MTX328 - Руководство по эксплуатации, Вер. 1.0
Все права защищены © NOVUS Security
26
RU
КОНФИГУРАЦИЯ МАТРИЧНОГО КОММУТАТОРА
5.5.2. Конфигурация видео входов коммутатора MASTER

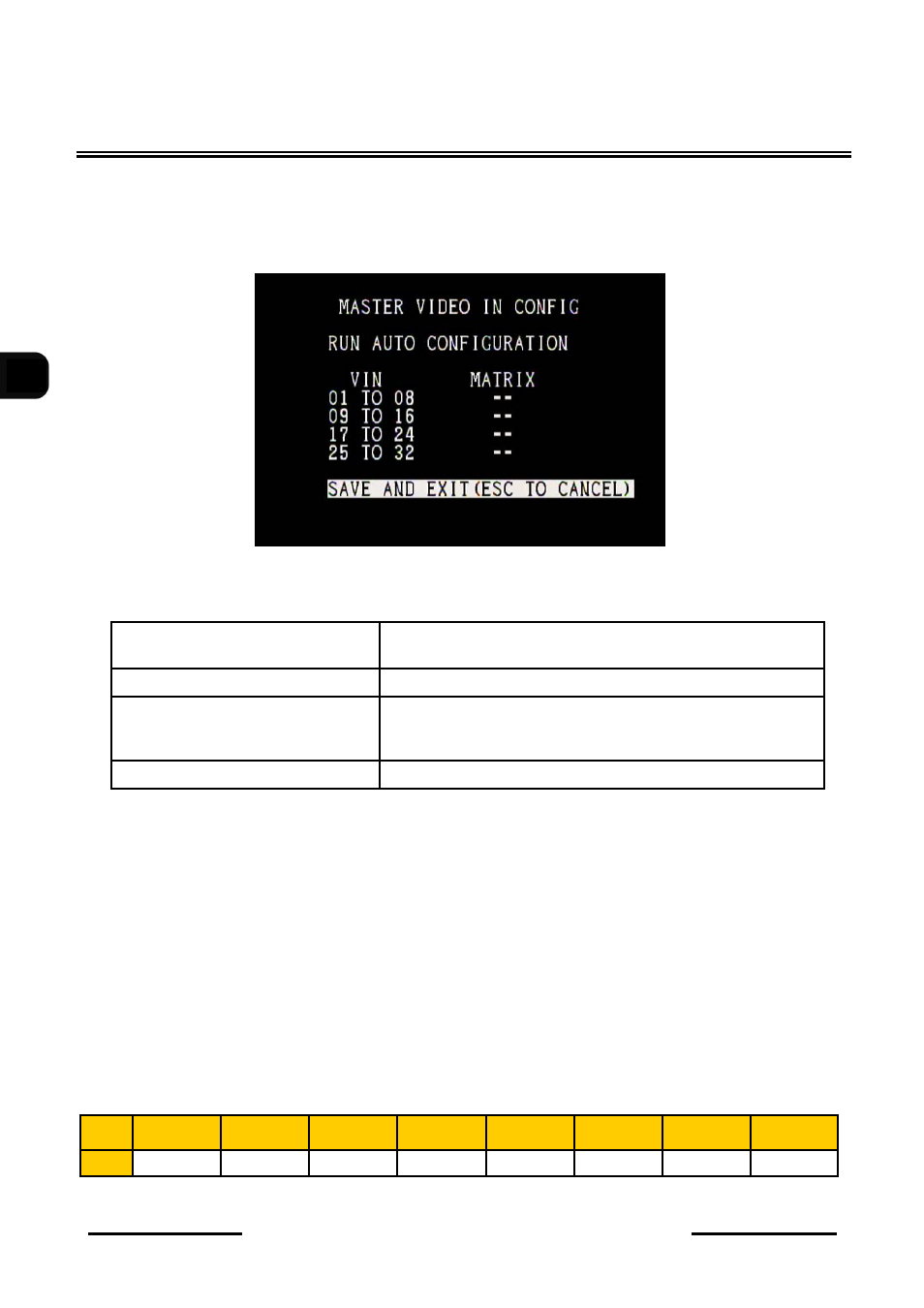

Меню конфигурации видеовходов матричного коммутатора MASTER
Автоконфигурация входов видео происходит в момент поиска коммутаторов SLAVE. Меню
позволяет редактирование конфигурации видео входов. В случае конфигурации полной систе-
мы MASTER–SLAVE (4 коммутатора slave) для каждого из мониторов коммутатора MASTER
конфигурируются входы видео согласно с нижеследующей таблицей. В режиме MASTER
SLAVE функции переключения PREV/NEXT/Sequence доступны согласно нижеследующей таб-
лицей.
1. RUN AUTO CONFIGURATION
Автоматическая конфигурация видео входов
из коммутаторов SLAVE
2. VIN
Входы видео на коммутаторе MASTER
3. MATRIX
Конфигурация выходов на мониторы в коммутаторе.
Для редактирования введите номер ID при помощи
джойстика либо номерной клавиатура и нажмите SET.
4. SAVE AND EXIT
Сохранение конфигурации и выход из меню.
MON
1
2
3
4
5
6
7
8
VIN
1,9,17,25
2,10,18,26
3,11,19,27
4,12,20,28
5,13,21,29
6,14,22,30
7,15,23,31
8,16,24,32
