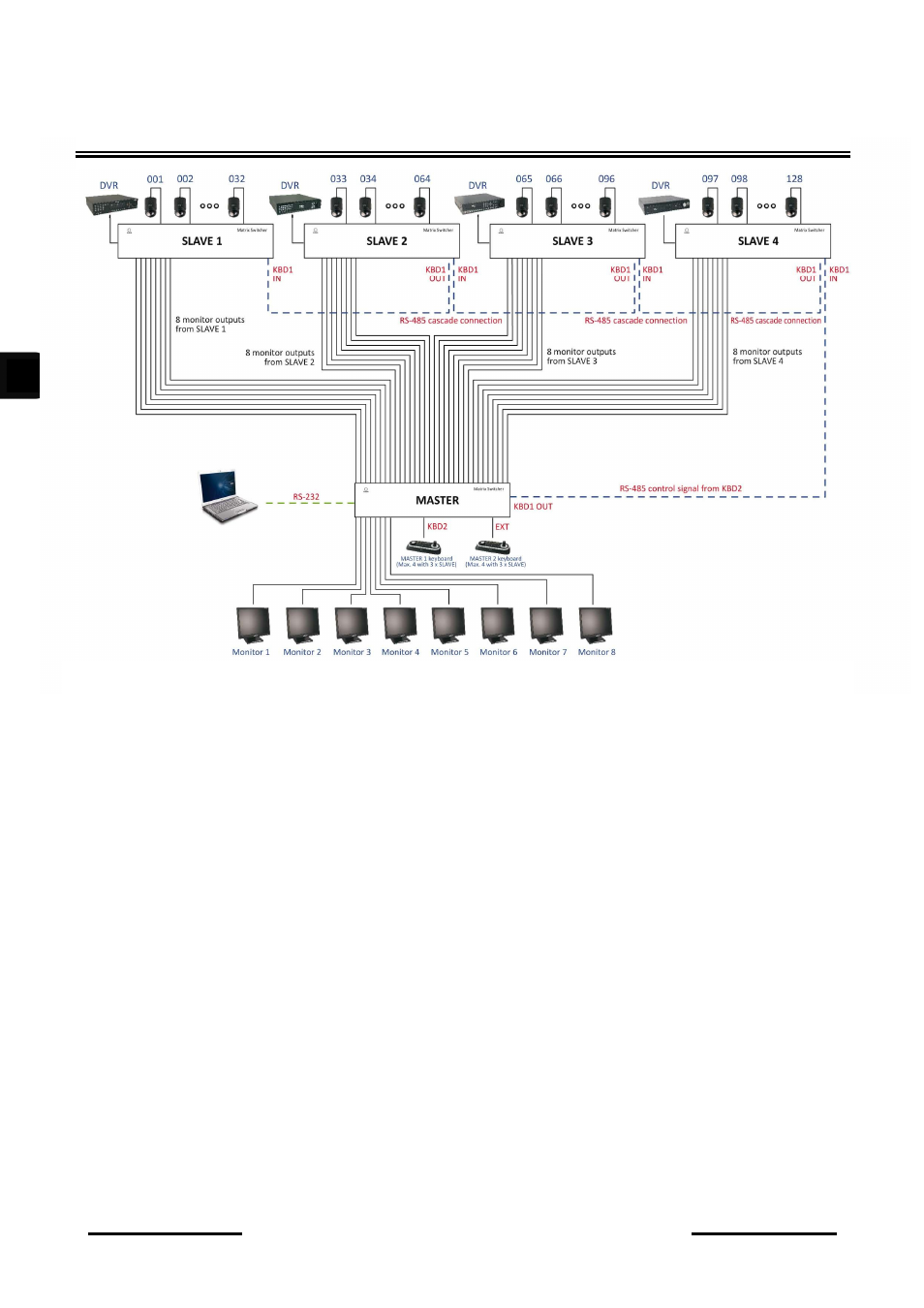

1. Установите коммутаторам различные ID. ID1 зарезервировано для коммутатора MASTER.
2. Подключите видео сигналы к разъемам VIDEO IN в коммутаторах SLAVЕ.
3. Подключите выходы мониторов коммутаторов SLAVE к видеовходам коммутатора
MASTER. Коммутатор SLAVE с ID2 к входам MON 1~8 коммутатора MASTER,
коммутатор SLAVE с ID3 к входам MON 9~16 коммутатора MASTER, и т.д..
4. Подключить магистраль управления камерами PTZ к порту DOME коммутаторов SLAVE.
5. Входы видео регистраторов подключить к выходам видео (LOOPING) коммутаторов
SLAVE
6. Что бы иметь возможность управления регистраторами подключите RS-485 регистратора к
порту EXT в коммутаторах.
7. Подключите клавиатуру к разъемам KBD2 или EXT в коммутаторе MASTER. Если к порту
EXT подключены регистраторы, то клавиатуры подключаются только к порту KBD2. К
каждому из портов можно подключить до 4 клавиатур (1 MASTER и 3 SLAVE). Только
одна клавиатура MASTER может быть подключена к порту KBD или EXT . Подключение
более чем одной клавиатуры MASTER к одному порту может вывести коммутатор из строя!
Если требуется подключить большее количество клавиатур, то они должны быть
сконфигурированы в режим MASTER-SLAVE согласно с Руководству по эксплуатации к
NV-KBD 70.
8. Разъем KBD1(OUT) с первого коммутатора MASTER (ID1) подключается к разъему KBD1
(IN) второго коммутатора. Из выхода KBD1 (OUT) второго коммутатора подключается
KBD IN) третьего коммутатора. Операция повторяется в случае подключения очередных
коммутаторов.
9. Подключите тревожные входы в клеммы ALARM IN
10. Подключите тревожные выходы в клеммы ALARM OUT
11. Подключите питание 12V DC и сконфигурируйте матричный коммутатор
ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ КОММУТАТОРА
