4. ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ КОММУТАТОРА
4.1. Построение системы на базе одного матричного коммутатора.

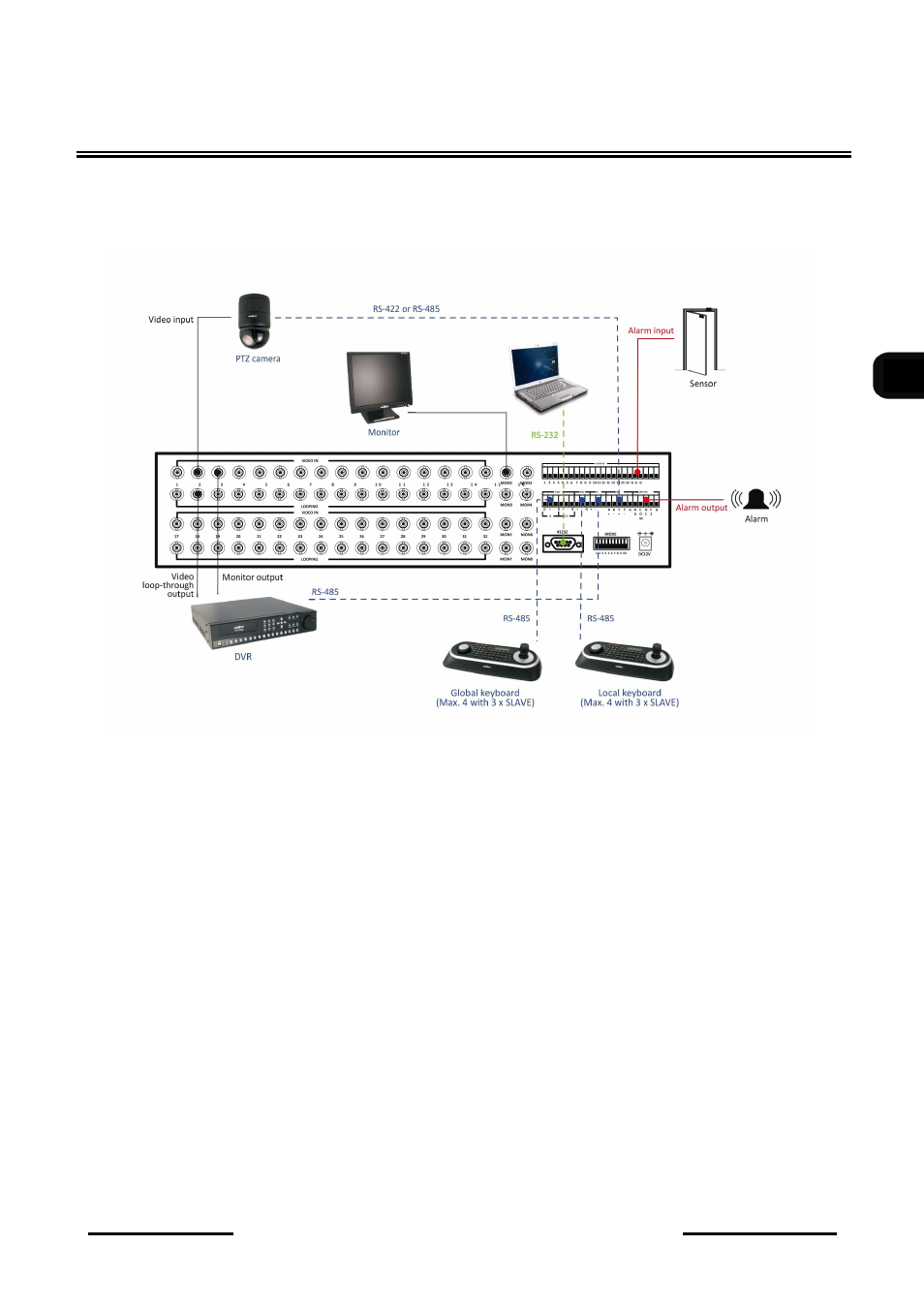

Перед подключением питания подключите оборудование в соответствии со схемой выше.
Согласно с таблицей переключателей DIP установите коммутатор как MASTER (ID1). В
этой конфигурации можно управлять до 32 устройствами, независимо, регистраторы это или
камеры PTZ.
1.
Подключить сигналы видео к входам VIDEO IN
2.
Подключить линии поворотных камер PTZ к разъемам DOME
3.
Входы видео регистратора подключите к выходам видео коммутатора (LOOPING)
4.
Что бы иметь возможность управления регистратором подключите RS-485 к порту EXT.
5.
Подключить клавиатуру NV-KBD 70 к порту KBD1(IN) или KBD2. К каждому из портов
можно подключить до 4 клавиатур (1 MASTER и 3 SLAVE). Разъем KBD1 (OUT) - не
используется.
Только одна клавиатура MASTER может быть подключена к порту KBD. Подключение
более чем одной клавиатуры MASTER к порту KBD может привести к неисправности
матричного коммутатора. Для подключения большего количества клавиатур используется
система соединения MASTER-SLAVE согласно инструкции к клавиатуре NV-KBD 70.
6.
Подключите тревожные входы в клеммы ALARM IN
7.
Подключите тревожные выходы в клеммы ALARM OUT
8.
Подключите питание 12V DC и сконфигурируйте матричный коммутатор
ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ КОММУТАТОРА
