ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

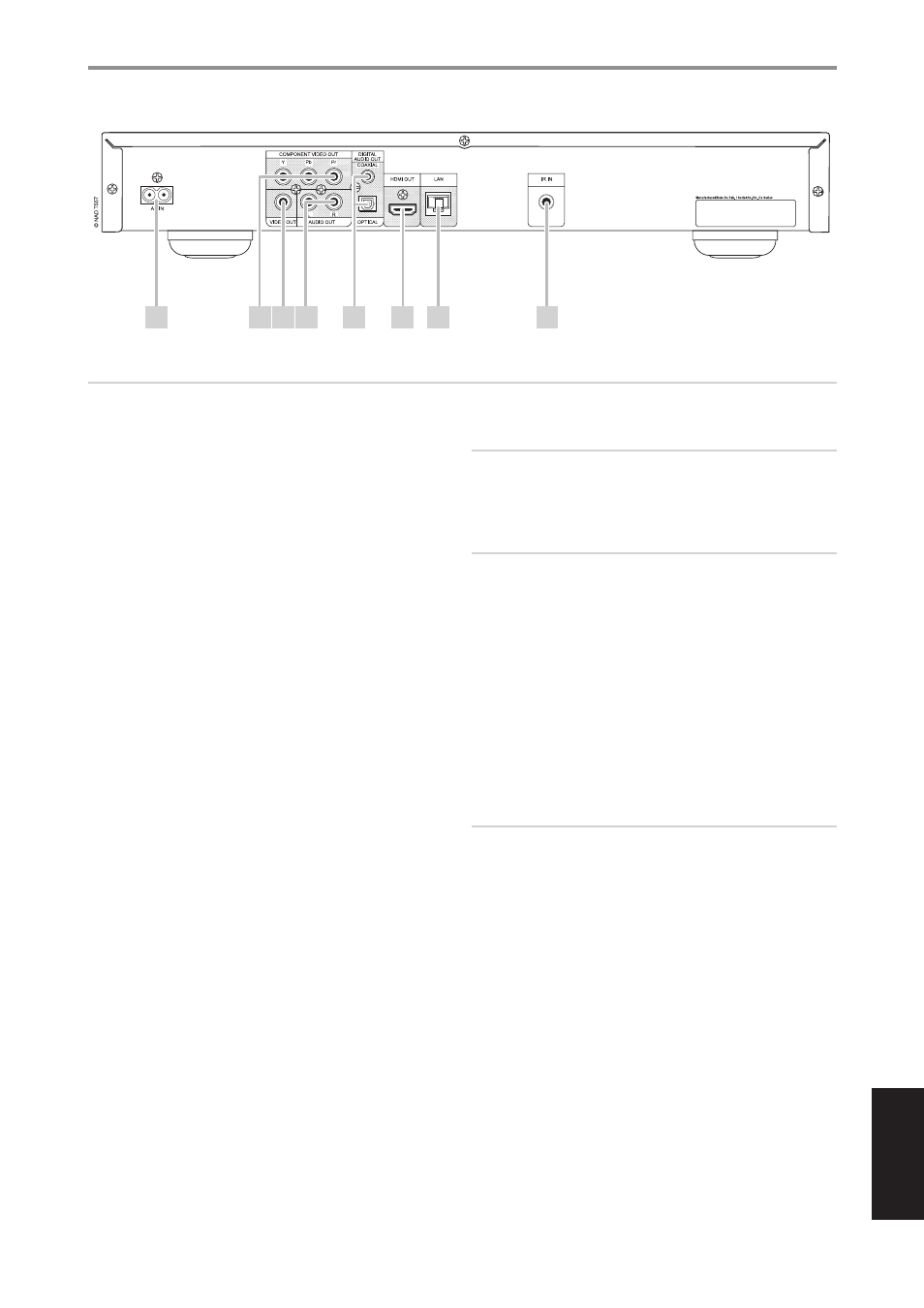

ЗАДНЯЯ ПАНЕЛЬ
1 ВХОД ДЛЯ СЕТИ ПЕРЕМЕННОГО ТОКА: T 557 поставляется в ком-
плекте с отдельным кабелем питания от сети переменного тока. Пре-
жде чем включать кабель в настенную розетку, нужно убедиться, что он
подключен к разъему питания T 557 для сети переменного тока. Перед
отключением кабеля питания из настенной розетки нужно отключить
его от разъема питания T 557 для сети переменного тока.
2 COMPONENT VIDEO OUT (КОМПОНЕНТНЫЙ ВИДЕОВЫХОД):
Компонентный видеовыход подключается к компонентному ви-
деовходу совместимого видеомонитора/телевизора, аудио/видео
ресивер, проектор или процессора. При подключении соблюдай-
те маркировку разъемов Y, Pb и Pr. Не советуем вам полностью
полагаться на цветовую маркировку разъемов, которая не всегда
одинакова у различных фирм-производителей.
3 VIDEO OUT (ВИДЕОВЫХОД): Соедините с соответствующим
входом композитного видеосигнала на совместимом мониторе/
телевизоре, проекторе, A/В ресивере или процессоре, используя
высококачественный двойной RCA-кабель для видеосигналов.
4 Выход AUDIO OUT: Подключите к соответствующему входному
разъему для аналогового звука на усилителе, ресивере, телевизора
или стереосистеме.
5 DIGITAL AUDIO OUT - OPTICAL, COAXIAL (ЦИФРОВОЙ АУДИОВЫ-
ХОД – коаксиальному,оптическому): На эти разъемы выводится
цифровой выходной аудиосигнал. Соедините оптические или коак-
сиальные выходы цифрового сигнала с соответствующим цифровым
входом S/PDIF усилителя, ресивера, звуковой карты компьютера или
другого цифрового средства обработки сигналов.
6 Выход HDMI OUT: Воспользуйтесь кабелем HDMI (только для Евро-
пейских моделей) для соединения выхода HDMI OUT с соответствую-
щим входом HDMI совместимого оборудования, такого как телевизор
высокой четкости (HDTV), проектор или аудио/видео ресивер.
При выборе HDMI OUT в качестве выхода для аудиосигнала Dolby
TrueHD, Dolby Digital Plus и DTS-HD Master Audio поддерживаются с,
максимум, 7.1 каналами. Подключайте усилитель или ресивер со встро-
енным (Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Digital Plus,
DTS-HD Master Audio и другие применимые форматы) декодером для
воспроизведения сигналов в многоканальных аудиоформатах.
ПРЕДУПРЕЖДЕНИЕ
Перед подключением или отключением HDMI кабелей , T 557 и
источник следует выключить и выдернуть шнур питания из
розетки. В противном случае возможно повреждение всего обо-
рудования подключенного к разъемам HDMI.
ВАЖНОЕ ЗАМЕЧАНИЕ
Если Ваш оборудованный HDMI телевизор не может декодиро-
вать DTS или Dolby Digital Bitstream, выполните установку “PCM
Stereo” в меню “Audio Setup Menu” (Меню Настройки Звука). Если
ваш телевизор не может декодировать битовые потоки DTS
(или Dolby Digital), при воспроизведении возможны шумы. Боль-
шинство телевизоров не поддерживает эту возможность.
7 РАЗЪЕМ ЛОКАЛЬНОЙ СЕТИ (LAN): Используя коммерчески до-
ступный кабель LAN (категории 5/CAT5 или выше с разъемом RJ45),
соедините этот разъем LAN с соответствующим разъемом на модеме
или маршрутизаторе. Подключив T 557 к Интернету через широко-
полосное соединение, можно воспроизводить диски с функцией
BD-Live. См. также раздел “МЕНЮ НАСТРОЕК NETWORK (СЕТЬ)” в
части “ИСПОЛЬЗОВАНИЕ T 557” главы “ЭКСПЛУАТАЦИЯ”.
ПРИМЕЧАНИЯ
· NAD не несет ответственности за сбои в работе T 557 и/или
соединения с Интернетом, вызванные ошибками передачи
данных или неисправностями, связанными с Вашим широкопо-
лосным подключением к Интернету и другим подсоединенным
оборудованием. Обратитесь за помощью к своему поставщику
услуг Интернета (ISP) или в сервисную службу, обслуживающую
это оборудование.
· Информацию о правилах, стоимости, ограничениях относи-
тельно контента, ограничениях услуг, ширине полосы, ремонте
и по другим связанным с подключением к Интернету вопросам
можно получить у ISP.
· Некоторый связанный с диском материал, доступный через Ин-
тернет, может оказаться несовместимым с T 557. Обратитесь
к изготовителю диска для получения информации о доступно-
сти такого контента и совместимости.
8 ИК-вход IR IN: К этому входу подключается инфракрасный репитер
(Xantech или аналогичный) или другое устройство, обеспечивающее
дистанционное управление T 557. Большинство изделий NAD с
выходом IR OUT полностью совместимы с T 557.
ВНИМАНИЕ!
Перед выполнением любых подключений к вашему T 557 выключите его питание или выдерните шнур питания из розетки. Также рекомендуется
отключить питание или выключить из розетки шнуры питания всех компонентов, участвующих в подключении сигнала или сетевого питания.
